Product Name: | 1x48 optical switch | Interface: | RS232 |
---|---|---|---|
Port: | 1x48 | Wavelength: | 1310nm or 1550nm |
Working Mode: | LC/APC and customize | Application: | Monitoring System |
Evidenziare: | Commutatori ottici della fibra di LC UPC,commutatori ottici della multi fibra del canale,commutatore della fibra 1x48 |
Descrizione del commutatore ottico 1x48

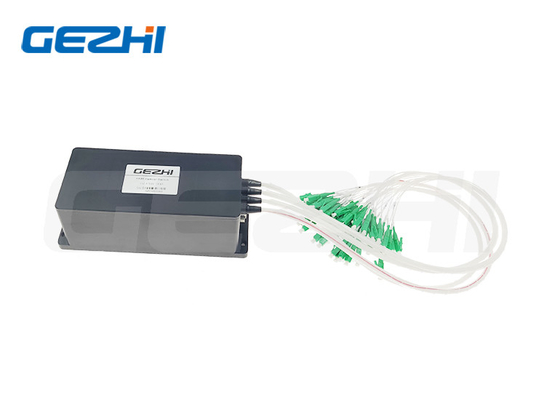

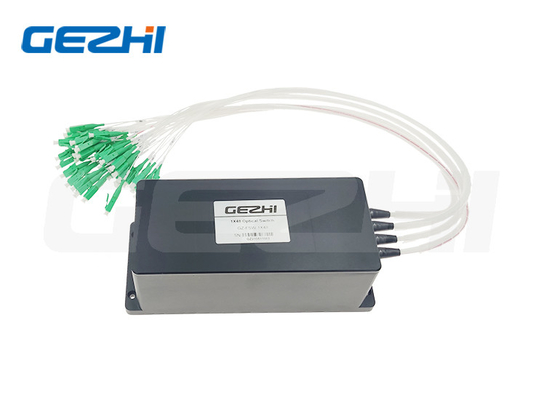

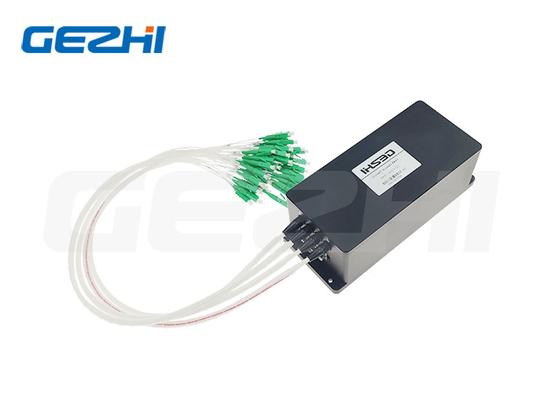

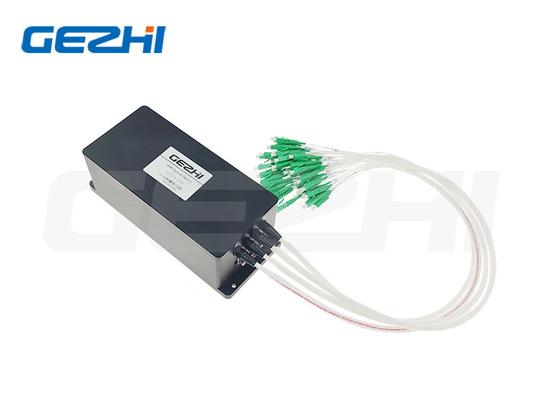

Multi connettore di LC UPC del commutatore ottico di Manica 1x48 per il monitoraggio di sistema
commutatore ottico 1x48
Il commutatore ottico di Gezhi 1×48 è un genere di componente funzionale, con l'abilità di commutazione dell'itinerario ottico. Nel sistema di trasmissione di fibra ottica, è usato per il monitoraggio multicanale della fibra, la multi selezione del rivelatore di sorgente luminosa e la protezione di fibra ottica ecc. del percorso. Inoltre, inoltre è utilizzato nel sistema di prova di fibra ottica per fibra ottica e la sua prova componente, la prova del cavo all'aperto ed il sistema di controllo ottico a punti multipli dei sensori.
Caratteristiche ed applicazioni del commutatore ottico 1x48
Caratteristiche
◆Diafonia bassa
* affidabilità con poche perdite ed alta
* interfaccia parallela (TTL)
* progettazione modularizzata
* senza a resina epossidica sul percorso ottico
Applicazioni
* OADM
* OXC
* Ring Network
* R & S in laboratorio
* monitoraggio di sistema
Commutatore ottico di specifiche 1x48
Parametri | Unità | GZ-FSW-1×48 | |||
Perdita di inserzione | dB | 1 < N=""> | 45 < N=""> | 88 < N=""> | |
Tipo: 0,8 massimo: 1,0 | Tipo: 1,2 massimo: 1,5 | Tipo: 1,5 massimo: 1,8 | |||
Lunghezza d'onda | nanometro | 850±40/1300±40 | 1260 ~ 1650 | ||
Lunghezza d'onda della prova | nanometro | 850 / 1300 | 1310 / 1550 | ||
Attenuazione di riflessione | dB | MILLIMETRO DI ≥ 50 DEL ≥ 30 MP | |||
Diafonia | dB | ≥ 55 | |||
PDL | dB | ≤ 0,05 | |||
WDL | dB | ≤ 0,25 | |||
TDL | dB | ≤ 0,25 | |||
Ripetibilità | dB | ≤ ±0.05 | |||
Durevolezza | Cicli | ≥ 10 milioni | |||
Tempo di commutazione | spettrografia di massa | ≤ 10 (tempo del commutatore di sequenza di a canale adiacente) | |||
Potere ottico | Mw | ≤500 | |||
Temperatura di funzionamento | ℃ | -20 ~ +70 | |||
Temperatura di stoccaggio | ℃ | -40 ~ +85 | |||
Umidità relativa | % | 5 ~ 95 | |||
Dimensione | millimetro | 135×40×32 (N≤4) | 135×64×32 (N≤12) | 184×78×36 (N≤16) | |
184×78×66 (N≤45) | 184×156×66 (N≤88) | 184×220×66 (N≤128) | |||
140×77.5×32 (N≤16) | 140×77.5×64 (N≤32) |
Informazioni di Odering del commutatore ottico 1x48
Manica | Tipo della fibra | Lunghezza d'onda della prova | Tipo della metropolitana | Lunghezza della fibra | Connettore |
1 ~ 128 | MP: MP, 9/125 M5: Millimetro, 50/125 M6: Millimetro, 62.5/125 X: Altri |
850: 850nm 1310: 1310nm 1550: 1550nm 13/15:1310/1550nm X: Altri |
90: 900um 20: 2.0mm 30: 3.0mm X: Altri |
05: 0.5m 10: 1.0m 15: 1.5m X: Altri |
OO: Nessuno FP: FC/PC FA: FC/APC PS: SC/PC SA: SC/APC STP: ST/PC STA: ST/APC LP: LC/PC LA: LC/APC X: Altri |
FAQ
Q1: Posso avere un ordine del campione? Che cosa è il vostro MOQ del commutatore ottico 1x48?
