Dettagli:
Termini di pagamento e spedizione:
|
| Type: | AAWG Module | Use: | FTTX, FTTX |
|---|---|---|---|
| Product Name: | Athermal AWG Module | Channel Spacing: | 100Ghz |
| Number Of Channels: | 40 CH | Filter Shape: | Flat Top/Gaussian |
| Operating Temperature: | -5~75 | Input/Output Connector: | FC, SC, LC Optional |
| FC, SC, LC Optional Input/Output Length: | 0.5m, 1m Or Customized | Pigtail Diameter: | 0.9mm |
| Fiber Type: | 900um Loose Tube | ||
| Evidenziare: | AAWG atermico DWDM,modulo dell'AWG 100GHz,Modulo atermico di AAWG |
||

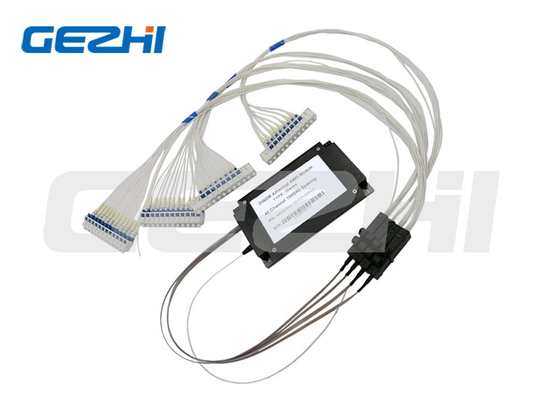

Piano completi/modulo atermico gaussiano dell'AWG di CH 100GHz del modulo 40 di Manica AAWG del filtro 40
Descrizione di prodotto
Il multiplexor montato a pannelli del canale DWDM di fotonica di Gezhi 40 (Mux) ed i telai del demoltiplicatore (DeMux) forniscono la soluzione eccellente per il risparmio dell'infrastruttura aggregando 40 lunghezze d'onda differenti su una singola fibra. Questi prodotti 1U sono protocollo trasparente. Tutti e 40 i canali sono nella C-banda con un gioco di 100 gigahertz fra i canali facendo uso della tecnologia gaussiana dell'AWG di alta qualità.
Applicazioni
Reti della metropolitana
Centro dati
Rete di Access
Applicazioni di CATV
Rete di WDM
Telecomunicazione
Caratteristiche
L'alimentazione elettrica doppia bassa di perdita di inserzione di alto isolamento può essere gestione dalla stabilità eccellente integrata totale bassa di diafonia del percorso ottico senza Expoxy di nanometri e della console & dall'accuratezza eccellente di lunghezza d'onda dell'affidabilità & dalla progettazione atermica della stabilità
Specifiche
|
Parametro
|
Valore
|
|
Numero dei canali
|
40
|
|
Gioco di Manica
|
100Ghz
|
|
Lunghezza d'onda di funzionamento
|
C-banda
|
|
Frequenza del Passband
|
±0.1nm
|
|
Accuratezza di lunghezza d'onda
|
±50pm
|
|
Perdita di inserzione
|
<6>
|
|
Consistenza di perdita di inserzione
|
<1>
|
|
Planarità di perdita di inserzione
|
<0>
|
|
Passband 0.5dB
|
>0.2nm
|
|
Passband 1dB
|
>0.4nm
|
|
Passband 3dB
|
>0.6nm
|
|
Passband 20dB
|
<1>
|
|
Isolamento a canale adiacente
|
≥25dB
|
|
Isolamento Non adiacente di Manica
|
≥30dB
|
|
Diafonia totale
|
dB 22
|
|
Attenuazione di riflessione
|
≥40dB
|
|
Perdita dipendente di polarizzazione
|
<0>
|
|
Dispersione di modo di polarizzazione
|
<0>
|
|
Potere ottico del carico massimo
|
24dBm
|
|
Gamma del monitoraggio di potere ottico
|
-35dBm ~ +23dBm
|
|
Forma del connettore
|
LC/UPC
|
|
Temperatura di funzionamento
|
-10~+65℃
|
|
Umidità relativa
|
95%
|
|
Dimensioni
|
1U scaffale a 19 pollici (440 x 220 x 44mm)
|
