| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-MxN-MOS200x |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |
Panoramica del prodotto Matrix Optical Switch Rackmount
Switch ottico con montaggio su rack a matrice MxN ad alta stabilità per rete ottica
Interruttore ottico a matrice per montaggio su rack
Gli switch a matrice ottica sono switch a matrice completamente ottici ad alte prestazioni, completamente non bloccanti, disponibili con numero di porte da 4x4 fino a 128x128.È stato testato nelle applicazioni di difesa più impegnative e testato sul campo in un'ampia gamma di applicazioni commerciali dai principali produttori di apparecchiature di rete, sono progettati per soddisfare le massime esigenze di prestazioni, sicurezza e affidabilità delle applicazioni mission-critical con bassa perdita ottica, basso requisiti di alimentazione e velocità di commutazione elevate.
La lunghezza d'onda personalizzata, il tipo di fibra, l'ingresso e il canale di uscita possono essere disponibili.
GEZHI Photonics produce una gamma completa di interruttori ottici a matrice come 2x8, 2x16, 2x64, 4x4, 4x16, 4x32, 8x8, 8x16, 16x16, 20x20 ...... 128x128 interruttore ottico a matrice ecc.
Caratteristiche e applicazioni dell'interruttore ottico a matriceMontaggio su rack
Caratteristiche
*SerialNet, alta affidabilità, alta stabilità
* Pannello di visualizzazione a LED.Display visivo, funzionamento conveniente
*Segnale di trasmissione trasparente.Elevata stabilità e affidabilità
*È possibile impostare il canale e l'intervallo di tempo della scansione automatica
*Controllo RS232 e gestione remota Ethernet RJ45
Applicazioni
*FITL
*Misurazione automatica
* Sistema di monitoraggio e manutenzione del cavo di monitoraggio remoto della rete ottica
Specifiche dell'interruttore ottico a matriceMontaggio su rack
| Parametro | Unità | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| Gamma di lunghezze d'onda | nm | 1260~1650 | |||||||||
| Lunghezza d'onda di prova | nm | 1310/1550 | |||||||||
| Perdita di inserzione | dB | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2,5 |
| Perdita di ritorno | dB | SM ≥ 50 | |||||||||
| Dialogo incrociato | dB | ≤-55 | |||||||||
| PDL | dB | ≤0,05 | |||||||||
| WDL | dB | ≤0,25 | |||||||||
| TDL | dB | ≤0,25 | |||||||||
| Ripetibilità | dB | ≤0,02 | |||||||||
| Tutta la vita | volte | >107 | |||||||||
| Tempo di commutazione | SM | ≤8 (canale adiacente) | |||||||||
| Potenza ottica | mW | ≤500 | |||||||||
| Connettore | / | FC, SC, LC, ST, SMA o personalizzati | |||||||||
| Monitorare la porta | / | RJ45, RS232 | |||||||||
| Alimentazione funzionante (tipo di spina) | v | CA:220V (50/60Hz) o CC:36V~72V | |||||||||
| temperatura di esercizio | ℃ | -10~+60 | |||||||||
| Temperatura di conservazione | ℃ | -40~+85 | |||||||||
| Montaggio su rack | mm | Montaggio su rack 19” 1U, 2U, 3U o 4U | |||||||||

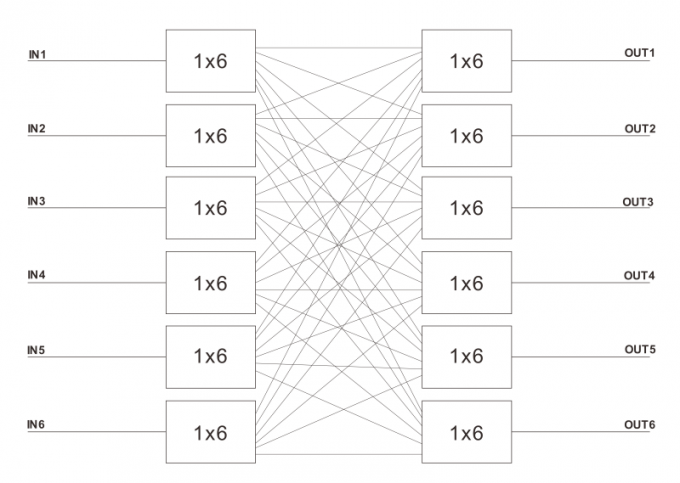

Mappa schematica del montaggio su rack dell'interruttore ottico a matrice
| OSW | Modalità | Lunghezza d'onda | Pacchetto | Tipo di fibra | Diametro fibra | Connettore |
|
2x4 2x8 2x64 4x16 16x16 20x20 S=Specificità |
S=SM M=MM |
85=850nm 13=1310 nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460 nm 780 nm 980 nm S=Specifica |
Montaggio su rack 1U=1U Montaggio su rack 2U=2U Montaggio su rack 3U=3U Montaggio su rack 4U=4U S=Specifica |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Specifica |
CA=Singolo 85~265V CC=Singolo 36~72V AA=Doppio 85~265V DD=Doppio 36~72V AD=AC85~265V+DC36~75V |
00=Nessuno FP=FC/UPC FA=FC/APC PS=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Specifica |
