| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-MxN-MOS100x |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

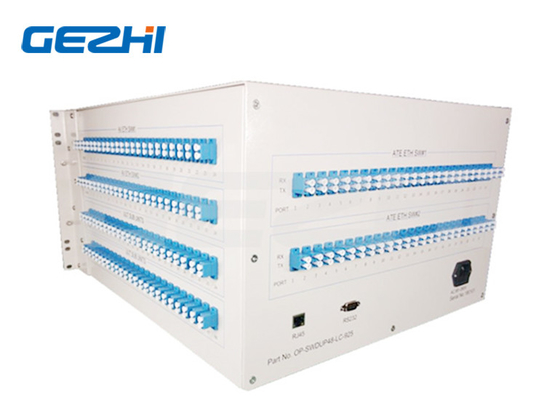

Panoramica del prodotto di48*Interruttore ottico a matrice per montaggio su rack
48 * 2x4 Matrix Optical Switch Rackmount per il mantenimento del sistema
48pcs 2x4 (D1x2) Interruttore ottico Montaggio su rack
Questo interruttore ottico è una sorta di dispositivo di controllo del percorso della luce.riproduce un percorso luminoso di controllo e converte il percorso luminoso.48-D1X2-U è composto da 48 pezzi di combinazioni di percorso ottico dell'interruttore sincrono 2x4 di interruttore ottico meccanico, l'interruttore di controllo del percorso ottico dell'interruttore ottico può essere 48 pulsanti sul controllo del pannello, anche tramite la modalità di comunicazione della porta seriale RS - 232 a corto raggio o la comunicazione Ethernet RJ45 remota inviando un percorso della luce dell'interruttore di controllo del comando controllato dal programma, lo stato dell'apparecchiatura del percorso della luce dalla luce verde e la luce rossa mostra il percorso della luce.
Possiamo produrre lunghezza d'onda personalizzata, canale di configurazione, tipo di fibra, tipo di connettore ecc.
Caratteristiche e applicazioni di48*Interruttore ottico a matrice 2x4Montaggio su rack
Caratteristiche
SerialNet, alta affidabilità, alta stabilità

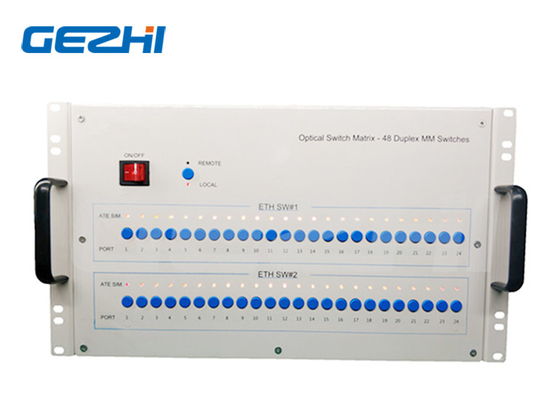

Pannello di visualizzazione a LED.Display visivo, funzionamento conveniente
Segnale di trasmissione trasparente.Elevata stabilità e affidabilità
È possibile impostare il canale e l'intervallo di tempo della scansione automatica

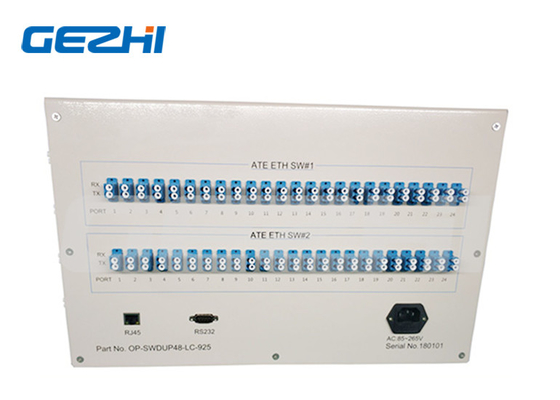

Controllo RS232 e gestione remota Ethernet RJ45
Applicazioni
FITL
Misurazione automatica
Monitoraggio remoto della rete ottica
Sistema di monitoraggio e manutenzione dei cavi
Specifiche di48*Interruttore ottico a matrice 2x4Montaggio su rack
| Parametro | Unità | 48*2x4 |
| Gamma di lunghezze d'onda | nm | 1260~1650 o personalizzato |
| Lunghezza d'onda di prova | nm | 1310/1550 o personalizzate |
| Perdita di inserzione (massima) | dB | ≤1,5 |
| Perdita di ritorno | dB | SM ≥ 50 |
| Dialogo incrociato | dB | ≤-55 |
| PDL | dB | ≤0,05 |
| WDL | dB | ≤0,25 |
| TDL | dB | ≤0,20 |
| Ripetibilità | dB | ≤0,02 |
| Tempo di commutazione | SM | ≤10 (canale adiacente) |
| Potenza ottica | mW | ≤500 |
| Tipo di fibra | ehm | 9/125 |
| Connettore | / | FC, SC, LC, ST, SMA o personalizzati |
| Monitorare la porta | / | RJ45 e RS232 o personalizzati |
| Alimentazione funzionante (tipo di spina) | v | CA:220V (50/60Hz) o CC:36V~72V |
| temperatura di esercizio | ℃ | -10~+60 |
| Temperatura di conservazione | ℃ | -40~+85 |
| Dimensioni per montaggio su rack | mm | 6U: 483x500x267mm |
Set di istruzioni diInterruttore ottico a matrice per montaggio su rack
| Nome | Istruzioni | Descrivere |
| Impostare il canale dell'interruttore ottico |
Inviare: |
Impostare il canale dell'interruttore ottico 01 su ON , restituito con successo. |
| Ritorno1: |
||
| Inviare: |
Impostare il canale dell'interruttore ottico 01 su OFF , restituito con successo. |
|
| Ritorno1: |
||
| Inviare: |
Impostare il canale dell'interruttore ottico 48 su ON , restituito con successo. |
|
| Ritorno1: |
||
| Inviare: |
Impostare il canale dell'interruttore ottico 48 su OFF, restituito con successo. |
|
| Ritorno1: |
||
| Inviare: |
Imposta tutti i canali degli interruttori ottici su ON, restituiti con successo. | |
| Ritorno1: |
||
| Inviare: |
Imposta tutti i canali degli interruttori ottici su OFF, restituiti con successo. | |
| Ritorno1: |
||
| Interroga il canale dell'interruttore ottico | Inviare: |
Interrogare il canale dello switch ottico, restituito con successo; 1111111111111111: è lo stato di tutti gli interruttori ottici (0: ON, 1: OFF). |
| Ritorno: |
||
|
Imposta l'IP Indirizzo |
Inviare: | Imposta l'indirizzo IP su 192.168.1.100, restituito con successo. |
| Ritorno: |
||
| Interroga indirizzo IP | Inviare: |
Interroga l'indirizzo IP, restituito con successo 192.168.1.100: indirizzo IP a 192.168.1.100 |
| Ritorno: | ||
| Impostare il numero di porta | Inviare: |
Imposta il numero di porta su 5000, ha restituito successo |
| Ritorno: |
||
| Richiedere il numero di porta | Inviare: |
Interroga il numero di porta, restituito con successo 5000: numero di porta fino a 5000 |
| Ritorno: |
||
| Imposta la maschera di sottorete | Inviare: |
Imposta la subnet mask su 255.255.255.0, restituita con successo |
| Ritorno: |
||
| Interroga maschera di sottorete | Inviare: | Interroga la subnet mask, restituita correttamente 255. 255. 255.0:subnet mask to 255. 255.255.0 |
| Ritorno: | ||
| Imposta il gateway predefinito | Inviare: |
Imposta il gateway predefinito su 192.168.1.1, restituito con successo |
| Ritorno: |
||
|
Interroga il gateway predefinito |
Inviare: |
Interrogare il gateway predefinito, restituito correttamente 192.168.1.1: gateway predefinito per 192.168.1.1
|
| Ritorno: | ||
| Impostare la velocità in baud | Inviare: |
Imposta il baud rate su 9600, restituito con successo |
| Ritorno: |
||
| Interroga velocità di trasmissione | Inviare: |
Interroga il baud rate, restituito correttamente 9600: baud rate a 9600
|
|
Ritorno:
|
||
| Il dispositivo si riavvia | Inviare: |
Configurare il dispositivo si riavvia, restituito con successo |
| Ritorno: |
||
| Richiede informazioni sul dispositivo | Inviare: |
Richiedere le informazioni sul dispositivo ,restituito con successo; Modello: 48-2X4-U Gamma di lunghezze d'onda: 1260~1650 nm Tipo di fibra:SM,9/125um Connettore:LC/UPC Alimentatore funzionante :CA:85~265V |
| Ritorno: | ||
| Versione interrogazione | Inviare: |
Richiedi la versione, restituito con successo Versione hardware: V1.0.1 SOFTWARE: V1.0.1 |
| Ritorno: |
| OSW | Modalità | Lunghezza d'onda | Pacchetto | Tipo di fibra | Diametro fibra | Connettore |
|
48*2x4 S=Specificità |
S=SM M=MM |
85=850nm 13=1310 nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Specifica |
Montaggio su rack 1U=1U Montaggio su rack 2U=2U Montaggio su rack 3U=3U Montaggio su rack 4U=4U S=Specifica |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Specifica |
CA=Singolo 85~265V CC=Singolo 36~72V AA=Doppio 85~265V DD=Doppio 36~72V AD=AC85~265V+DC36~75V |
00=Nessuno FP=FC/UPC FA=FC/APC PS=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Specifica |
Video
|
|
