| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-1x1-MOS100x |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

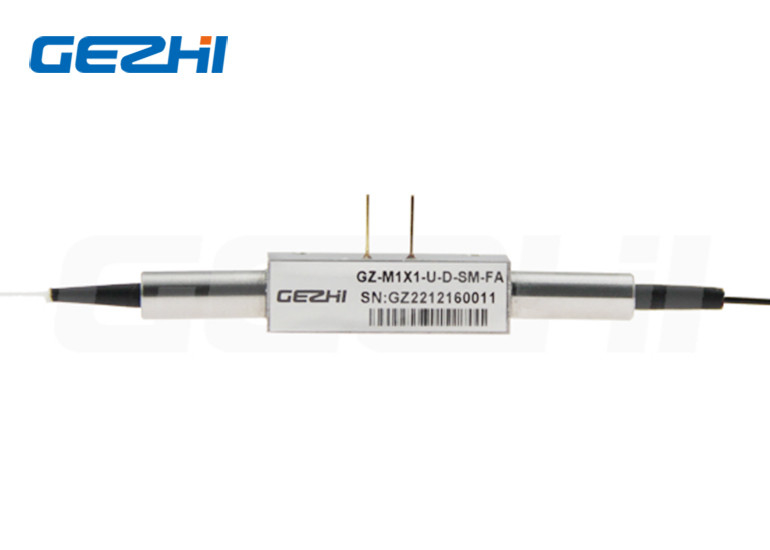

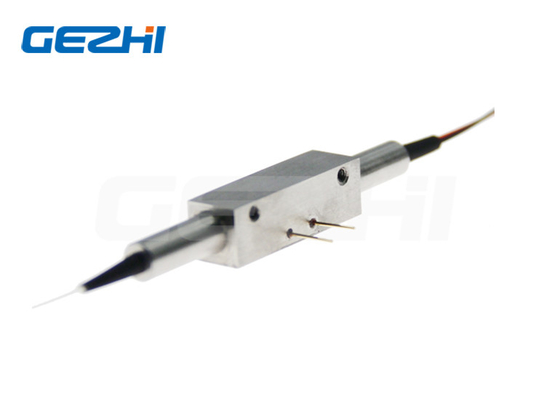

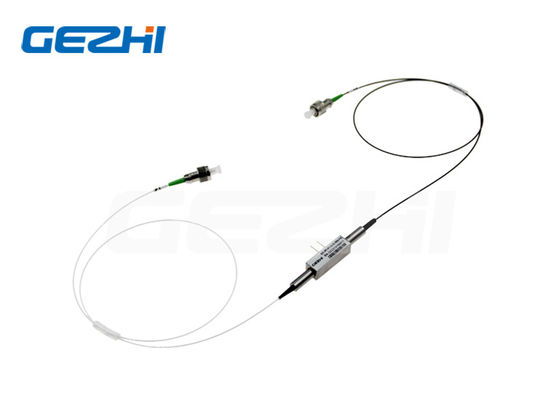

Panoramica del prodotto dell'interruttore magneto-ottico 1x1
Interruttore magneto-ottico 1X1 per il monitoraggio del sistema
Un interruttore magneto-ottico, comprendente: una pluralità di componenti ottici posizionati in ordine lungo un percorso ottico comprendente: un collimatore ottico a fibra singola, un primo cristallo ottico birifrangente, un primo gruppo di piastre a semionda, un gruppo di rotazione di polarizzazione, un secondo gruppo di piastre a semionda assemblaggio, un secondo cristallo ottico birifrangente e un collimatore a doppia fibra ottica.
Caratteristiche e applicazioni diInterruttore magneto-ottico 1x1
|
Caratteristiche * Elevata velocità di commutazione * Migliore durata * Alta affidabilità * Azionamento a bassa tensione * Chiusura a prova di guasto |
Applicazioni *Blocco del canale ottico *Aggiungi/Rilascia configurabile * Monitoraggio del sistema, test e misurazione * Sistema di rilevamento a fibre ottiche |
Specifiche diInterruttore magneto-ottico 1x1
| Parametri | Unità | 1×1 |
| Gamma di lunghezze d'onda | nm | 1520~1580 |
| Testare la lunghezza d'onda | nm | 1550 |
| Perdita di inserzione1,2 | dB | 0.8 |
| Perdita di ritorno | dB | ≥50 |
| Dialogo incrociato | dB | ≥20 |
| PDL | dB | ≤0.2 |
| Ripetibilità | dB | ≤±0,01 |
| Tensione di funzionamento | v | 2.5 |
| Durata | Cicli | ≥ 30 miliardi |
| Tempo di commutazione | μs | ≤100 |
| Tipo di commutazione | n / a | A scatto |
| Potenza ottica | mW | ≤500 |
| temperatura di esercizio | ℃ | –5~ +70 |
| Temperatura di conservazione | ℃ | -40 ~ +85 |
| Umidità relativa | % | 5 ~ 95 |
| Tipo di fibra | G657A1 | |
| Dimensione | mm | (L )18x(L)7.3x(H)6 |
Percorso ottico ed elettrico diInterruttore magneto-ottico 1x1
Bidirezionale
Unidirezionale
Elettrico
| Parametro | Unità | |
| Tensione di guida | v | 2,5±10% |
| Corrente di guida | mA | 160±30% |
| Durata dell'impulso | μs | 200~400 |
| ClUNioMFrequenza | Hz | <800 |
| Tipo | Tipo di fibra | Tensione di funzionamento | Testare la lunghezza d'onda | Tipo di tubo | Lunghezza della fibra | Connettore |
|
1X1B: Bidirezionale 1X1U: Unidirezionale |
SM: SM, 9/125 X: Altri
|
2.5: 2.5v
|
1550: 1550nm X: Altri |
25: 250um 90: 900um X: Altri
|
05: 0,5 m±5 cm 10: 1,0 m±5 cm 15: 1,5 m±5 cm X: Altri |
OO:Nessuno FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC PST:ST/PC LP:LC/PC LA:LC/APC X:Altri |
Video
|
|
