Matrice di commutazione ottica ad alta efficienza 48*2x4 con SerialNet e gamma di lunghezza d'onda da 1260 a 1650 nm per misurazione automatica

Name: Matrice di commutazione ottica ad alta efficienza 48*2x4 con SerialNet e gamma di lunghezza d'onda da 1260 a 1650 nm per misurazione automatica
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Matrice di interruttori ottici
Price: 4,388.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	Matrice di interruttori ottici
Moq:	1pc
prezzo:	US$2888-US$5888
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE RoHS,ISO9001

Gamma di lunghezze d'onda:

1260~1650 nm o personalizzato

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000pcs al mese

Evidenziare:

48 Matrice di interruttori ottici 2x4

Matrice di interruttori ottici di misurazione automatica

Descrizione del prodotto

Matrice di commutazione ottica ad alta efficienza 48×2×4 per misurazione automatica

Visualizzazione del prodotto

Il 48×2×4 Optical Switch Matrix è un dispositivo di controllo del percorso luminoso ad alte prestazioni progettato per applicazioni di misurazione automatica.Questo sistema rackmount dispone di 48 pezzi di combinazioni di percorso di luce di interruttore sincrono 2 × 4, che fornisce capacità di conversione e di controllo di percorsi ottici affidabili.

L'interruttore ottico può essere controllato attraverso più metodi: tramite 48 pulsanti sul pannello frontale, comunicazione seriale RS-232 a corto raggio o comunicazione Ethernet RJ45 remota.Lo stato dell'apparecchiatura e le configurazioni della traiettoria luminosa sono visualizzati chiaramente mediante indicatori LED verdi e rossi.

Caratteristiche chiave

Connettività SerialNet per opzioni di controllo flessibili
Alta affidabilità e stabilità per il funzionamento continuo
Pannello di visualizzazione a LED per il monitoraggio dello stato visivo
Funzionamento comodo con interfacce di controllo multiple
Trasmissione del segnale trasparente
Scansione automatica del canale e dell'intervallo di tempo configurabile
Controllo RS232 e gestione remota Ethernet RJ45

Applicazioni

FITL (Fibra nel circuito)

Sistemi di misurazione automatici

Monitoraggio remoto della rete ottica

Sistemi di monitoraggio e manutenzione dei cavi

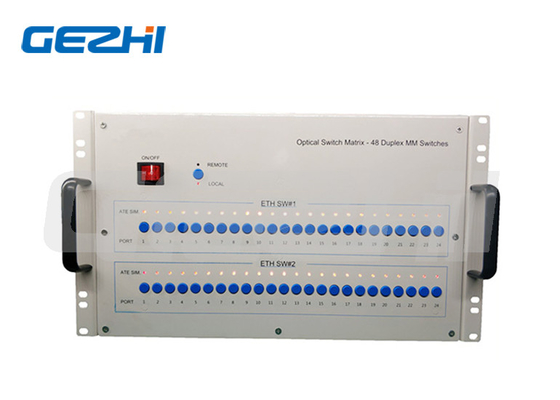

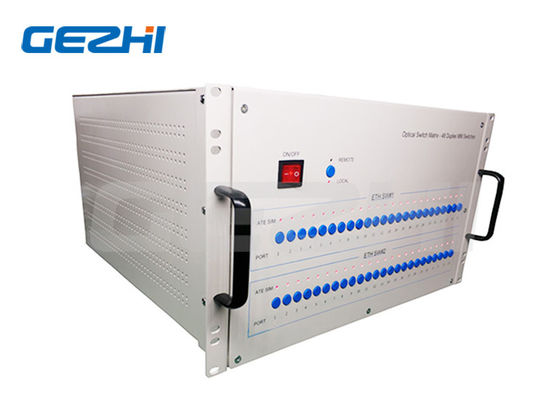

48×2×4 Optical Switch Matrix rackmount unit front panel view

Specifiche tecniche

Parametro	Unità	48 × 2 × 4
Intervallo di lunghezza d'onda	nm	1260~1650 o su misura
Provare la lunghezza d'onda	nm	1310/1550 o su misura
Perdita di inserimento (massimo)	dB	≤ 1.5
Risultato di perdita	dB	SM ≥ 50
Intercettazione	dB	≤ 55
PDL	dB	≤ 0.05
WDL	dB	≤ 0.25
TDL	dB	≤ 0.20
Ripetibilità	dB	≤ 0.02
Orario di cambio	ms	≤ 10 (canale adiacente)
Potenza ottica	mW	≤ 500
Tipo di fibra	- Sì.	9/125
Collegamento	/	FC, SC, LC, ST, SMA o su misura
Porta monitor	/	RJ45 e RS232 o personalizzato
Fornitore di alimentazione di lavoro (tipo di spina)	V.	AC:220V (50/60Hz) o DC:36V~72V
Temperatura di funzionamento	°C	-10 ~ +60
Temperatura di conservazione	°C	-40~+85
Dimensioni del supporto	mm	6U: 483 × 500 × 267 mm

Informazioni sull'ordine

OSW-X×X-X-XX-X-XX-XX-XX-XX-XX

Componente	Opzioni
OSW	48×2×4 S=Specificare
Modalità	S=SM M=MM
Lunghezza d'onda	85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Specificare
Pacco	1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S=Specificare
Tipo di fibra	M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Specificare
Diametro della fibra	AC=Single 85~265V DC=Single 36~72V AA=Dual 85~265V DD=Dual 36~72V AD=AC85~265V+DC36~75V
Collegamento	00=Nessun FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Specificare

Nota: S=Specify indica le specifiche personalizzate disponibili su richiesta
