| Brand Name: | GEZHI or OEM |
| Numero di modello: | 1×N (N≤8) commutatore ottico |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |
Switch ottico 1×N(N≤8) montato su rack per interfaccia RS232 ed Ethernet
Descrizione del prodotto
Gli switch ottici 1X8 montati su rack consentono la connessione automatizzata e ripetibile di una fibra comune a 8 fibre di uscita o di ingresso.Questi interruttori completamente ottici sono bidirezionali e possono essere utilizzati nella direzione 1x8 o 8x1.Gli switch ottici montati su rack possono essere selezionati manualmente dal pannello frontale o controllati tramite porta RS232, porta Ethernet.Questo switch in fibra ottica è disponibile in qualsiasi dimensione 1xN fino a 1x128.
Ad eccezione della modalità singola 1260 ~ 1650 nm (1310/1550), GEZHI Photonics produce anche 460 nm, 630 nm, 780 nm, 850 nm, 980 nm, 1064 nm o interruttori ottici personalizzati.Sono disponibili anche switch in fibra ottica di grande diametro come 105/125um, 400um ecc.
|
Applicazioni FITL Misurazione automatica Monitoraggio remoto della rete ottica Sistema di monitoraggio e manutenzione dei cavi |
Caratteristiche Bassa perdita di inserzione e commutazione rapida SerialNet, alta affidabilità, alta stabilità Display LCD Controllo RS232 e gestione remota Ethernet |
Informazioni per l'ordine OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Modalità | Lunghezza d'onda | Pacchetto | Tipo di fibra | Diametro fibra | Connettore |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Specificità |
S=SM M=MM |
85=850nm 13=1310 nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460 nm 780 nm 980 nm S=Specifica |
Montaggio su rack 1U=1U Montaggio su rack 2U=2U Montaggio su rack 3U=3U Montaggio su rack 4U=4U S=Specifica |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Specifica |
CA=Singolo 85~265V CC=Singolo 36~72V AA=Doppio 85~265V DD=Doppio 36~72V AD=AC85~265V+DC36~75V |
00=Nessuno FP=FC/UPC FA=FC/APC PS=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Specifica |
Indice tecnico
| Parametro | Unità | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Gamma di lunghezze d'onda | nm | 1260~1650 o personalizzato | |||||||
| Lunghezza d'onda di prova | nm | 1310/1550 o personalizzate | |||||||
| Perdita di inserzione (massima) | dB | ≤1.0 | ≤1.0 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤2.0 |
| Perdita di ritorno | dB | SM ≥ 50 | |||||||
| Dialogo incrociato | dB | ≤-70 | |||||||
| PDL | dB | ≤0,05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| TDL | dB | ≤0,20 | |||||||
| Ripetibilità | dB | ≤0,02 | |||||||
| Tempo di commutazione | SM | ≤10 (canale adiacente) | |||||||
| Potenza ottica | mW | ≤500 | |||||||
| Tipo di fibra | ehm | 9/125 | |||||||
| Connettore | / | FC, SC, LC, ST, SMA o personalizzati | |||||||
| Monitorare la porta | / | RJ45 e RS232 o personalizzati | |||||||
| Alimentazione funzionante (tipo di spina) | v | CA:220V (50/60Hz) o CC:36V~72V | |||||||
| temperatura di esercizio | ℃ | -10~+60 | |||||||
| Temperatura di conservazione | ℃ | -40~+85 | |||||||
| Dimensioni per montaggio su rack | mm | È disponibile la personalizzazione 1U L483XW230XH44.5 (fino a 16 canali). | |||||||
|
È disponibile la personalizzazione 2U L483XW230XH89 (fino a 36 canali). È disponibile la personalizzazione 2U L483XW350XH89 (fino a 64 canali). |
|||||||||
| È disponibile la personalizzazione 3U L483XW350XH133.5 (fino a 128 canali). | |||||||||
| È disponibile la personalizzazione 4U L483XW350XH178 (fino a 256 canali). | |||||||||

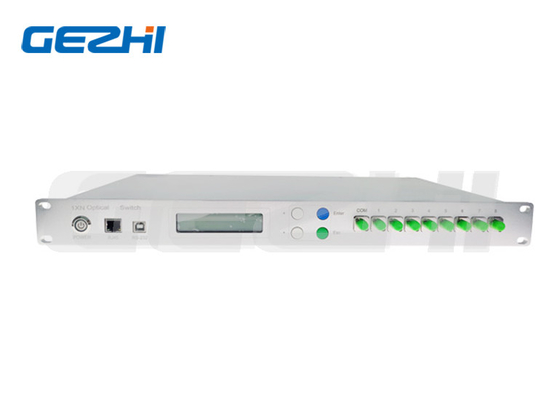

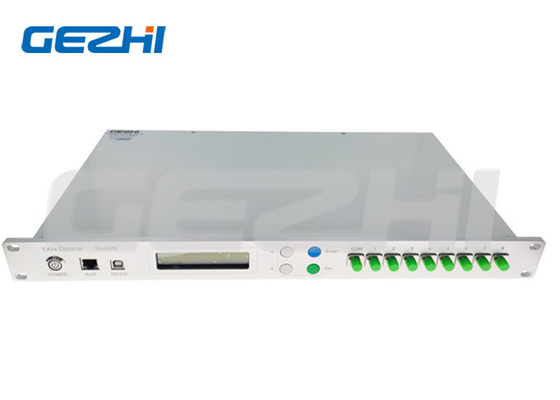

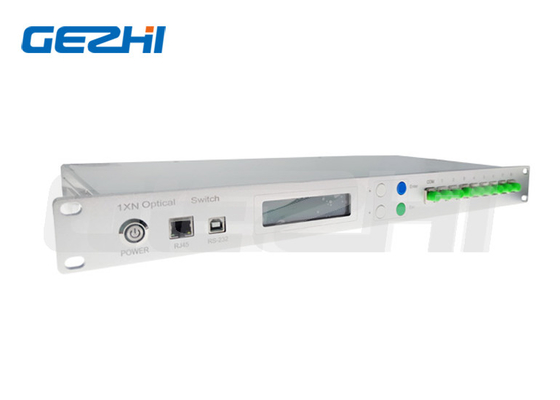

Pannello frontale

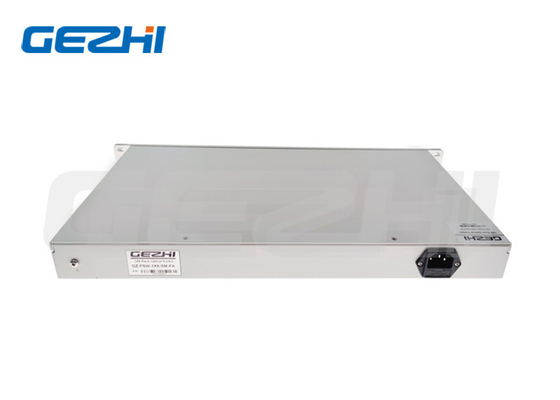

IndietroPannello
|
|
