| Brand Name: | Gezhi or OEM |
| Numero di modello: | 2x4-TTL |
| Moq: | 1 pezzo |
| prezzo: | USD >= 1 pieces $400 |
| Delivery Time: | 7 giorni |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Descrizione del prodotto

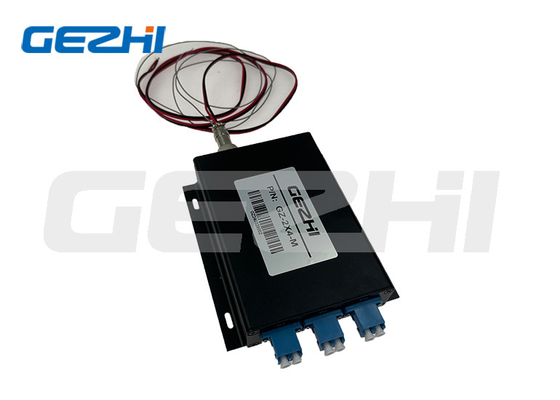

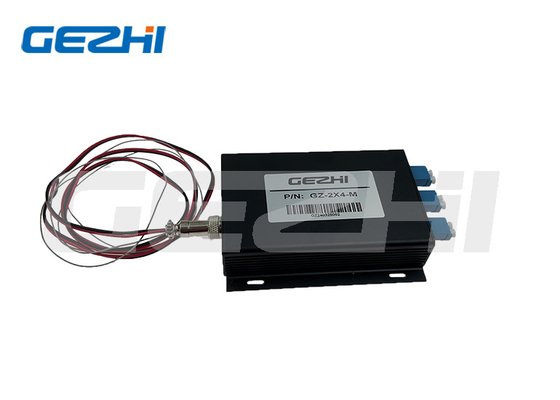

2x4 Switch ottico a fibra 1260~1650nm Controllo TTL Switch ottico
L'interruttore ottico 2x4 è una sorta di dispositivo di controllo del percorso della luce, un percorso di controllo della luce e la conversione del percorso della luce.L'interruttore ottico è utilizzato principalmente nel monitoraggio multiplex del sistema di trasmissione ottica, LAN come il sistema di scambio automatico di luce / rilevatore di luce e di monitoraggio dinamico multi-punto nel sensore ottico sistema di prova ottica per fibra ottica, dispositivi ottici,prova di cavi di ingegneria di rete e di campo■ Dispositivo ottico regolabile.Con modulo di controllo di interfaccia RS-232 con pulsanti, può attraverso il software PC per la scelta del percorso ottico del modulo.
Ferrate
1.Costo basso senza pari
2. Basse distorsioni ottiche
3.Alto isolamento
4.Alta affidabilità
5.Passe ottica senza epossidi
6. Il comando del pulsante di commutazione del percorso luminoso
Applicazioni
1. Rete dell' Anello
2.Monitoraggio remoto in rete ottica
3- Prova del componente in fibra ottica
Specificità
| Parametro | Valori dei parametri |
|
Modello
|
GZ-FSW-2X4 |
| Perdita di inserimento | Tipo:0.5 dB Max.:10,0 dB |
| Intervallo di lunghezza d'onda | 1260~1650 nm |
| Lunghezza d'onda di prova | 1310/1550 nm |
| Tipo di fibra | SM, 9/125um ((SMF-28) |
| Risultato di perdita | ≥ 50 dB |
| Intercettazione | ≥ 70 dB |
| PDL | ≤ 0,05 dB |
| WDL | ≤ 0,25 dB |
| TDL | ≤ 0,25 dB |
| Ripetibilità | ≤ 0,02 dB |
| Durata di vita | ≥ 10 |
| Orario di cambio | 8 ms (canale adiacente) |
| Potenza ottica | ≤ 500 mW |
| Collegamento | LC/PC |
| Modalità di controllo | TTL |
| Fornitura di energia di lavoro | 5V/100 mA |
| Temperatura di funzionamento | -40 °C a +85 °C |
| Dimensione | (L) 104,0×(W) 120×(H) 28±0,2 mm |
Dimensione
Collegamento P1: canale di commutazione ottica comune
connettore P2: canale di interruttore ottico 1
Collegamento P3: canale di commutazione ottica 2"
Luce di indicazione 1: luce di potenza
Luce di indicazione 2: luce di indicazione del canale 1, la luce è accesa per indicare che P1 passa P2
Luce indicante 3: luce indicante canale 2, la luce è accesa per indicare che P1 passa P3
GX12-3:1 è +5V, 2 è GND, 3 è il pin di controllo (alto: P1-P2, basso: P1-P3)
Strada ottica
Disegno
Q1:Posso avere un ordine di campione? Qual è il vostro MOQ?
Video
|
|
