Un buon prezzo. in linea

products details

Created with Pixso. Casa. Created with Pixso. prodotti Created with Pixso.
Commutatori ottici della fibra
Created with Pixso. Basse perdite di inserimento 1x4 Tipo T Scambio ottico meccanico Scambio ottico a fibra 1550nm Single-mode Non-latching LC/UPC

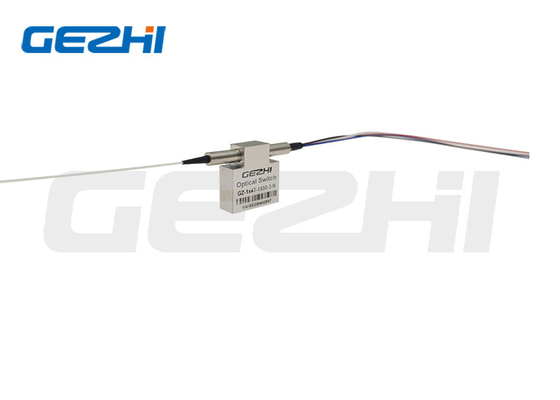

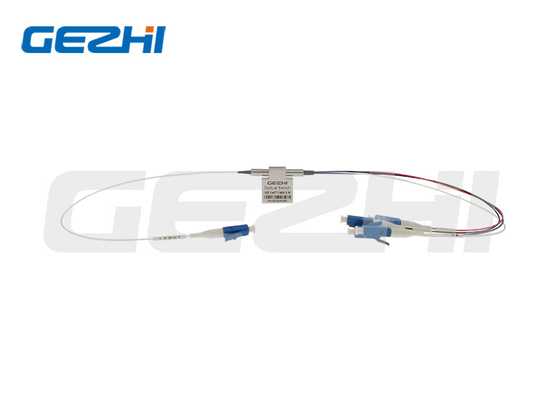

Basse perdite di inserimento 1x4 Tipo T Scambio ottico meccanico Scambio ottico a fibra 1550nm Single-mode Non-latching LC/UPC
  • name
  • name
  • name
  • name

Basse perdite di inserimento 1x4 Tipo T Scambio ottico meccanico Scambio ottico a fibra 1550nm Single-mode Non-latching LC/UPC

Brand Name: Gezhi or OEM
Numero di modello: 1x4T-SM-13/15-5AA
Moq: 1 pezzo
prezzo: USD >= 1 pieces $89
Delivery Time: 7 giorni
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Informazioni dettagliate
Product Description
Informazioni dettagliate
Luogo di origine:
CINESE
Certificazione:
CE RoHS,ISO9001
Applicazione:
OADM configurabile
Collegamento a fibra:
LC/UPC, LC/APC, SC/UPC ecc.
Tipo di controllo:
Blocco o non blocco
Voltaggio:
3V o 5V
Porto:
1x4T
Lunghezza d'onda:
1260-1650nm
Imballaggi particolari:
scatola interna, cartone
Capacità di alimentazione:
1000 pezzo/pezzi al giorno
Evidenziare:

Interruttore ottico meccanico da 1550 nm

,

Interruttore ottico meccanico a bassa perdita di inserimento

,

Interruttore in fibra ottica LC/UPC

Product Description

Descrizione del prodotto

Loss di inserimento basso 1x4 T-Type Mechanical Optical Switch Switch Fibra ottica

Questo interruttore ottico meccanico 1x4 ha un sensore di posizione elettrico integrato.Affidabilità e bassa perdita di inserimento.

Basse perdite di inserimento 1x4 Tipo T Scambio ottico meccanico Scambio ottico a fibra 1550nm Single-mode Non-latching LC/UPC 0Basse perdite di inserimento 1x4 Tipo T Scambio ottico meccanico Scambio ottico a fibra 1550nm Single-mode Non-latching LC/UPC 1Basse perdite di inserimento 1x4 Tipo T Scambio ottico meccanico Scambio ottico a fibra 1550nm Single-mode Non-latching LC/UPC 2Basse perdite di inserimento 1x4 Tipo T Scambio ottico meccanico Scambio ottico a fibra 1550nm Single-mode Non-latching LC/UPC 3

Caratteristiche

  • Basse perdite di inserimento

  • Basse distorsioni ottiche

  • Alta affidabilità

  • Percorso ottico privo di epossidi

  • Applicazione

  • Blocco del canale

  • Monitoraggio del sistema

  • Add/Drop configurabile

  • Strumentazione

Prestazioni

Guida elettrica

Tipo Stato Strada ottica Azionamento elettrico Sensore di stato
Relay 1 (Pin) Relay 2 (Pin) Relay 1 (Pin) Relay 2 (Pin)
1 5 6 10 1 5 6 10 2-3 3-4 7-8 8-9 2-3 3-4 7-8 8-9
1x4 A COM-P1 Nero - - GND V+ V+ GND - - chiudere aperto aperto chiudere aperto chiudere Classe aperto
Sgomberamento B COM-P2 Rosso V+ GND - - - - GND V+ aperto chiudere chiudere aperto chiudere aperto aperto chiudere
C COM-P3 Blu - - GND V+ - - GND V+ chiudere aperto aperto chiudere chiudere aperto aperto chiudere
D COM-P4 bianco V+ GND - - V+ GND - - aperto chiudere chiudere aperto aperto chiudere chiudere aperto
Non chiusura A COM-P1 Nero - - - - V+ - - GND chiudere aperto aperto chiudere aperto chiudere chiudere aperto
B COM-P2 Rosso V+ - - GND - - - - aperto chiudere chiudere aperto chiudere aperto aperto chiudere
C COM-P3 Blu - - - - - - - - chiudere aperto aperto chiudere chiudere aperto aperto chiudere
D COM-P4 bianco V+ - - GND V+ - - GND aperto chiudere chiudere aperto aperto chiudere chiudere aperto

Stato della rotta


Dimensione


Interruttore di tipo 1x4 T Unità Tipico
Operazione lunghezza d'onda nm 850 nm o 1310/1490/1550 nm
Perdita di inserimento 1 dB < 0.8
Perdite dipendenti dalla lunghezza d'onda dB < 0.2
Perdite dipendenti dalla polarizzazione dB < 0.2
Risultato di perdita dB SM: > 55 MM: > 40
Parla in croce dB SM: > 55 MM: > 40
Orario di cambio ms Tipico: 4 Max:10
Ripetibilità dB < ± 0.02
Durabilità Cicli > 10 milioni
Tipo di cambio Connessione / non connessione
Controllo della potenza ottica mW < 500 mW
Tensione di funzionamento VDC 3V o 5V
Temperatura di funzionamento °C -5~+70
Temperatura di conservazione °C -40~+85
Tipo di fibra / Fibra SM/MM
Dimensione del pacchetto mm 27L x 23W x 8,2H

Informazioni sull'ordine

Tipo Lunghezza d'onda Modello di controllo Voltaggio Potenza Tipo di fibra Diametro della fibra Lunghezza della fibra Collegamento
14T=1x4

780=780nm

980=980nm

850=850 nm

1310=1310nm

1550=1550nm

13/15=1310/1550 nm

S=Specificare

L=Lattazione

N = Non chiusura

3=3V

5=5V

05=500 mW

01=1W

02=2W

05=5W

10=10W

S=Specificare

SM=SMF-28

M5= MM 50/125

M6=MM 62,5/125

S=Specificare

25=250um

09=900um

S=Specificare

05=0,5m

10 = 1m

15 = 1,5 m

S=Specificare

00=Nessuno

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

STP=ST/UPC

STA=ST/APC

LP=LC/UPC

LA=LC/APC

S=Specificare

Q1:Posso avere un ordine di campione? Qual è il vostro MOQ?

A1: L'ordine di campione è benvenuto per testare e controllare la qualità.MOQ, campione 1pcs è disponibile.Anche campioni misti sono accettabili.
Q2: Qual è il tempo di consegna?
R2: Il tempo di consegna normale è di circa 1 settimana,Per grandi quantità e prodotti speciali, si prega di verificare il tempo di consegna con il nostro rappresentante commerciale.Ma abbiamo scorte per alcuni prodotti,Potrebbe spedire 1-3 giorni dopo aver ricevuto il pagamento.
Q3:Quali sono i termini di pagamento?
A3: Termine di pagamento: T/T, Paypal,Western Union,pagamento in contanti, ALI ecc.
Q4: Qual è il tempo di garanzia
A4: 3 anni di garanzia.
Q5: Posso usare il nostro logo, etichetta e confezione?
A5: Sì, potremmo fornire il servizio OEM che secondo le vostre esigenze, disegnare prodotti etichetta, logo, PN, SN, pacchetto.
