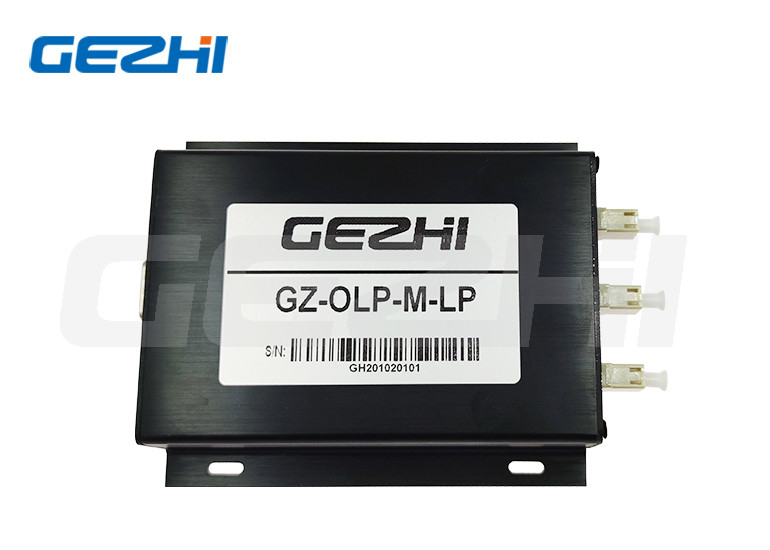

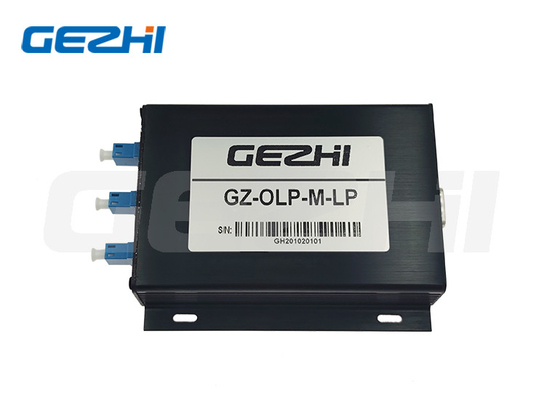

Modulo di protezione delle linee ottiche da 1260 a 1650 nm, porta seriale RS-232, LC/UPC

Visualizzazione

Il modulo di protezione della fibra ottica GZ-OLP-M-LP è un modulo di commutazione automatica del percorso luminoso per la fibra principale e la fibra ottica in standby, il modulo monitora contemporaneamente la fibra principale e la fibra in standby,quando il segnale di potenza della fibra ottica principale è inferiore al valore impostato e il segnale di fibra ottica in standby è normale, il modulo di commutazione automatica del percorso ottico in fibra ottica in standby;quando il segnale di potenza della fibra ottica in standby è inferiore al valore impostato e il segnale principale della fibra ottica è normale,il modulo di commutazione automatica del percorso ottico verso la fibra ottica principale;Il modulo supporta la comunicazione su porta seriale RS-232, può essere impostato tramite accordo o informazioni del modulo di query.

Ferrate
•Lassa perdita di inserimento del canale e elevata stabilità
•Monitoraggio in tempo reale della potenza della fibra ottica principale e della fibra ottica in standby.

•Interruttore principale/standby automatico in fibra ottica.

• Supporta la comunicazione su porte seriali RS-232.

Schema schematico

Specificità

Descrizione del pannello

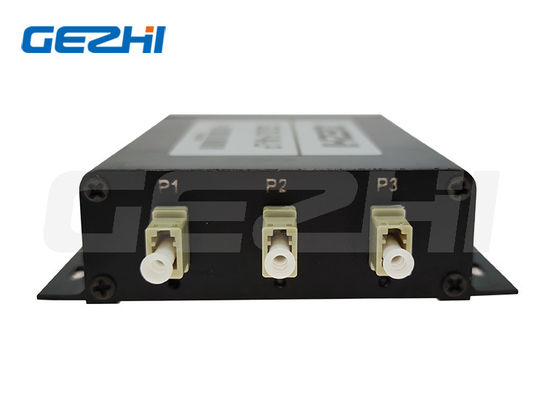

Collegamento 1: connettore in fibra ottica (porta comune)
Collegamento 2: fibra ottica Collegamento (fibra principale)
Collegamento 3: fibra ottica Collegamento (fibra in standby)
Luce indicativa 1: quando la luce indicativa è verde, il modulo funziona come fibra ottica principale; quando è rossa, il modulo funziona come fibra ottica di riserva.
Luce di indicazione 2: quando la luce di indicazione è verde, il segnale di fibra principale è normale; quando è rossa, il segnale di fibra principale è fuori uso
Luce di indicazione 3: quando la luce di indicazione è verde, il segnale di fibra in standby è normale; quando è rosso, il segnale di fibra in standby è fuori uso

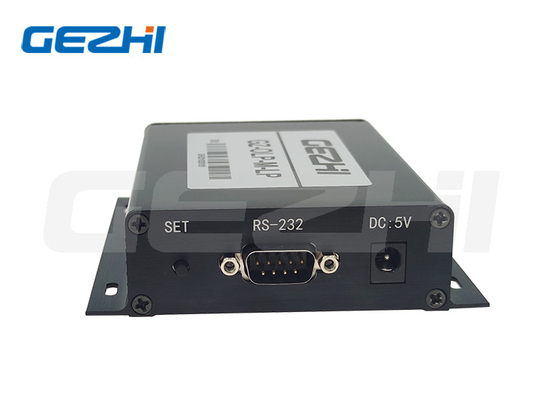

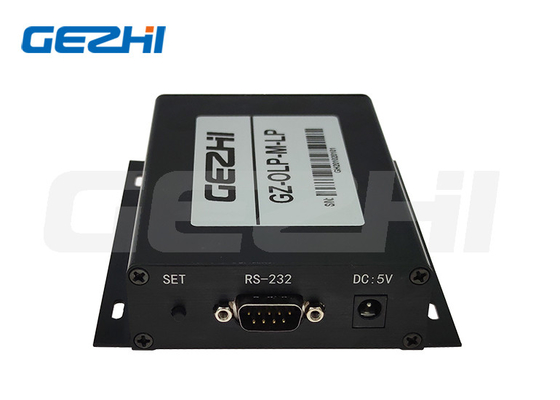

SET:La chiave viene utilizzata per passare tra la fibra principale e la fibra in standby
RS-232: Interfaccia di comunicazione seriale;
Potenza:interfaccia di alimentazione (pp. 5V/500mA)

Impostazione predefinita
•RS-232:Tasa di Baud:9600Bits di dati: 8 bit; bit di stop: 1 bit; bit di parità: NONE; • Valore di commutazione di potenza ottica: -35 dBm
SET:Configurazione consentita

Definizione del pin RS-232
