Modulo di protezione delle linee ottiche da 1260 a 1650 nm con controllo RS-232 e connettore LC/UPC per la protezione delle fibre

Name: Modulo di protezione delle linee ottiche da 1260 a 1650 nm con controllo RS-232 e connettore LC/UPC per la protezione delle fibre
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-OLP-M-LP
Price: 520.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	GZ-OLP-M-LP
Moq:	1pc
prezzo:	US$480/US$560
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE RoHS,ISO9001

Nome:

Modulo di Olp

Gamma di lunghezze d'onda:

1260 ~ 1650nm

Modalità di controllo:

RS-232

Connettore:

LC/UPC

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000 PCS al mese

Evidenziare:

Modulo di protezione delle linee ottiche LC/UPC

Modulo di protezione della linea ottica 1650 nm

Modulo di protezione delle linee ottiche RS-232

Descrizione del prodotto

Modulo di protezione linea ottica 1260~1650nm con porta seriale RS-232

Il modulo di protezione in fibra ottica GZ-OLP-M-LP fornisce uno switching automatico del percorso luminoso tra fibra ottica principale e di riserva. Questo modulo monitora continuamente entrambi i percorsi in fibra e passa automaticamente alla fibra di riserva quando il segnale della fibra principale scende al di sotto della soglia impostata, o torna alla fibra principale quando il segnale di riserva fallisce. Supporta la comunicazione seriale RS-232 per la configurazione e il monitoraggio dello stato.

Caratteristiche principali

Bassa perdita di inserzione con elevata stabilità
Monitoraggio in tempo reale dei livelli di potenza ottica principale e di riserva
Switching automatico fibra principale/riserva
Supporto comunicazione porta seriale RS-232

Schema operativo

Specifiche tecniche

Parametro	Valori
Modello	GZ-OLP-M-LP
Perdita di inserzione	≤1.5 dB
Intervallo di lunghezze d'onda	1260~1650nm
Valore di switching della potenza ottica	-10dBm, -15dBm, -20dBm, -25dBm, -30dBm, -35dBm (1550nm)
Precisione	±5%
Durata	≥ 10⁷
Tipo di fibra	9/125 μm
Connettore	LC/UPC
Modalità di controllo	RS-232
Stato di spegnimento	Latching
Alimentazione di lavoro	DC: 5V/500mA
Temperatura operativa	0 ~ +50℃
Temperatura di stoccaggio	-10℃ ~ +70℃
Dimensioni del prodotto	(L)104.0 * (W)120 * (H)28 ± 0.2mm

Descrizione del pannello

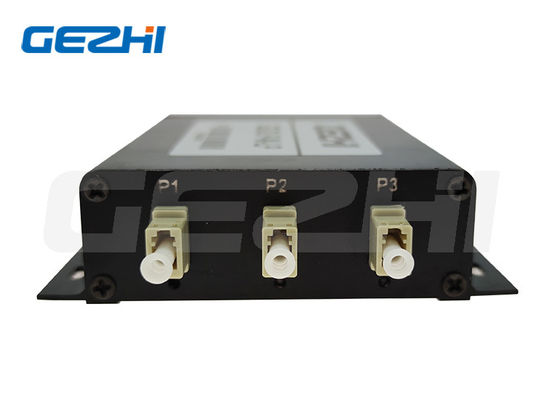

Connettore 1: Connettore fibra ottica (porta comune)
Connettore 2: Connettore fibra ottica (fibra principale)
Connettore 3: Connettore fibra ottica (fibra di riserva)
Spia 1: Verde = fibra principale attiva; Rosso = fibra di riserva attiva
Spia 2: Verde = segnale fibra principale normale; Rosso = guasto segnale fibra principale
Spia 3: Verde = segnale fibra di riserva normale; Rosso = guasto segnale fibra di riserva

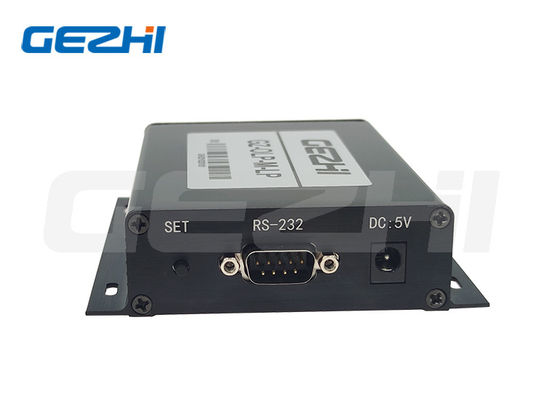

Pulsante SET: Switching manuale tra fibra principale e di riserva
RS-232: Interfaccia di comunicazione seriale
Alimentazione: Interfaccia di alimentazione (5V/500mA)

Impostazioni predefinite

RS-232: Baud rate: 9600; Data bits: 8 bit; Stop bit: 1 bit; Parity bit: NONE
Valore di switching della potenza ottica: -35dBm
Pulsante SET: Consente la configurazione manuale

Definizione pin RS-232

Pin	Nome	Descrizione
1	NC	Non connesso
2	RXD	Terminale di ricezione
3	TXD	Terminale di invio
4	NC	Non connesso
5	GND	Massa
6-9	NC	Non connesso
