| Brand Name: | GEZHI or OEM |
| Numero di modello: | 40CH AAWG |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |
lunghezza d'onda del modulo DWDM Mux e di Demux C21~C60 di 1x40 CH AAWG
Il modulo del canale AAWG di Gezhi 40 offre una soluzione ultra con poche perdite (3.5dB) ed alta di WDM di isolamento del canale per i centri dati e le applicazioni di accesso della metropolitana. Questo sistema pronto per l'uso semplice integra una guida d'onda allineata atermica innovatrice 100GHZ che gratta il multiplexor basato (AWG) e un demoltiplicatore configurato per i canali da 21 a 60 di griglia del ITU.
Caratteristiche
Perdita di inserzione ultrabassa per la distanza e la prestazione migliorate
Alto isolamento di Manica per affidabilità aumentata
Tutti i tassi e protocolli di dati dal T1 a 100Gbps
Nessun requisiti di corrente elettrica
Affidabilità di Telecordia & di GR-1221-COREUNC TR-NWT-000468
Applicazioni
Elaborazione del segnale ottico
Percorso selettivo di lunghezza d'onda
Trasmissione di WDM
Il WDM ha basato ADM
Impianti della rete della lunga distanza e della metropolitana
Specificazione
| Parametro | Specifiche | Unità | Commento | ||
| Min | Massimo | ||||
| Canale di ingresso | 1 | ||||
| Manica di uscita | 40 | 32, 48 canali disponibili | |||
| Gioco di Manica | 100 | Gigahertz | |||
| Passband di riferimento | -12,5 | 12,5 | Gigahertz | ||
| Accuratezza di lunghezza d'onda | -50 | 50 | pm | Riguardante la griglia del ITU | |
| larghezza di banda 1dB |
0,2 (G) 0,4 (F) | nanometro | Tipo tipo di G-Gaussion della cima di fa bemolle
| ||
| larghezza di banda 3dB |
0,4 (G) 0,6 (F) | nanometro | |||
| I.L | 6 | dB | Caso peggiore nel passband del ITU | ||
| UNI DI I.L. | 1 | dB | |||
| Ondulazione | 0,7 | dB | Variazione di perdita nel passband del ITU | ||
| PDL | 0,5 | dB | Valore massimo nel passband del ITU | ||
| Diafonia adiacente | 25 | dB | Caso peggiore nel passband del ITU | ||
| Diafonia Non adiacente | 30 | dB | Caso peggiore nel passband del ITU | ||
| Diafonia totale | 22 | dB | Diafonia cumulativa di tutti i altri canali | ||
| Attenuazione di riflessione | 40 | dB | |||
| Potere ottico continuo massimo | 250 | Mw | Potere ottico dell'input massimo | ||
| Dispersione cromatica (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||

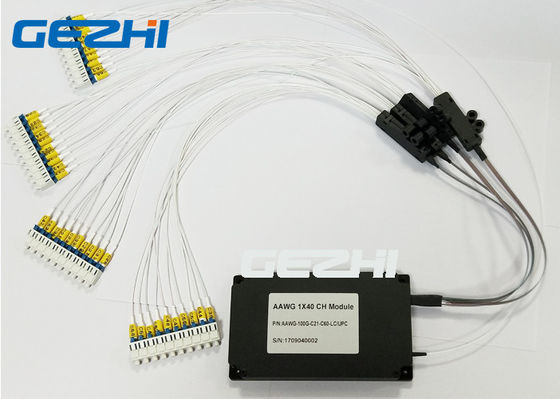

Immagine del pacchetto
|
|
| Brand Name: | GEZHI or OEM |
| Numero di modello: | 40CH AAWG |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Dettagli dell' imballaggio: | Scatola di carta |
| Payment Terms: | T/T, Western Union |
lunghezza d'onda del modulo DWDM Mux e di Demux C21~C60 di 1x40 CH AAWG
Il modulo del canale AAWG di Gezhi 40 offre una soluzione ultra con poche perdite (3.5dB) ed alta di WDM di isolamento del canale per i centri dati e le applicazioni di accesso della metropolitana. Questo sistema pronto per l'uso semplice integra una guida d'onda allineata atermica innovatrice 100GHZ che gratta il multiplexor basato (AWG) e un demoltiplicatore configurato per i canali da 21 a 60 di griglia del ITU.
Caratteristiche
Perdita di inserzione ultrabassa per la distanza e la prestazione migliorate
Alto isolamento di Manica per affidabilità aumentata
Tutti i tassi e protocolli di dati dal T1 a 100Gbps
Nessun requisiti di corrente elettrica
Affidabilità di Telecordia & di GR-1221-COREUNC TR-NWT-000468
Applicazioni
Elaborazione del segnale ottico
Percorso selettivo di lunghezza d'onda
Trasmissione di WDM
Il WDM ha basato ADM
Impianti della rete della lunga distanza e della metropolitana
Specificazione
| Parametro | Specifiche | Unità | Commento | ||
| Min | Massimo | ||||
| Canale di ingresso | 1 | ||||
| Manica di uscita | 40 | 32, 48 canali disponibili | |||
| Gioco di Manica | 100 | Gigahertz | |||
| Passband di riferimento | -12,5 | 12,5 | Gigahertz | ||
| Accuratezza di lunghezza d'onda | -50 | 50 | pm | Riguardante la griglia del ITU | |
| larghezza di banda 1dB |
0,2 (G) 0,4 (F) | nanometro | Tipo tipo di G-Gaussion della cima di fa bemolle
| ||
| larghezza di banda 3dB |
0,4 (G) 0,6 (F) | nanometro | |||
| I.L | 6 | dB | Caso peggiore nel passband del ITU | ||
| UNI DI I.L. | 1 | dB | |||
| Ondulazione | 0,7 | dB | Variazione di perdita nel passband del ITU | ||
| PDL | 0,5 | dB | Valore massimo nel passband del ITU | ||
| Diafonia adiacente | 25 | dB | Caso peggiore nel passband del ITU | ||
| Diafonia Non adiacente | 30 | dB | Caso peggiore nel passband del ITU | ||
| Diafonia totale | 22 | dB | Diafonia cumulativa di tutti i altri canali | ||
| Attenuazione di riflessione | 40 | dB | |||
| Potere ottico continuo massimo | 250 | Mw | Potere ottico dell'input massimo | ||
| Dispersione cromatica (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||
Immagine del pacchetto
