| Brand Name: | GEZHI or OEM |
| Numero di modello: | 32CH-AAWG-S |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |
Modulo atermico bidirezionale DWDM Mux dell'AWG 32CH o fibra di Demux singola
Il modulo atermico bidirezionale DWDM Mux o Demux dell'AWG 32CH di Gezhi è un modulo ottico passivo con poche perdite, ad alta densità ed autonomo. È basato sulla guida d'onda allineata atermica che gratta con la tecnologia monolitica gaussiana. Il modulo atermico bidirezionale dell'AWG 32CH offre ultra un con poche perdite (massimo: 3.5dB) ed alta soluzione di WDM di isolamento del canale per accesso della metropolitana e le applicazioni dei centri dati. questa facilità atermica bidirezionale del modulo dell'AWG 32CH di trattamento della fibra, di affidabilità a lungo termine e di isolamento eccellente del canale in un 1U 19" Rackmount. Il modulo atermico bidirezionale Mux incorporato dell'AWG 32CH in un'unità, lavorante alle singole fibre della rete
Caratteristiche
Alto isolamento di Manica
Nessun potere richiesto
Perdita di inserzione bassa di Ultral
Standalong 19" 1U Rackmount
Applicazioni
Percorso selettivo di lunghezza d'onda
Reti della lunga distanza e della metropolitana
Trasmissione di WDM
Elaborazione del segnale ottico
Specificazione
| Parametri | Circostanze | Specifiche | Unità | ||
| Min. | Massimo. | ||||
| Temperatura di funzionamento | Funzionamento | -5 | 65 | Oc | |
| Umidità di funzionamento | Funzionamento | 5 | 95 | %RH | |
| Temperatura di stoccaggio | Non_Operating | -40 | +85 | Oc | |
| Umidità di stoccaggio | Non_Operating | 5 | 95 | %RH | |
| SPECIFICAZIONE OTTICA | AWG AAWG GAUSSIANO | ||||
| Parametri | Circostanza | Spec. | Unità | ||
| Min | Tipo | Massimo | |||
| Numero dei canali | 1-1×32 | ||||
| Gioco di Manica di numero | 100GHz | 100 | Gigahertz | ||
| Cha. Lunghezza d'onda concentrare | Frequenza del ITU. | C – banda | nanometro | ||
| Passband di canale chiaro | ±0.1 | nanometro | |||
| SPECIFICHE OTTICHE | |||||
| Parametri | Circostanza | Spec. | Unità | ||
| Min | Tipo | Massimo | |||
| Stabilità di lunghezza d'onda | Gamma massima dell'errore di lunghezza d'onda di tutti i canali e temperature nella polarizzazione media. | ±0.05 | nanometro | ||
| -1 larghezza di banda di Manica di dB di dB -1 | Larghezza di banda del canale chiaro definita da forma del passband. Per ogni canale | 0,24 | nanometro | ||
| -3 larghezza di banda di Manica di dB di dB -3 | Larghezza di banda del canale chiaro definita da forma del passband. Per ogni canale | 0,43 | nanometro | ||
| Perdita di inserzione ottica alla griglia del ITU | Definito come la trasmissione minima alla lunghezza d'onda del ITU per tutti i canali. Per ogni canale, a tutte le temperature e polarizzazioni. | 3,2 | 3,5 | dB | |
| Isolamento a canale adiacente | Differenza di perdita di inserzione dalla trasmissione media alla lunghezza d'onda di griglia del ITU all'più alto potere, tutte le polarizzazioni, all'interno della banda del ITU dei canali adiacenti. | 30 | dB | ||
| Non adiacente, isolamento di Manica | Differenza di perdita di inserzione dalla trasmissione media alla lunghezza d'onda di griglia del ITU all'più alto potere, tutte le polarizzazioni, all'interno della banda del ITU dei canali nonadjacent. | 40 | dB | ||
| Isolamento totale di Manica |
Differenza cumulativa totale di perdita di inserzione dalla trasmissione media alla lunghezza d'onda di griglia del ITU all'più alto potere, tutte le polarizzazioni, all'interno della banda del ITU di tutti i altri canali, compreso i canali adiacenti. |
33 | dB | ||
| Uniformità di perdita di inserzione | Gamma massima della variazione di perdita di inserzione in seno al ITU attraverso tutti i canali, polarizzazioni e temperature. | 0,8 | 1,0 | dB | |
| Ondulazione di perdita di inserzione |
Qualsiasi massimi e qualsiasi minimi di perdita ottica attraverso Il ITU lega, a parte i punti di frontiera, per ogni canale ad ogni porto |
0,4 | 0,5 | dB | |
| Direzionalità | Rapporto di potere riflesso da qualsiasi canale (all'infuori del canale n) a potere dentro dal canale di ingresso n | 50 | dB | ||
| Attenuazione di riflessione ottica | Porti di uscita & dell'input | 40 | dB | ||
| Perdita dipendente di PDLPolarization nella banda del canale chiaro | Valore nel peggiore dei casi misurato nella banda del ITU | 0,3 | 0,5 | dB | |
| Dispersione di modo di polarizzazione | 0,5 | ps | |||
| Potere ottico massimo | 23 | dBm | |||
| Gamma del monitoraggio dell'ingresso/uscita di MUXDEMUX | -35 | +23 | dBm | ||
Informazioni di ordinazione
| AWG | X | XX | X | XX | X | XX |
| Gioco di Manica | Numero dei canali | Configurazione | primo Manica | Tipo del pacchetto | Connettore di In/Out | |
| 1=100GHz |
32=32Channel Manica 40=40 Manica 44=44 Manica 48=48
|
Fibra di S=Single Fibra di D=Dual |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
RU=19» 1U Rackmount |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |

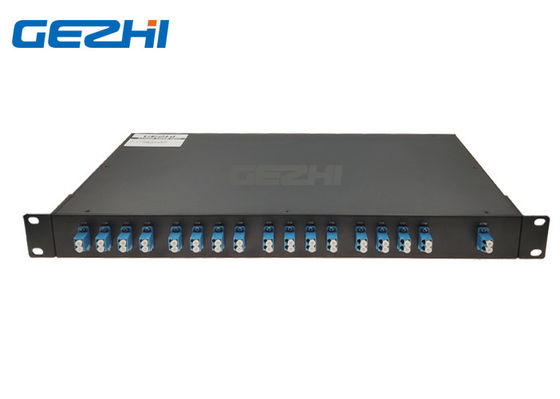

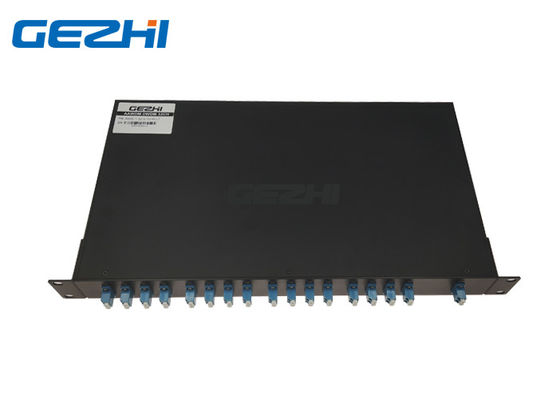

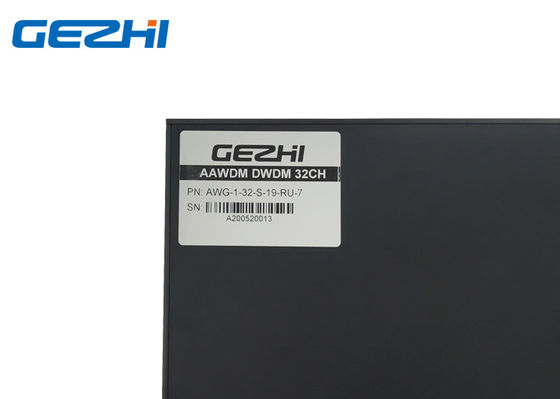

pacchetto del modulo di 32CH AAWG

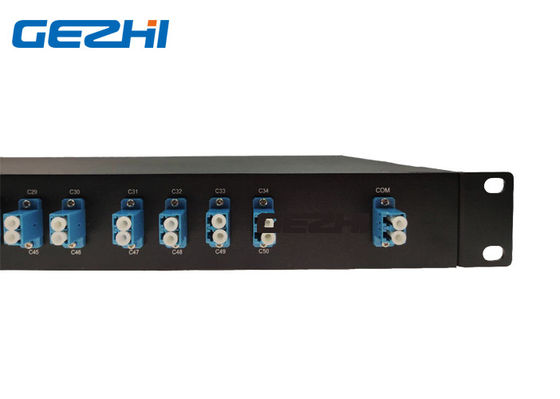

Singola fibra del modulo bidirezionale di 32CH AAWG
|
|
