| Brand Name: | GEZHI or OEM |
| Numero di modello: | FSW-1x16R |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

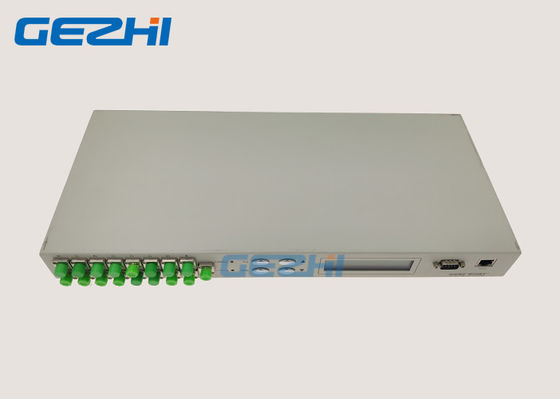

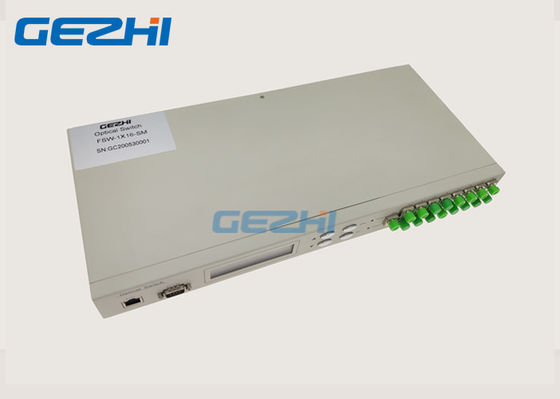

Benchtop/attrezzatura programmabile del commutatore ottico del telaio 1x16 supporto di scaffale
GEZHI Benchtop/attrezzature programmabili del commutatore ottico del telaio 1x16 supporto di scaffale fino a 16port con tempo veloce di commutazione, alta qualità e perdita di inserzione bassa. Questa attrezzatura programmabile del commutatore ottico del telaio 1x16 del supporto scaffale/di Benchtop è un dispositivo funzionale che controllando e commutando l'itinerario ottico. La sua latta controllata tramite porto RS232, porta Ethernet ed auto esplorati su determinata frequenza o scelti manualmente dal pannello frontale. Nel sistema di trasmissione della fibra ottica, è usato per il controllo ottico dell'itinerario, la lan, la sorgente luminosa/rivelatore che cambia e proteggente il cambiamento di Ethernet ecc. Nel sistema di prova di fibra ottica, è usato per le prove di fibra ottica e di fibra ottica del dispositivo, la prova della rete, la prova all'aperto del cavo ottico e la percezione di fibra ottica.
Caratteristiche
Quadro comandi del LED. Visualizzazione, operazione conveniente.
Il Manica e l'intervallo di tempo dell'esame automatico possono essere installati.
Controllo RS232 e gestione remota di Ethernet
Perdita di inserzione bassa, commutazione veloce
Applicazioni
Prova del sistema
Specificazione
| Modello | FSW-1XN (N<16> |
| Lunghezza d'onda di lavoro | 1260 ~ 1650nm |
| Lunghezza d'onda di prova | 1310nm, 1550 nanometro |
| Perdita di inserzione | ≤1.2dB |
| Ripetitivo | dB ≤±0.02 |
| Attenuazione di riflessione | ≥50dB |
| Diafonia | ≥55dB |
| WDL | ≤0.25 |
| PDL | ≤0.05 |
| Commuti i periodi | ≤ 10ms (canali adiacenti) |
| Tipo di fibra ottica | MP (9/125um) |
| Tipo del connettore | FC/APC |
| Controlli il porto | RJ45, RS-232 |
| Alimentazione elettrica | CA: 85 ~ 264 V (50/60Hz) |
| Temperatura di operazione | -20 ~ + 70℃ |
| Temperatura di stoccaggio | -40 ~ + 85°C |
| Tipo di caso | 19' 1U (483×200×44mm) |

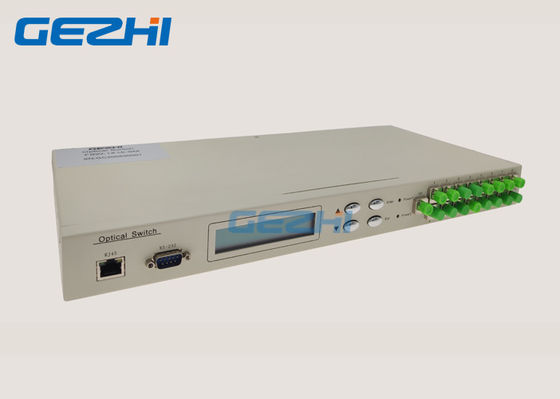

Pannello da spiegare:
(1), RJ45-Port per Ethernet, porto di RS-232-Serial: Porto per controllare.
(2), porti ottici: La porta d'ingresso di COM, 1, 2, 3,4 indica il diverso divisorio.
(3), schermo dell'LCD-esposizione: Esibendo per l'indirizzo dell'attrezzatura, del canale corrente e delle informazioni relative.
(4), ▲--Up; ▼--Down; Entrare-confermi; ESC-annullamento.

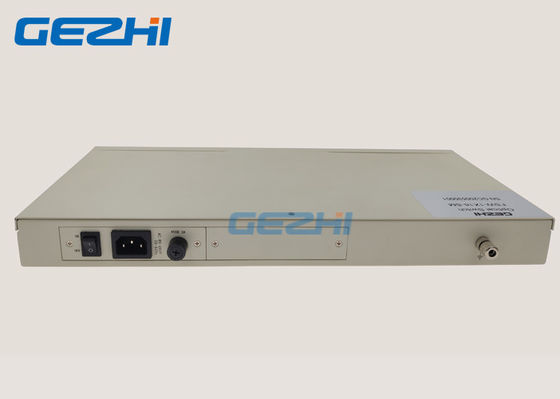

Pannello posteriore
(1), potere: Indicazione per l'alimentazione elettrica di lavoro. (Singolo potere o potere doppio disponibile)
Diagramma leggero interno del percorso
Diagramma del percorso di fascio interno per il commutatore della fibra ottica 1xN
Interfaccia di comunicazione
(1), RS-232
Una volta collegato al computer, il crosswire della porta seriale DB9 di entrambe l'estremità dovrebbe essere applicato. Significa che #2, il cavo #3 di entrambe l'estremità dovrebbe essere collegato ha attraversato, il cavo #5 dovrebbe essere intestare congiunta ed il resto potrebbe essere omesso.
(2), RJ45
Una volta collegato al computer tramite il commutatore, attraverso le linee dovrebbe essere applicato. (L'ordine accurato è 1 bianco arancio, 2 arancia, 3 bianco verde, 4 blu, il marrone 5 bianco blu, 6 verde, 7 bianco marrone, 8.)
Una volta collegato direttamente al computer, il crosswire dovrebbe essere applicato. (Un'estremità è 1 bianco arancio, 2 l'arancia, 3 il bianco verde, 4 il blu, 5 il bianco blu, 6 il verde, 7 il bianco marrone, il marrone 8. Un'altra estremità è 1 bianco verde, 2 verde, 3 bianco arancio, 4 blu, il marrone 5 bianco blu, 6 - arancia, 7 - bianco marrone, 8.)
