Attrezzatura bassa del commutatore ottico dello scaffale 1650nm 1X8 di perdita di inserzione

Attrezzatura bassa FSW-1X8-U del commutatore ottico dello scaffale 1×N (N≤16) di perdita di inserzione

L'attrezzatura bassa FSW-1X8-U del commutatore ottico dello scaffale 1×N (N≤16) di perdita di inserzione di GEZHI è l'uso del commutatore ottico realizzare i prodotti di conversione ottici del percorso. L'attrezzatura bassa FSW-1X8-U del commutatore ottico dello scaffale 1×N (N≤16) di perdita di inserzione permette il collegamento automatizzato e ripetibile di una fibra comune al numero 8 delle fibre dell'input o dell'uscita. Il commutatore ottico della fibra del supporto di scaffale questi 1x8 è bidirezionale e può essere utilizzato la direzione in 1x8 o in 8x1.

Con l'abilità di controllo e di commutazione dell'itinerario ottico. Il supporto di scaffale di FSW-1x8-U Siwtches ottico può essere scelto manualmente dal pannello frontale o essere controllato via RS232 porto, porta Ethernet ed automatico-essere esplorato su determinata frequenza. Nel sistema di trasmissione di fibra ottica, il supporto di scaffale del FSW-1x8-U di GEZHI Siwtches ottico è utilizzato per il monitoraggio multicanale della fibra, la multi selezione del rivelatore di sorgente luminosa e la protezione di fibra ottica ecc. del percorso. Inoltre, il supporto di scaffale del FSW-1x8-U di GEZHI Siwtches ottico inoltre è utilizzato nel sistema di prova di fibra ottica per fibra ottica e la sua prova componente, la prova del cavo all'aperto ed il sistema di controllo ottico a punti multipli dei sensori.

Caratteristiche

Perdita di inserzione bassa, commutazione veloce

Controllo RS232 e gestione remota di Ethernet RJ45
SerialNet, alta affidabilità, alta stabilità
Segnale trasparente della trasmissione. Alte stabilità ed affidabilità

Quadro comandi del LED. Visualizzazione, operazione conveniente
Il Manica e l'intervallo di tempo dell'esame automatico possono essere installati


Applicazioni

Sistema del monitoraggio e di mantenimento del cavo

FITL
Misura automatica

Monitoraggio a distanza della rete ottica

Specificazione

Parametri	Unità	Indicatori
Tipo dell'unità		FSW-1x8-U
Lunghezza d'onda	nanometro	1260~1650nm
Verifichi la lunghezza d'onda	nanometro	1310/1550 di nanometro
Perdita di inserzione	dB	Tipo. ≤0.8dB, dB Max.≤1.5
Ripetibilità	dB	≤ 0,02
Attenuazione di riflessione	dB	≥ 55
Diafonia	dB	≥ 70
WDL	dB	≤ 0,25
PDL	dB	≤ 0,05
Potere ottico	Mw	≤ 500
Tempo di commutazione	spettrografia di massa	spettrografia di massa ≤10 (a canale adiacente)
Tipo della fibra	um	9/125
Connettore		FC/APC
Porto del monitoraggio		RJ45 & RS-232
Alimentazione elettrica di lavoro (Spina tipo)	V	CA: 100~ 240 (50/60Hz)
Consumo di energia	W	< 10
Temperatura di funzionamento	℃	-10 ~ 60
Dimensione	millimetro	1U: 483 x 230 x 45



Attrezzatura bassa FSW-1X8-U del commutatore ottico dello scaffale 1×N (N≤16) di perdita di inserzione

Pannello da spiegare:

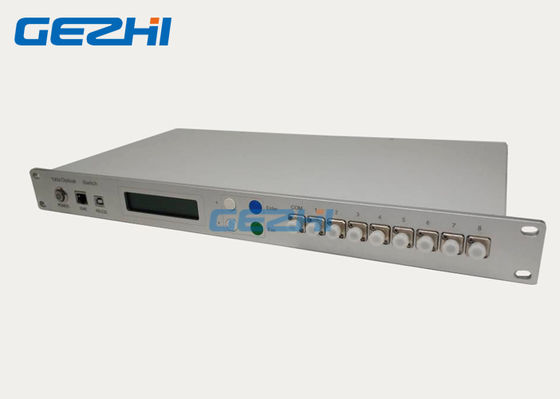

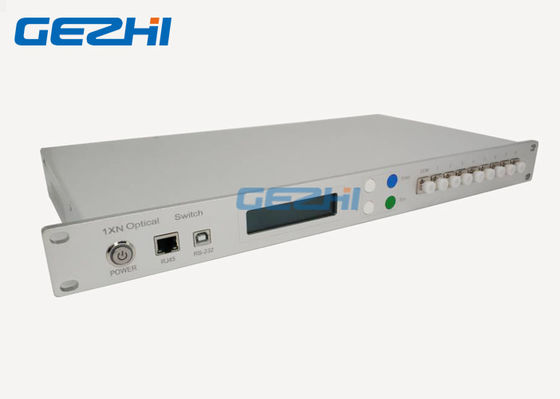

Pannello frontale

◆Power: Interruttore generale dell'alimentazione elettrica

◆RJ45: Interfaccia della gestione della rete di comunicazioni;

◆RS-232: Interfaccia seriale di Rs-; Interfaccia di comunicazione di pubblicazione periodica RS232;

◆LCD: Dispositivi che visualizzano direttamente le informazioni;

◆▲: Chiave da alzarsi; ▼: Chiave da abbassarsi; Entri: Chiave da determinare;

ESC: Chiave da annullare;

◆com, 1~8: Interfaccia della fibra;

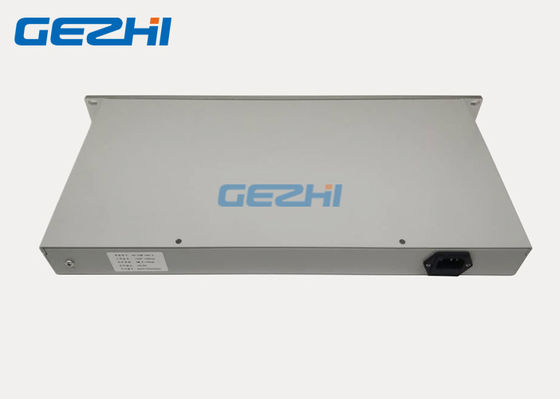

Pannello posteriore

◆AC: 100~240V: Interfaccia del cavo di alimentazione;
