| Brand Name: | GEZHI or OEM |
| Numero di modello: | AWG 96CH |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

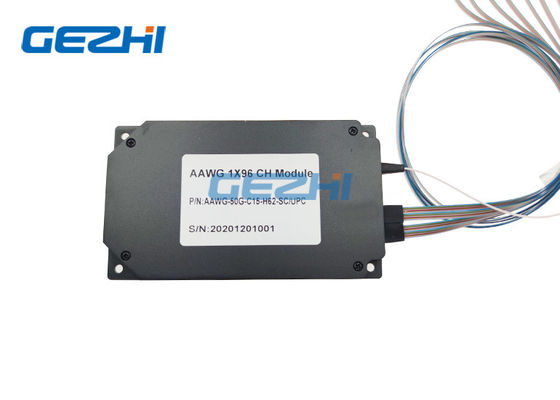

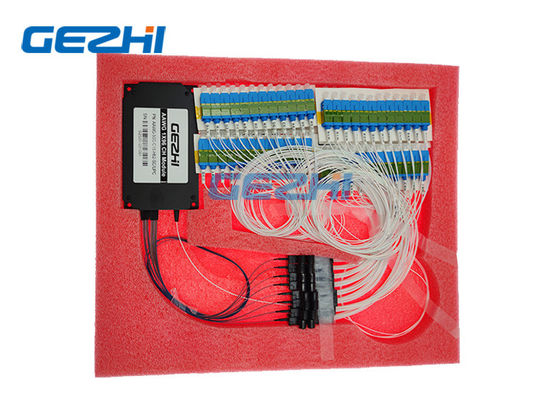

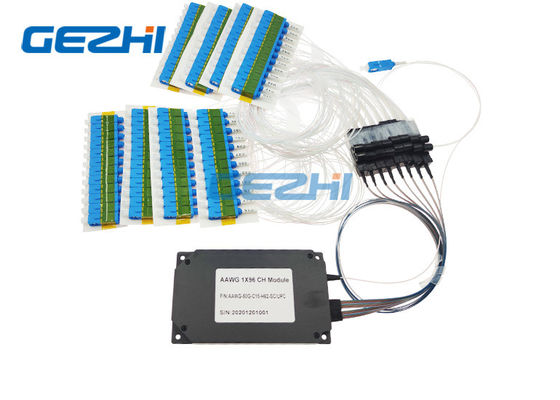

La L-banda 96 incanala 50Ghz il modulo atermico dell'AWG DWDM
La fotonica il Co., modulo di GEZHI della srl AAWG è la componente principale dei blocchetti del multiplexor/demoltiplicatore dell'attrezzatura di DWDM. Il AAWG concede lavorare in un'ampia gamma di temperature. Il modulo del AAWG di GEZHI è un dispositivo interamente passivo dovuto la fornitura della compensazione di espansione termica del chip. Il modulo non comprende le componenti del sistema che richiede il rifornimento elettrico.
Il modulo di AAWG è progettato per la multiplazione o la demultiplexazione del segnale ottico nella banda 1525-1565 il nanometro (C-banda), nelle configurazioni del dispositivo per mezzo di 40 - 96 canali con un punto di 100 o 50 gigahertz. La specificazione su misura è disponibile come la L-banda ecc.
Caratteristiche
Alte stabilità ed affidabilità
Ampia banda di passaggio
Perdita di inserzione bassa
Alto isolamento di Manica
Capacità elevata per le applicazioni Dato-affamate
Sulla base di tecnologia un-atermica dell'AWG con le bande di passaggio a forma di gaussiane
Arte innovatrice per la prestazione massima con l'alto livello di protezione
Applicazioni
Centro dati
Rete di WDM
Telecomunicazione
Reti della metropolitana
Applicazioni di CATV
Rete di Access
Specificazione
| Parametro | Specifiche | Unità | Commento | ||
| Min | Massimo | ||||
| Canale di ingresso | 1 | ||||
| Manica di uscita | 96 | 80, 96 canali disponibili | |||
| Gioco di Manica | 50 | Gigahertz | |||
| larghezza di banda 1dB |
0,18 |
nanometro | Tipo di Gaussion | ||
| larghezza di banda 3dB |
0,28 |
nanometro | |||
| I.L | 7 | dB | Caso peggiore nel passband del ITU | ||
| UNI DI I.L. | 1 | dB | |||
| Ondulazione | 0,7 | dB | Variazione di perdita nel passband del ITU | ||
| PDL | 0,5 | dB | Valore massimo nel passband del ITU | ||
| Diafonia adiacente | 22 | dB | Caso peggiore nel passband del ITU | ||
| Diafonia Non adiacente | 27 | dB | Caso peggiore nel passband del ITU | ||
| Diafonia totale | 20 | dB | Diafonia cumulativa di tutti i altri canali | ||
| Attenuazione di riflessione | 40 | dB | |||
| Potere ottico continuo massimo | 250 | Mw | Potere ottico dell'input massimo | ||
| Dispersione cromatica (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||
Diagramma della trasmissione del segnale ottico
|
|
