| Brand Name: | GEZHI or OEM |
| Numero di modello: | 1x96 AAWG |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

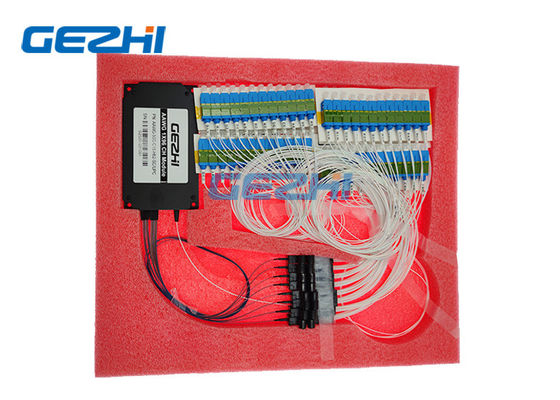

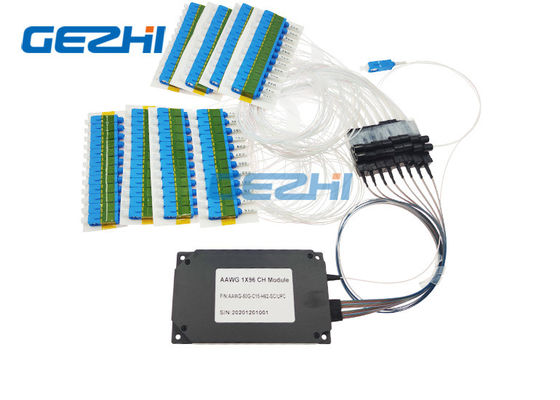

Moduli atermici bassi dell'AWG DWDM di perdita di inserzione 1x96
La lunghezza d'onda della grata della allineare-guida d'onda (AWG) multi/demoltiplicatore combina e spacca i segnali ottici delle lunghezze d'onda differenti per uso nel sistema di WDM. Questa AWG atermica 50GHz che è rendimento elevato raggiunto da progettazione ottimizzata e da montaggio preciso. Fino a 96ch per l'intera C-banda con il filtro a coperchio piatto la forma è disponibile. La specificazione su misura è disponibile come la L-banda ecc.
La fotonica il Co., modulo di GEZHI della srl AAWG è la componente principale dei blocchetti del multiplexor/demoltiplicatore dell'attrezzatura di DWDM. Il AAWG concede lavorare in un'ampia gamma di temperature. Il modulo del AAWG di GEZHI è un dispositivo interamente passivo dovuto la fornitura della compensazione di espansione termica del chip. Il modulo non comprende le componenti del sistema che richiede il rifornimento elettrico.
Caratteristiche
Perdita di inserzione bassa
Alto isolamento di Manica
Alte stabilità ed affidabilità
Ampia banda di passaggio
Capacità elevata per le applicazioni Dato-affamate
Sulla base di tecnologia un-atermica dell'AWG con le bande di passaggio a forma di gaussiane
Applicazioni
Reti della metropolitana
Centro dati
Rete di WDM
Applicazioni di CATV
Telecomunicazione
Rete di Access
Specificazione
| Parametro | Specifiche | Unità | Commento | ||
| Min | Massimo | ||||
| Canale di ingresso | 1 | ||||
| Manica di uscita | 96 | 80, 96 canali disponibili | |||
| Gioco di Manica | 50 | Gigahertz | |||
| larghezza di banda 1dB |
0,18 |
nanometro | Tipo di Gaussion | ||
| larghezza di banda 3dB |
0,28 |
nanometro | |||
| I.L | 7 | dB | Caso peggiore nel passband del ITU | ||
| UNI DI I.L. | 1 | dB | |||
| Ondulazione | 0,7 | dB | Variazione di perdita nel passband del ITU | ||
| PDL | 0,5 | dB | Valore massimo nel passband del ITU | ||
| Diafonia adiacente | 22 | dB | Caso peggiore nel passband del ITU | ||
| Diafonia Non adiacente | 27 | dB | Caso peggiore nel passband del ITU | ||
| Diafonia totale | 20 | dB | Diafonia cumulativa di tutti i altri canali | ||
| Attenuazione di riflessione | 40 | dB | |||
| Potere ottico continuo massimo | 250 | Mw | Potere ottico dell'input massimo | ||
| Dispersione cromatica (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||
Diagramma della trasmissione del segnale ottico
Informazioni di ordine
| AAWG | XX | X | XX | XXX | XX | XX | XX |
| Gioco | Chip Type | Numero di Manica | primo Manica | Lunghezza introdotta della fibra | Lunghezza della fibra dell'uscita | Connettore di In/Out | |
| AWG atermica |
05=50GHz 10=100GHz 20=200GHz |
F=Flat-top G=Gaussian |
32=32CH 40=40CH 48=48CH 80=80CH 96=96CH XX=Specify |
C14=C14 …… H25=H25 …… H60=H60 …… XXX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
0=None LP=LC/PC LA=LC/APC SP=SC/PC SA=SC/APC FP=FC/PC FA=FC/APC X=Specify |
|
|
