| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-ADE200x |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

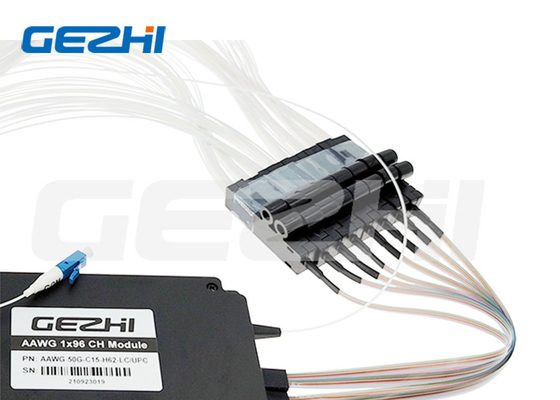

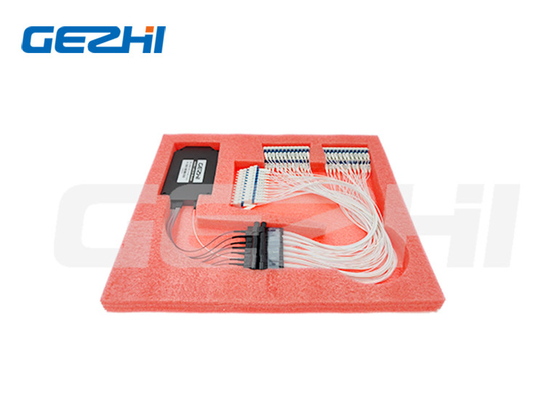

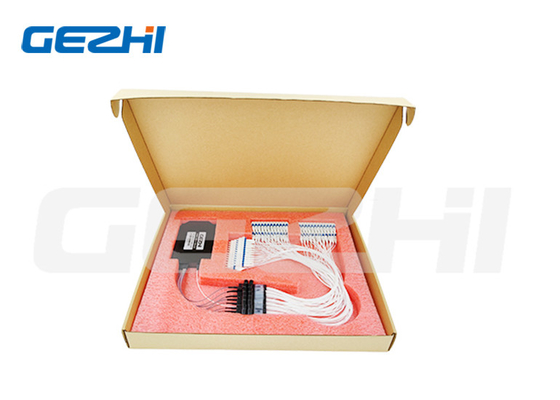

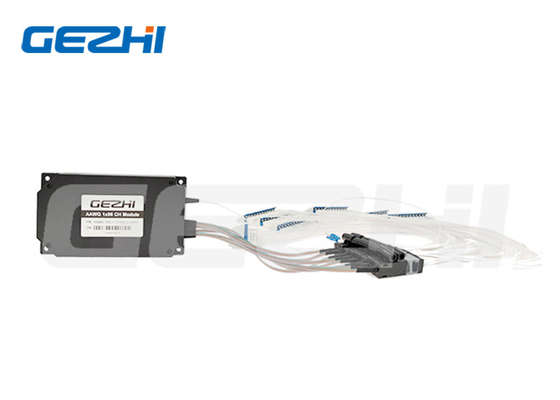

Visualizzazione del prodotto del modulo DWDM AAWG
Modulo DWDM a 80 canali Gaussion AAWG Mux / Demux per Data Center
Gaussion AAWG Mux / Demux modulo 80CH modulo DWDM
GEZHI Gaussion AAWG mux / demux basato sulla tecnologia del silicio sul silicio, è progettato per applicazioni di spaziatura dei canali ITU in cui non è richiesta alcuna energia elettrica.Questo modulo DWDM AAWG opera a 50GHz spaziando lunghezze d'onda DWDM della rete ITU complessivamente 80 canaliIl basso costo e le elevate prestazioni lo rendono la soluzione ideale per le applicazioni DWDM di metropolitana e a lungo raggio.Il 96CH 50Ghz AAWG DWDM può essere utilizzato per sostituire i tradizionali prodotti DWDM TFF (filtro a film sottile) per i casi in cui non è disponibile alcuna potenza.
Caratteristiche e applicazioni diModulo DWDM AAWG
|
Caratteristiche Isolamento di alto canale
|
Applicazioni Reti metropolitane
|
Specificità diModulo DWDM AAWG
| Parametro | Unità | Modulo AAWG | ||||||||||
| Canale | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| Distanza tra i canali | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| Tipo di chip | - Non lo so. | Tipo gaussiano | Tipo a capo piatto | |||||||||
| Larghezza di banda del canale di 1dB | nm | > 0.2 | > 0.2 | > 0.2 | > 0.18 | > 0.18 | > 0.38 | > 0.38 | > 0.38 | > 0.18 | > 0.18 | |
| Larghezza di banda del canale di 3 dB | nm | > 0.4 | > 0.4 | > 0.4 | > 0.28 | > 0.28 | > 0.58 | > 0.58 | > 0.58 | > 0.28 | > 0.28 | |
| Perdita di inserimento | dB | < 4.5 | < 4.5 | < 4.5 | < 6.5 | < 6.5 | < 5.5 | < 5.5 | < 5.5 | < 7.0 | < 7.0 | |
| Interconnessione adiacente | dB | > 25 | > 25 | > 25 | > 22 | > 22 | > 25 | > 25 | > 25 | > 22 | > 22 | |
| Interferenza non adiacente | dB | > 30 | > 30 | > 30 | > 27 | > 27 | > 30 | > 30 | > 30 | > 27 | > 27 | |
| Interferenza totale | dB | > 22 | > 22 | > 22 | > 20 | > 20 | > 22 | > 22 | > 22 | > 20 | > 20 | |
| Risultato di perdita | dB | > 40 | ||||||||||
| Ripple | dB | < 0.7 | ||||||||||
| PDL | dB | < 0.5 | ||||||||||
| PMD | ps | < 0.5 | ||||||||||
| Dispersione cromatica | Ps/nm | ± 20 | ||||||||||
| Temperatura di funzionamento | °C | -5~+65 | ||||||||||
| Temperatura di conservazione | °C | -40~+85 | ||||||||||
Informazioni di ordinazione del modulo DWDM AAWG
| AAWG | Canale | Configurazione | Tipo AWG | Pacco | COM Lunghezza della fibra |
Nastro/Fan-out Lunghezza della fibra |
Collegamento |
|
050G 100 g 200 g |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S=Specificare |
S=Fibra singola D = doppia fibra
|
F=piatta G=Gaussiano |
B = scatola di metallo R=19 ¢1U Rackmount S=Specificare |
05=0,5m 10=1,0m S=Specificare |
0505=0,5m/0,5m 1010=1,0m/1,0m |
00=nessuno LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Specificare |
Dimensione della scatola di metallo
|
|
