| Intervallo di lunghezza d'onda: | 1260~1650 nm | WDL: | ≤0,25 dB |
|---|---|---|---|
| PDL: | ≤ 0,05 dB | TDL: | ≤0,25 dB |
| Tipo di connettore: | FC/APC | Tipo di fibra: | SM,9/125 |
| Evidenziare: | 2U Rackmount Fiber Optical Switch,1260~1650nm Fibra Ottica Switch,FSW 1x48 Fibra Ottica Switch |
||

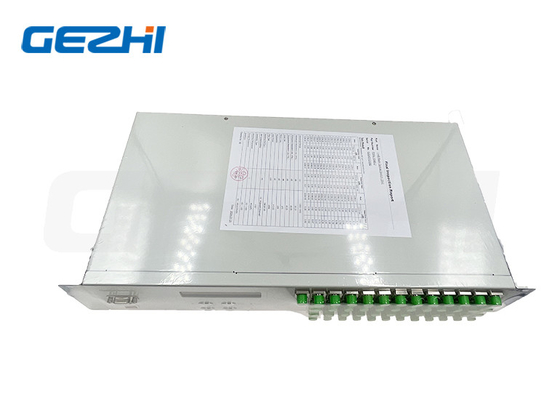

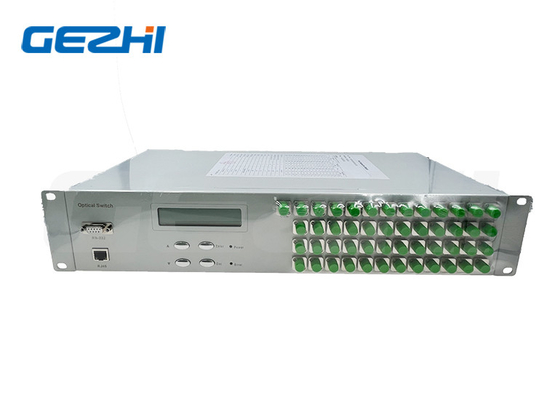

FSW 1x48 Fibra Ottica Switch 19 pollici 2U Rackmount 1260~1650nm Single Mode
Descrizione del prodotto
L'interruttore ottico montato su rack 1x48 è una sorta di dispositivo di controllo del percorso ottico che ha la funzione di controllo e interruttore del percorso ottico. it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
GEZHI Photonics è in grado di fornire una gamma completa di rackmount per interruttori in fibra ottica da 1x2,1x4,1x8,1x12,1x16, 1x24,1x32,1x48,1x64,1x128 fino a 1x512.
Caratteristiche
1.SerialNet, Alta affidabilità, Alta stabilità
2Display visivo, comodo di funzionamento
3.RS232 Controllo e gestione remota Ethernet RJ45
4.Il canale e l'intervallo di tempo di scansione automatica possono essere impostati
5Segnale di trasmissione trasparente, elevata stabilità e affidabilità
Applicazioni
1.FITL
2.Sistema di manutenzione
3. Misurazione automatica
4.Rete ottica monitoraggio a distanza monitoraggio via cavo
Indice tecnico
| Parametro | Unità | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| Intervallo di lunghezza d'onda | nm | 1260~1650 o su misura | |||||||
| Provare la lunghezza d'onda | nm | 1310/1550 o su misura | |||||||
| Perdita di inserimento (massimo) | dB | ≤ 1.0 | ≤ 1.0 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 2.0 |
| Risultato di perdita | dB | SM ≥ 50 | |||||||
| Intercettazione | dB | ≤ 70 | |||||||
| PDL | dB | ≤ 0.05 | |||||||
| WDL | dB | ≤ 0.25 | |||||||
| TDL | dB | ≤ 0.20 | |||||||
| Ripetibilità | dB | ≤ 0.02 | |||||||
| Orario di cambio | ms | ≤ 10 (canale adiacente) | |||||||
| Potenza ottica | mW | ≤ 500 | |||||||
| Tipo di fibra | - Sì. | 9/125 | |||||||
| Collegamento | / | FC, SC, LC, ST, SMA o su misura | |||||||
| Porta monitor | / | RJ45 e RS232 o personalizzato | |||||||
| Fornitore di alimentazione di lavoro (tipo di spina) | V. | AC:220V (50/60Hz) o DC:36V~72V | |||||||
| Temperatura di funzionamento | °C | -10 ~ +60 | |||||||
| Temperatura di conservazione | °C | -40~+85 | |||||||
| Dimensioni del supporto | mm | 1U L483XW230XH44.5 (fino a 16 canali) è disponibile. | |||||||
|
La personalizzazione 2U L483XW230XH89 (fino a 36 canali) è disponibile. 2U L483XW350XH89 (fino a 64 canali) è disponibile. |
|||||||||
| 3U L483XW350XH133.5 (fino a 128 canali) è disponibile. | |||||||||
| La personalizzazione 4U L483XW350XH178 (fino a 256 canali) è disponibile. | |||||||||
Disegno del pannello

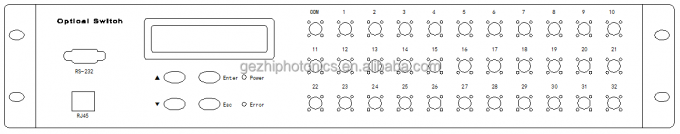

Pannello anteriore
1xN≤16 Interruttore ottico
1xN≤36 Interruttore ottico

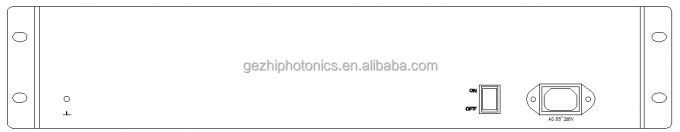

Pannello posteriore
Informazioni sull'ordine
OSW-XxX-X-XX-X-XX-XX-XX-XX-XX
| OSW | Modalità | Lunghezza d'onda | Pacco | Tipo di fibra | Fornitore di energia | Collegamento |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=Specificità |
S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 85/13 = 850/1300 13/15=1310/1550 nm 460 nm 780 nm 980 nm S=Specificare |
1U=1U Rackmount 2U=2U Rackmount 3U = 3U Rackmount 4U=4U Rackmount S=Specificare |
M5=50/125 M6 = 62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Specificare |
AC = singolo 85 ~ 265V +DC36~75V |
00=Nessuno FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Specificare |
