40 canali LC/APC 100 GHz modulo DWDM AWG ad aria termica per applicazioni MUX/DEMUX

Name: 40 canali LC/APC 100 GHz modulo DWDM AWG ad aria termica per applicazioni MUX/DEMUX
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GEZHI-DWDM - MUX/DEMUX
Price: 98.00 USD
Availability: InStock

Marchio:	Gezhi or OEM
Numero di modello:	GEZHI-DWDM - MUX/DEMUX
Moq:	1 pezzo
prezzo:	USD >= 1 pieces $195
Tempi di consegna:	7 giorni
Condizioni di pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE RoHS,ISO9001

Spazio di Manica:

100Ghz

Numero del canale:

40CH

Lunghezza d'onda centrale:

Griglia del ITU

Temperatura operativa:

-40 ~ 85 ° C.

Tipo di fibra:

SMF-28e con tubo sciolto da 900um

Perdita di inserzione:

10,8 dB

Imballaggi particolari:

Scatola interna, cartone

Capacità di alimentazione:

1000 pezzi al giorno

Evidenziare:

Modulo DWDM AWG a 40 canali

Modulo DWDM AWG a 100 GHz

Modulo DWDM AAWG LC/APC

Descrizione del prodotto

40 canali LC/APC 100 GHz Duplex AWG DWDM Modulo AWG DWDM GEZHI-DWDMMUX/DEMUX

The AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) module is a fully passive WDMs based on silica-on-silicon planar technology that requires no electrical power and software. Funziona a 50GHz o 100GHz spaziando i canali ITU Grid DWDM dalle lunghezze d'onda 1526nm a 1565nm. L'AAWG DWDM può essere utilizzato per sostituire il DWDM Mux DeMux di tipo filtro per i casi in cui è disponibile la potenza.Il basso costo e le elevate prestazioni lo rendono la soluzione ideale per le applicazioni DWDM di metropolitana e a lungo raggio.GEZHI Photonics fornisce una serie di DWDM AAWG personalizzati all'interno di una scatola di metallo standard o di un supporto per soddisfare i diversi requisiti di configurazione delle porte (32 a 96 canali), 1310nm/port di monitoraggio disponibile), lunghezza d'onda operativa, tipo di fibra, lunghezza della fibra, connettore di ingresso e connettore di uscita.che i clienti possono scegliere in base alle loro esigenze reali.

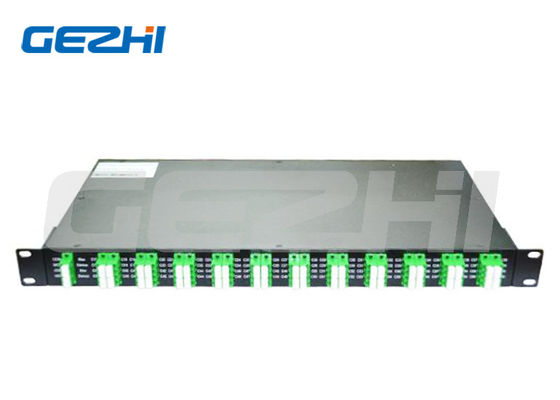

40 canali LC/APC 100 GHz modulo DWDM AWG ad aria termica per applicazioni MUX/DEMUX 0

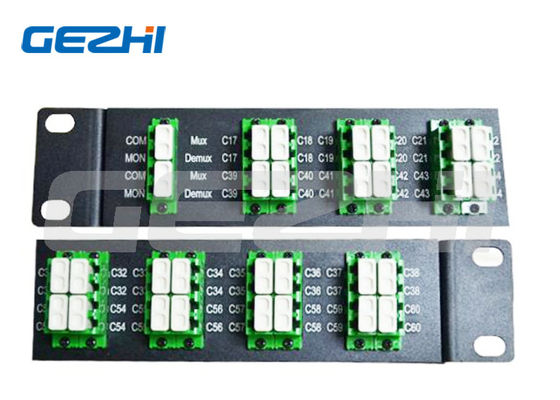

40 canali LC/APC 100 GHz modulo DWDM AWG ad aria termica per applicazioni MUX/DEMUX 1

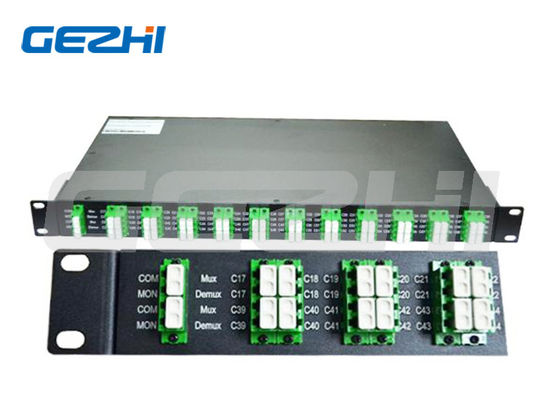

40 canali LC/APC 100 GHz modulo DWDM AWG ad aria termica per applicazioni MUX/DEMUX 2

Caratteristica

Basse perdite di inserimento Isolamento elevato

Progettazione compatta a basso PDL

Buona uniformità tra canali

Larga lunghezza d'onda di funzionamento da 1260 nm a 1620 nm Larga temperatura di funzionamento da -40 °C a 85 °C Alta affidabilità e stabilità

Parametri
Spazio canale (GHz)		100			200
Numero di canale		1x4	1x8	1x16	1x4	1x8	1x16
Lunghezza d'onda centrale (nm)		Griglia ITU
Accuratezza della lunghezza d'onda centrale (nm)		± 0.05			± 0.1
Passband di canale (@-0,5dB) (nm)		0.22			0.5
Tipo di fibra		SMF-28e con tubo sciolto di 900um o specificato dal cliente
IL (dB)		1.8	3	4	1.7	2.9	3.8
Ripple a banda di passaggio (dB)		0.35	0.4	0.5	0.35	0.4	0.5
Isolamento (dB)	Canale adiacente	25			28
	Canale non adiacente	40
PDL (dB)		0.2
PMD (ps)		0.1
RL (dB)		45
Direttiva (dB)		50
Potenza ottica massima (mw)		300
Temperatura di funzionamento (°C)		-40~85
Temperatura di conservazione (°C)		-40~85
Confezione in scatola (mm)		100x80x10 o 140x115x18
Pacchetto LGX		1U,2U
19"1 Montaggio a scaffale Pacchetto		1U

Materiale di alta qualità e stabilità

Utilizzare filtro di importazione con alta qualità affidabile e stabile

Utilizzare colla EMI OPTOCAST 3410-VM originale

Usate lenti G e collimatori di alta qualità

Ambiente di prova

Laboratorio di NO-polvere

Cicli ad alta temperatura, invecchiamento e alte-basse temperature

Test al 100% prima della spedizione

Analisi dello spettro ottico

Domande frequenti

Q1:Posso avere un ordine di campione? Qual è il vostro MOQ?

A1: L'ordine di campione è benvenuto per testare e controllare la qualità.MOQ, campione 1pcs è disponibile.Anche campioni misti sono accettabili.

Q2: Qual è il tempo di consegna?

R2: Il tempo di consegna normale è di circa 1 settimana,Per grandi quantità e prodotti speciali, si prega di verificare il tempo di consegna con il nostro rappresentante commerciale.Ma abbiamo scorte per alcuni prodotti,Potrebbe spedire 1-3 giorni dopo aver ricevuto il pagamento.

Q3:Quali sono i termini di pagamento?

A3: Termine di pagamento: T/T, Paypal,Western Union,pagamento in contanti, ALI, ecc.

Q4: Qual è il tempo di garanzia
A4: 1 anno di garanzia.

Q5: Posso usare il nostro logo, etichetta e confezione?
A5: Sì, potremmo fornire il servizio OEM che secondo le vostre esigenze, disegnare prodotti etichetta, logo, PN, SN, pacchetto.
