| Brand Name: | GEZHI or OEM |
| Numero di modello: | accoppiatore del filtrante di 1x2,2x2 PM |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

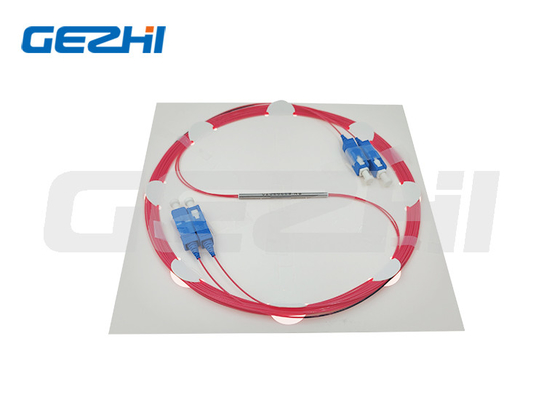

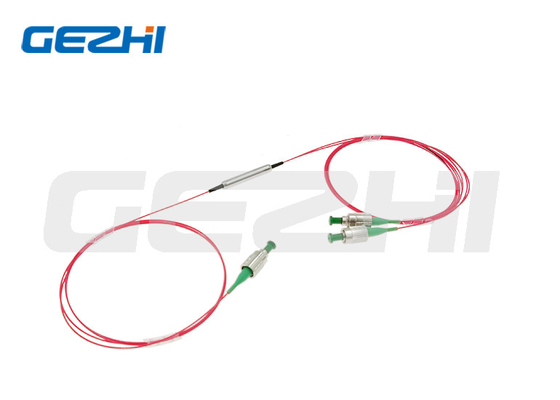

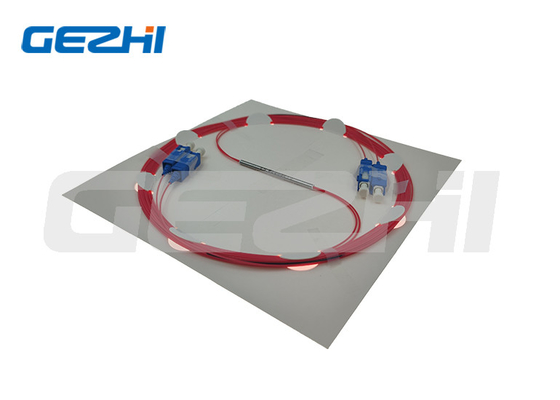

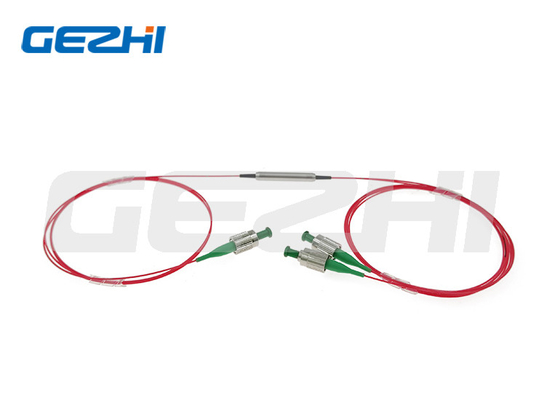

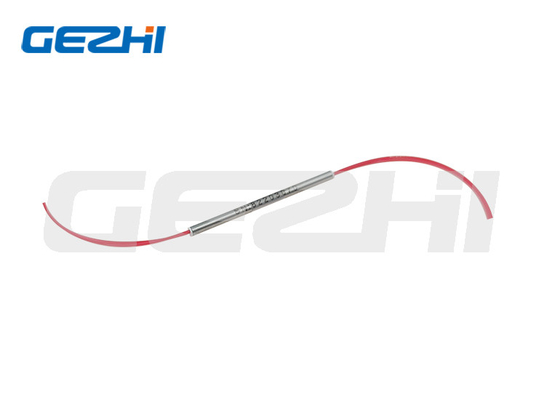

Accoppiatore di mantenimento 780nm/850nm/980nm/1030nm/1064nm del filtrante di polarizzazione di alto livello dei fornitori 1x2,2x2
Panoramica del prodotto
La fotonica di Gezhi ha la capacità per connectorize le fibre dei separatori del filtrante con tutti i connettori standard quali FC, Sc, st, LC ecc. e rivestimenti (PC eccellente, ultra PC, PC ad angolo [APC] ecc.). Come integratore componente, possiamo costruire le componenti supplementari direttamente sulle fibre dell'accoppiatore. Gli esempi includono i filtri musicali, gli attenuatori variabili, o i collimatori. Sviluppando questi dispositivi direttamente sulle fibre dell'accoppiatore, la fotonica di Gezhi conserva il cliente la perdita aggiunta di inserzione e di costo di connettori ed adattatori intermedi, o il periodo ed il costo dell'impionbatura di fusione. I dispositivi direttamente sviluppati sono inoltre il migliore modo mantenere gli più alti rapporti possibili dell'estinzione di polarizzazione.

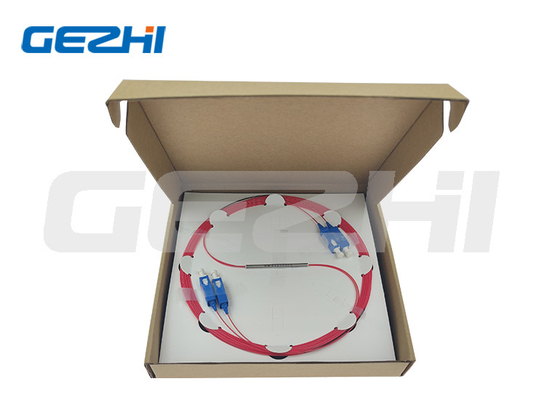

Imballaggio del prodotto
| prodotto di rivestimento | scatola interna | cartone |
Applicazione
*EDFA & Roman Amplifier
Strumento ottico del *Fiber
Sensore del *Fiber
CARATTERISTICHE
Attenuazione di riflessione del *High
Rapporto di estinzione del *High
Perdita di inserzione del *Low
| Parametri | Unità | Valori | ||||
| Tipo | / | 1x2 o 2x2 | ||||
| Lunghezza d'onda concentrare | nanometro | 780 | 850 | 980 | 1030 | 1064 |
| Lunghezza d'onda di funzionamento | nanometro | ±10 | ±20 | ±20 | ±20 | ±20 |
| Rapporto dell'accoppiamento del rubinetto | % | 1±0.5%, 5±1.0%, 10±2.0% e 50% | ||||
| Perdita di inserzione | dB | L'IL ha riferito al rapporto di coppia | ||||
| Perdita in eccesso | dB | 1x2: ≤0.8; 2x2: ≤1.2 | ||||
| Uniformità (soltanto per 50/50) | dB | 1x2: ≤0.5; 2x2: ≤0.8 | ||||
| Rapporto di estinzione | dB | 1x2: ≥20; 2x2: ≥18 | ||||
| Attenuazione di riflessione | dB | ≥50 | ||||
| Max Power Handling (CW) | W | 0,5, 1, 2 o 5 | ||||
| Carico di tensione | N | ≤5 | ||||
| Temperatura di funzionamento | ℃ | -5~+75 | ||||
| Temperatura di stoccaggio | ℃ | -40~+85 | ||||
Nota: 1. la personalizzazione è disponibile. La chiave lenta di allineamento di asse di difetto del connettore
Le specifiche di cui sopra sono per il dispositivo senza connettore, se con il connettore, l'IL sarà 0.3dB più alto, l'attenuazione di riflessione con è di ridurre 5dB ed il rapporto dell'estinzione ridurrà 2dB.
le applicazioni di alto potere di 2.For >10W, useremo il pacchetto del dissipatore di calore
3.If là è l'applicazione di impulso, prego essere sicuro di informarci di energia e di potenza di picco di impulso.
Dimensioni
Informazioni di ordinazione
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①Lunghezza d'onda: | 780=780nm; 850=850nm; 980=980nm; 1030=1030nm; 1064=1064nm; S=Specify |
| ②Tipo di configurazione: | 12=1x2, 22=2x2 |
| ③Rapporto di coppia: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Specify |
| ④Asse di lavoro: | L'asse che workiing, asse di B=Both di F=Slow che lavora, asse veloce ha bloccato |
| ⑤Tipo della fibra: | PM780; PM980; S=Specify |
| ⑥Trattamento di potere: | 0L=0.5W; 01=1W; 02=2W |
| ⑦Dimensioni del pacchetto: | S1=5.5x35mm; S=Specify |
| ⑧Tipo della treccia: | fibra 00=bare; tubo sciolto 09=900um |
| ⑨Lunghezza della fibra: | 08=0.8m; 10=1m; S=Specify |
| ⑩Tipo del connettore: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
|
|
