Filtro PM Polarizzazione WDM Mantenimento Filtro WDM con perdita di inserimento ultra bassa elevato rapporto di estinzione di polarizzazione e combinazioni di lunghezze d'onda multiple

Name: Filtro PM Polarizzazione WDM Mantenimento Filtro WDM con perdita di inserimento ultra bassa elevato rapporto di estinzione di polarizzazione e combinazioni di lunghezze d'onda multiple
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Price: 438.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Moq:	1 pz
prezzo:	US$188-US$688
Tempi di consegna:	2-3 settimane
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE RoHS,ISO9001

Documento:

PM Filter WDM.pdf

Perdita di inserzione:

≤0,8 dB (porta passante), ≤0,5 dB (porta riflettente)

Isolamento:

≥25~30 dB (Passa), ≥12~15 dB (Riflessione)

Rapporto di estinzione:

≥18~20dB

Perdita di ritorno:

≥50dB

Gestione della potenza massima:

0,5/1/5 W; >10W con dissipatore di calore

Temperatura operativa:

-5 ~ +75 ℃

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

2000 pezzi al mese

Descrizione del prodotto

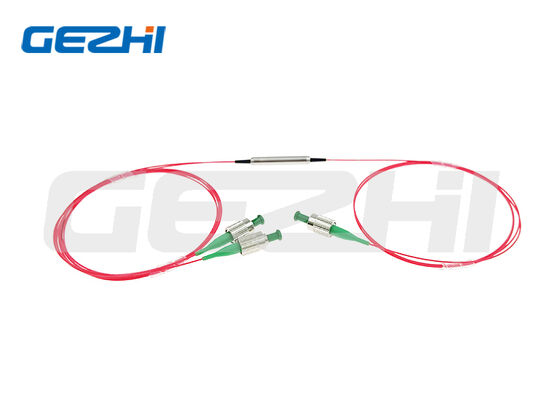

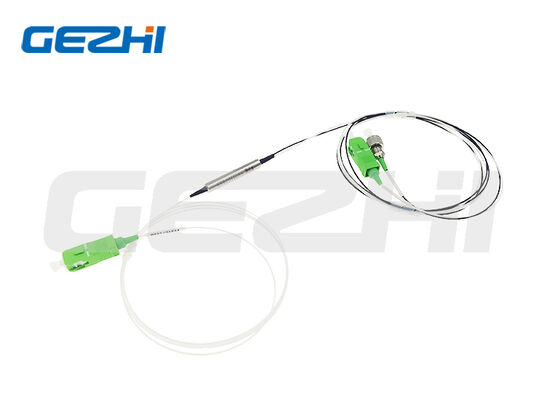

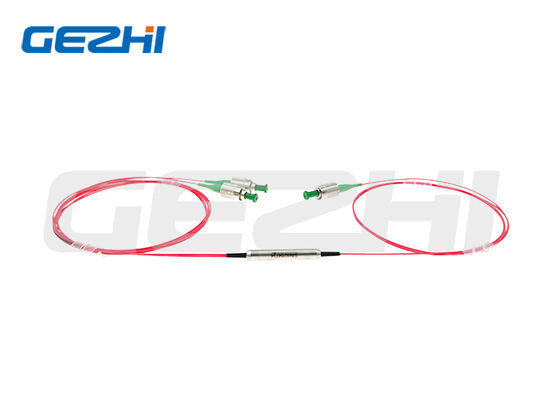

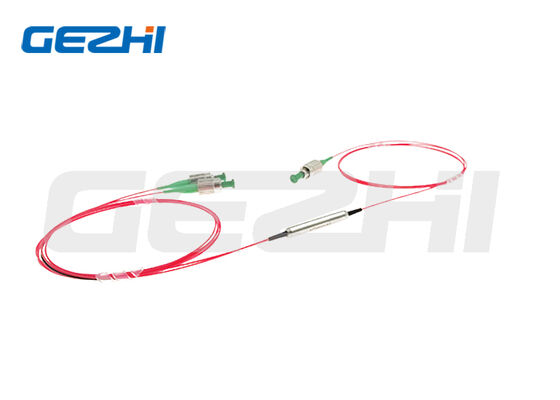

1. Visualizzazione del prodotto

Nome del prodotto

Filtro di mantenimento della polarizzazione WDM / PM Filtro WDM

Produttore

Gezhi Photonics Co., Ltd.

Il nostro filtro PM WDM e' un multiplexatore professionale di divisione di lunghezza d'onda,con una lunghezza d'onda superiore o uguale a 50 mm,Supportiamo molteplici combinazioni di lunghezze d'onda per laser a fibra, comunicazioni ottiche, CATV e sistemi di rete ottica passiva.connessione e alloggiamento del dissipatore di calore ad alta potenza.

Combinazioni di lunghezza d'onda disponibili

980/1030 nm
980/1064 nm
980/1550 nm
1064/1550 nm
1310/1550 nm
1480/1550 nm
2000/1550 nm

2Caratteristiche principali del prodotto

✅ Perdite di inserzione ultra basse
✅ Alta perdita di ritorno ≥50dB
✅ Alto rapporto di estinzione di polarizzazione
✅ Lungo d'onda stabile e perdita sotto variazione di temperatura
✅ Opzioni di potenza CW multiple: 0,5W / 1W / 5W (10W + pacchetto dissipatore di calore disponibile)
✅ Compatto Φ5.5×35mm confezione metallica
✅ Fibra PM personalizzata, fibra monomodo, lunghezza e connettori
✅ Ampia gamma di temperature di funzionamento -5°C ~ +75°C

3Applicazioni principali

Sistema di trasmissione CATV in fibra ottica
Sistema di multiplexing ottico WDM e demultiplexing
Rete ottica passiva EPON / GPON
Combinatore di pompe laser a fibra e separazione del segnale
Polarizzazione e manutenzione delle apparecchiature di prova delle fibre
2 μm Comunicazione ottica a infrarosso medio (modello 2000/1550 nm)

4. Specificativi tecnici completi

Tabella dei parametri standard

Parametro	Unità	Prestazioni standard
Perdita di inserimento della porta di passaggio	dB	≤ 0.8
Riflettere la perdita di inserimento della porta	dB	≤0,5 (2000/1550: ≤0,8)
Pass Isolation @Reflect Wavelength	dB	≥ 25 ~ 30
Riflettere Isolamento @ Pass Wavelength	dB	≥ 12 ~ 15
Rapporto di estinzione	dB	≥ 18 ~ 20
Risultato di perdita	dB	≥ 50
Stabilità termica della lunghezza d'onda	nm/°C	≤ 0.003
Perdita di stabilità termica	dB/°C	≤ 0.005
CW Max Power Handling	W	0.5 / 1 / 5; > 10W con pacchetto dissipatore di calore
Carico di trazione	N	≤ 5
Temperatura di funzionamento	°C	-5 ~ +75
Temperatura di conservazione	°C	-40 ~ +85
Dimensione standard del pacchetto	mm	Φ5,5 × 35

Tabella di abbinamento della banda di lunghezza d'onda

Codice modello	Banda di passaggio (nm)	Banda di riflessione (nm)
T1064/R980	1020~1080	960~990
T1550/R980	1520-1580	960~990
T1550/R1064	1520-1580	1020~1080
T1550/R1310	1530~1600	1270~1350
T1550/R1480	1535~1580	1470~1490
T2000/R1550	1950~2050	1530~1570

Note importanti

Le specifiche di cui sopra si applicano ai dispositivi a fibra nuda, dotati di connettori: perdita di inserimento +0,3 dB, perdita di ritorno -5 dB, rapporto di estinzione -2 dB.
Per potenze superiori a 10 W, è obbligatorio l'imballaggio dei dissipatori di calore.
Applicazione del segnale d'impulso: si prega di fornire l'energia d'impulso e la potenza di picco per la progettazione personalizzata.

5. Ordinazione Codice Spiegazione

Formato dell'ordine: PMFWDM-XXXX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

Codice di posizione	Definizione	Opzioni facoltative
1 Combinazione di lunghezza d'onda	coppia a doppia lunghezza d'onda	0698=T1064/R980; 5598=T1550/R980; 5564=T1550/R1064; 5531=T1550/R1310; S=Custom Specify
2 Asse di polarizzazione di lavoro	Progettazione dell'asse di polarizzazione	B = entrambi gli assi funzionanti; F = solo asse lento, asse veloce bloccato
3 Fibra della porta di comunicazione e passaggio	Tipo di fibra PM	PM980 / PM1550 / PM1060 / PM1950 / S=Custom
4 Fibra riflettente	Tipo di fibra	PM980 / PM1550 / PM1060 / PM1950 / SMF-28E
5 Classificazione di potenza	Potenza CW massima	0L=0,5W; 01=1W; 02=2W; potenza superiore personalizzabile
6 Dimensione del pacchetto	Dimensione dell'abitazione	S1=Φ5.5×35mm; S=Tasse personalizzata
7 Tipo di coda di maiale	Protezione da fibre	00=fibra nuda; 09=tubo sciolto di 900μm
8 Lunghezza della fibra	Lunghezza della coda	08=0,8m; 10=1m; S=Lenghe personalizzate
9 Tipo di connettore	Collegamento terminale	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=connettore personalizzato

Supporto per il servizio personalizzato

Combinazioni di lunghezza d'onda personalizzate oltre le serie standard
Abbinamento di fibre PM personalizzate / fibre mono-mode
Lunghezza di fibra su misura, tubo sciolto, struttura del cavo
Tutti i connettori in fibra ottica (FC, SC, LC, ST, ecc.)
Imballaggio per dissipatori di calore ad alta potenza per laser da 10W+
Progettazione speciale per l'applicazione con laser a impulsi

6. Dimensioni

Filtro PM Polarizzazione WDM Mantenimento Filtro WDM con perdita di inserimento ultra bassa elevato rapporto di estinzione di polarizzazione e combinazioni di lunghezze d'onda multiple 0

7. Perché scegliere il filtro WDM PM di Gezhi Photonics?

Produttore professionale specializzato in componenti passivi in fibra PM da oltre anni
Test rigorosi delle prestazioni ottiche per garantire basse perdite e elevato isolamento
prestazioni termiche stabili per uso esterno e industriale a lungo termine
Personalizzazione flessibile per progetti di laser a fibra, telecomunicazioni e CATV
Prezzo all'ingrosso diretto in fabbrica competitivo per gli ordini sfusi
Tempo di consegna rapido e supporto tecnico affidabile dopo la vendita
Fogli tecnici completi e relazione di prova forniti per ciascun lotto

8. FAQ

Q1: Qual è la differenza tra PM Filter WDM e WDM ordinario?

A: il filtro PM WDM utilizza fibre che mantengono la polarizzazione, in grado di mantenere lo stato di polarizzazione lineare della luce, adatto per laser a fibra, sistemi ottici sensibili alla polarizzazione;WDM ordinario utilizza solo fibra monomodo senza funzione di ritenzione della polarizzazione.

D2: Potete supportare potenze superiori a 10W?

R: Sì. Progettiamo imballaggi per dissipatori di calore per applicazioni ad alta potenza superiore a 10W CW.

Q3: Offrite modelli di lunghezza d'onda personalizzati?

R: Sì. Se le nostre combinazioni standard di lunghezza d'onda non possono soddisfare la vostra domanda, possiamo sviluppare filtri PM WDM a lunghezza d'onda personalizzati in base alle vostre esigenze.

Q4: Qual è l'aumento della perdita quando si aggiungono i connettori a fibra?

R: I dispositivi con connettori aggiungono una perdita di inserimento di 0,3 dB, riducono la perdita di ritorno di 5 dB e riducono il rapporto di estinzione di 2 dB rispetto alle versioni a fibra nuda.

9.Il nostro servizio

Disegno su misura, vendita all'ingrosso, ordine campione, assistenza tecnica
