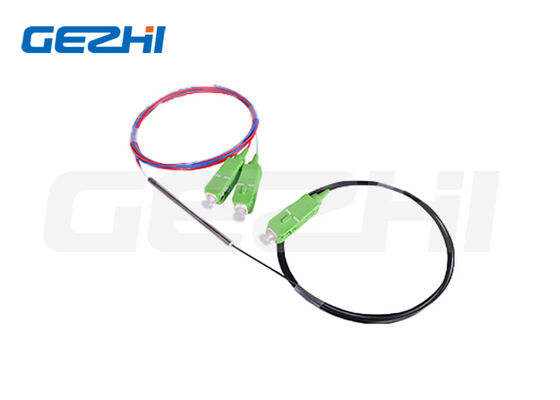

WDM fuso con mantenimento della polarizzazione con perdita di inserzione estremamente bassa, elevato rapporto di estinzione della polarizzazione e ampio intervallo di temperature operative

Name: WDM fuso con mantenimento della polarizzazione con perdita di inserzione estremamente bassa, elevato rapporto di estinzione della polarizzazione e ampio intervallo di temperature operative
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circolatore ottico con mantenimento della polarizzazione TGG a 3 porte
Price: 438.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	Circolatore ottico con mantenimento della polarizzazione TGG a 3 porte
Moq:	1 pz
prezzo:	US$188-US$688
Tempi di consegna:	2-3 settimane
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE RoHS,ISO9001

Documento:

PM Fused WDM 488~840.pdf

Tipo di connettore:

FC/SC/LC...

Lunghezza d'onda dell'operazione:

488/532, 488/633, 532/633, 532/780, 633/780, 633/840 nm

Perdita di inserzione:

≤1,0~1,2 dB fibra nuda

Isolamento:

≥13~18dB

Rapporto di estinzione:

≥18 decibel

Potenza CW massima:

0,1~0,3 W

Temperatura operativa:

-40 °C a +85 °C

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

2000 pezzi al mese

Descrizione del prodotto

WDM fuso con mantenimento della polarizzazione (488/532, 488/633, 532/633, 532/780, 633/780, 633/840 nm) | Multiplexer a divisione di lunghezza d'onda PM FBT

Panoramica del prodotto

I nostri WDM PM FBT (Polarization Keeping Fused Biconical Taper) sono componenti in fibra ottica bidirezionali progettati per multiplexare e demoltiplicare due distinte lunghezze d'onda laser visibili preservando completamente lo stato di polarizzazione su entrambi gli assi della fibra. Realizzati tramite tecnologia di rastremazione fusa di precisione, questi dispositivi offrono prestazioni ottiche stabili per sistemi laser a fibra visibile, microscopia biofotonica, amplificatori a fibra e strumentazione di test ottici.

Questa serie supporta sei combinazioni di lunghezze d'onda standard: 488/532, 488/633, 532/633, 532/780, 633/780 e 633/840 nm. Ogni modello è pre-accoppiato con fibra Panda PM dedicata (PM460-HP o PM630-HP) per garantire un elevato rapporto di estinzione della polarizzazione. Entrambi gli assi di polarizzazione rimangono perfettamente funzionanti durante il funzionamento; nessun asse sarà bloccato in condizioni di lavoro normali.

I dispositivi vengono offerti in fibra nuda o terminati con un packaging a tubo sciolto da Ø900 µm, con connettori FC/APC, FC/UPC, SC/APC o SC/UPC opzionali. Tutte le unità sono sottoposte a test ottici al 100% prima della spedizione per garantire prestazioni costanti di perdita, isolamento e polarizzazione.

Caratteristiche principali principali

Perdita di inserzione estremamente bassa (fibra nuda ≤1,0~1,2 dB) su tutta la larghezza di banda della lunghezza d'onda di ±5 nm
Elevato isolamento delle porte fino a 18 dB per combinazioni visibili a lunga lunghezza d'onda
Elevato rapporto di estinzione della polarizzazione ≥18 dB per un allineamento affidabile del sistema PM
Perdita di ritorno ultraelevata ≥55 dB per sopprimere l'instabilità del laser a riflessione posteriore
Ampio intervallo di temperature operative: da -40 °C a +85 °C per ambienti industriali e di laboratorio
Diverse potenze nominali di gestione della potenza CW da 0,1 W a 0,3 W per diverse applicazioni laser
Design attivo a doppio asse, nessuna schermatura dell'asse di polarizzazione

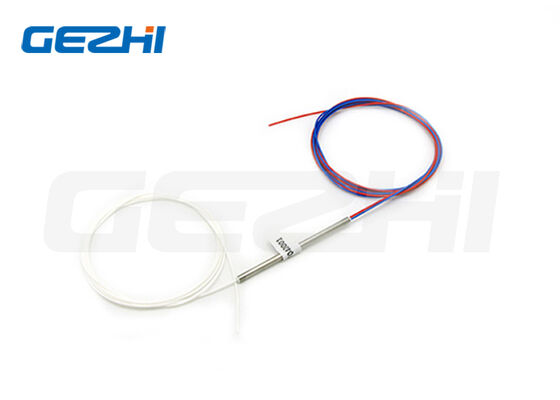

Due dimensioni standard dell'alloggiamento in metallo: Φ3,0×60 mm (fibra nuda) / Φ3,0×70 mm (tubo sciolto da 900 µm)
Lunghezza del pigtail, tipo di fibra, coppie di lunghezze d'onda e terminazioni dei connettori personalizzabili
Tolleranza al carico di trazione fino a 5 N per i pigtail in fibra standard
Imballaggio in metallo solido conforme a RoHS con eccellente stabilità meccanica

Applicazioni tipiche

Laser a fibra a lunghezza d'onda visibile e sistemi combinati laser a pompa
Amplificatori in fibra ottica a mantenimento della polarizzazione
Strumenti di laboratorio per test e misurazioni ottiche
Microscopia confocale, imaging in fluorescenza e apparecchiature per biofotonica
Sistemi di rilevamento a fibra di luce visibile
Percorsi di erogazione laser a lunghezza d'onda multipla

Specifiche ottiche e meccaniche complete

Tutti i dati sulle prestazioni misurati su gruppi in fibra nuda senza connettori.

Parametro	Unità	Valori
Operazione Lunghezza d'onda	nm	488/532	488/633	532/633	532/780	633/780	633/840
Larghezza di banda della lunghezza d'onda	nm	±5	±5	±5	±5	±5	±5
Perdita di inserzione (fibra nuda)	dB	≤1,2	≤1,2	≤1,0	≤1,0	≤1,0	≤1,0
Isolamento	dB	≥13	≥15	≥15	≥18	≥18	≥18
Rapporto di estinzione	dB	≥18	≥18	≥18	≥18	≥18	≥18
Tipo di fibra PM corrispondente	—	PM460-HP	PM460-HP	PM630-HP	PM630-HP	PM630-HP	PM630-HP
Potenza ottica massima in CW	W	0,1	0,1	0,2	0,3	0,3	0,3
Perdita di ritorno (tutti i modelli)	dB	≥55
Carico di trazione massimo	N	≤5
Temperatura operativa	°C	-40~+85
Temperatura di conservazione	°C	-40~+85
Dimensioni confezione standard	mm	Φ3,0×60 (fibra nuda) / Φ3,0×70 (tubo sciolto da 900 µm)

Note importanti sulle specifiche

Se dotato di connettori in fibra: la perdita di inserzione aumenta di 0,3 dB, la perdita di ritorno si riduce di 5 dB, il rapporto di estinzione si riduce di 2 dB.
Questo WDM con fusione PM supporta entrambi gli assi di polarizzazione contemporaneamente; nessun asse di polarizzazione verrà bloccato durante il funzionamento.

Analisi del codice di ordinazione

Formato modello: PMFUWDM-102-XX/XX-XXX-SXX-XX-XX-XX

Configurazione porte: 102 = 1×2 WDM bidirezionale
Coppia di lunghezze d'onda: 488/532, 488/633, 532/633, 532/780, 633/780, 633/840; S = Specifica personalizzata
Tipo di fibra: PM460, PM630; S = Specifica personalizzata
Dimensioni imballo: S3 = Φ3,0×60 mm; S4 = Φ3,0×70 mm; S = Specifica personalizzata
Tipo codino: 00 = Fibra nuda; 09 = Tubo sciolto da 900 µm
Lunghezza fibra: 08 = 0,8 m; 10 = 1 metro; S = Specifica personalizzata
Tipo connettore: FA = FC/APC; FP = FC/UPC; SA = SC/APC; SP = SC/UPC; S = Specifica personalizzata

Esempio di numero di modello

PMFUWDM-102-633/780-PM630-S4-09-10-FA
Significato: 1×2 WDM, 633/780 nm, fibra PM630-HP, alloggiamento Φ3,0×70 mm, tubo sciolto da 900 µm, fibra da 1 m, connettori FC/APC

Domande frequenti (FAQ)

Q1: Questo PM WDM può essere utilizzato sia per il multiplexing che per il demultiplexing?

R: Sì. Il componente è completamente bidirezionale. Combina due lunghezze d'onda laser sulla porta comune o dividi l'ingresso a doppia lunghezza d'onda in due bracci di uscita separati a lunghezza d'onda singola.

Q2: In che modo i connettori influiscono sulle prestazioni ottiche?

R: Tutte le versioni connettorizzate introdurranno un lieve degrado delle prestazioni: perdita di inserzione di +0,3 dB, perdita di ritorno di -5 dB e rapporto di estinzione di -2 dB rispetto alle unità in fibra nuda. La capacità di gestione della potenza rimane invariata.

D3: Qual è la differenza tra la fibra PM460-HP e PM630-HP?

R: PM460-HP è ottimizzato per lunghezze d'onda visibili più corte (488/532/633 nm). PM630-HP è progettato per bande visibili più lunghe (532/780, 633/780, 633/840 nm) per mantenere prestazioni di polarizzazione superiori a lunghezze d'onda più lunghe.

Q4: Potete fornire combinazioni di lunghezze d'onda personalizzate al di fuori delle serie standard elencate?

R: Coppie di lunghezze d'onda personalizzate, aggiornamenti ad alta potenza, lunghezze di fibra estese e tipi di connettori alternativi (LC, ST, MU) sono disponibili previa richiesta tecnica. Sono supportati anche i servizi di marcatura degli alloggiamenti OEM.

Q5: Qual è la forza di trazione massima consentita sui pigtail in fibra?

R: Il carico di trazione massimo nominale è 5 N. Una trazione eccessiva danneggerà la regione conica fusa e degraderà permanentemente le prestazioni ottiche.

Q6: Quale intervallo di temperature è adatto per il funzionamento a lungo termine?

R: da -40 °C a +85 °C per funzionamento continuo. La temperatura di conservazione corrisponde all'intervallo operativo; evitare la formazione di condensa all'interno dell'imballo metallico.

Copia CTA in basso

Richiedi un preventivo per campioni di laboratorio o ordini OEM all'ingrosso. Il nostro team tecnico può fornire assistenza con modifiche personalizzate di lunghezza d'onda, potenza e confezionamento. Contattaci tramite e-mail sales@gezhi.net o WhatsApp per supporto rapido e conferma dei tempi di consegna.
