Descrizione del prodotto

Visualizzazione del prodotto

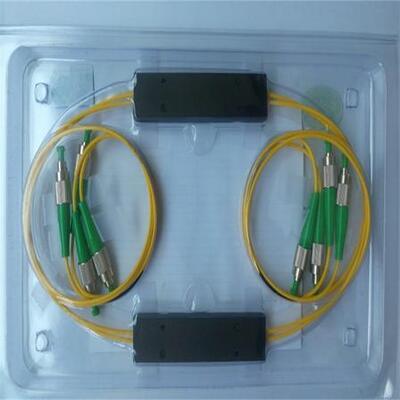

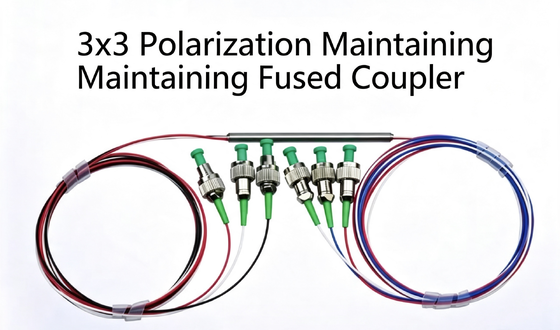

Il nostro accoppiatore fuso 3x3 PM è un splitter di fibra ottica che mantiene la polarizzazione, prodotto da Gezhi Photonics tramite una tecnologia conica biconica avanzata.Questo accoppiatore a fibra 3×3 PM divide uniformemente la luce di ingresso in tre porte di uscita uguali 33/33/33%Disponibile in molteplici lunghezze d'onda laser e di comunicazione comuni, il dispositivo presenta perdite di inserimento ultra basse,elevata perdita di ritorno e ottimo rapporto di estinzione di polarizzazione, ampiamente utilizzati nelle comunicazioni ottiche coerenti, nei sistemi di monitoraggio della potenza e negli strumenti di prova in fibra ottica di precisione.

Caratteristiche fondamentali

Perdita di inserimento bassa e perdita di eccesso massima di 1,0 dB
Perdita di ritorno elevata ≥ 55 dB
Alto rapporto di estinzione di polarizzazione ≥17 dB (testato su asse lento per impostazione predefinita)
Rapporto di accoppiamento uniforme 33/33/33 con tolleranza ± 10%
Opzioni multi lunghezza d'onda: 780nm, 980nm, 1030nm, 1064nm, 1310nm, 1550nm
Potenza nominale CW: 0,5W / 1W / 2W, pacchetto dissipatore di calore per impulsi di alta potenza > 10W/CW
Ampia gamma di temperature di esercizio -5°C ~ +75°C
Due dimensioni standard del pacchetto e pigtails e connettori in fibra personalizzabili
Entrambi gli assi di polarizzazione completamente funzionali senza blocco

Applicazioni tipiche

Sistemi di comunicazione ottica coerenti
Monitoraggio e rilevamento della potenza laser
Strumenti di prova di fibra ottica di precisione
Polarizzazione e manutenzione dei sistemi laser a fibra
Apparecchiature di rilevamento interferometrico
Ricerca ottica di laboratorio

Tabella delle specifiche tecniche

Parametro	Unità	Valori
Tipo		3x3
Lunghezza d'onda centrale	nm	780	980	1030	1064	1310	1550
Larghezza di banda della lunghezza d'onda operativa	nm	± 10	± 10	± 10	± 10	± 10	± 10
Perdita massima in eccesso	dB	1.0	1.0	1.0	1.0	0.8	0.8
Rapporto di estinzione	dB	≥ 17	≥ 17	≥ 17	≥ 17	≥ 17	≥ 17
Rapporto di accoppiamento	%	33/33/33	33/33/33	33/33/33	33/33/33	33/33/33	33/33/33
Tolleranza del rapporto di accoppiamento	%	± 10	± 10	± 10	± 10	± 10	± 10
Min perdita di ritorno	dB	≥ 55	≥ 55	≥ 55	≥ 55	≥ 55	≥ 55
Max CW Power Handling	W	0.5 / 1 / 2	0.5 / 1 / 2	0.5 / 1 / 2	0.5 / 1 / 2	0.5 / 1 / 2	0.5 / 1 / 2
Carico di trazione	N	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Temperatura di funzionamento	°C	-5 ~ +75	-5 ~ +75	-5 ~ +75	-5 ~ +75	-5 ~ +75	-5 ~ +75
Temperatura di conservazione	°C	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85
Dimensione standard del pacchetto	mm	3 × 60 mm (fibra nuda) / 4 × 70 mm (900 μm tubo sciolto)

Note importanti

L'accoppiatore a fusione PM supporta entrambi gli assi di polarizzazione e non può bloccare alcun asse; la prova standard del rapporto di estinzione viene eseguita su un asse lento.

Le specifiche di cui sopra si applicano ai dispositivi nudi senza connettori a fibra. Se dotati di connettori: la perdita di inserimento aumenta di 0,3 dB, la perdita di ritorno scende di 5 dB, il rapporto di estinzione diminuisce di 2 dB.

Per scenari ad alta potenza superiori a 10 W, l'imballaggio del dissipatore di calore è disponibile su richiesta.

Se utilizzato per applicazioni laser pulsate, si prega di fornire l'energia dell'impulso e la potenza di picco per il design personalizzato.

Pacco e layout delle porte

Alloggiamento di accoppiamento PM 3x3 standard con 6 porte a fibra: Port1, Port2, Port3 come gruppo di ingresso; Port4, Port5, Port6 come gruppo di uscita.

Spiegazione del codice di ordinazione

Modello formato:PMFBTC-XXXX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

Posizione	Codice dell'articolo	Codice e descrizione facoltativi
①	Lunghezza d'onda	780 = 780 nm 980 = 980 nm 1030 = 1030 nm 1064 = 1064 nm 1310 = 1310 nm 1550 = 1550 nm S = lunghezza d'onda specificata su misura
②	Tipo di configurazione	33 = accoppiatore fuso 3×3 PM
③	Tipo di fibra	PM780 / PM980 / PM1060 / PM1300 / PM1550 S = tipo di fibra su misura
④	Manovra dell' energia	0L = 0,5W 01 = 1W 02 = 2W
⑤	Dimensioni del pacchetto	S3 = 3,0 × 60 mm S4 = 4,0 × 70 mm S = Dimensione del pacchetto personalizzato
⑥	Tipo di coda di maiale	00 = fibra nuda 09 = tubo libero di 900 μm
⑦	Lunghezza della fibra	08 = 0,8 m 10 = 1m S = lunghezza della fibra su misura
⑧	Tipo di connettore	FA = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = connettore personalizzato

Servizio di personalizzazione

Gezhi Photonics supporta la personalizzazione completa per gli accoppiatori fusi 3x3 PM:

Lunghezze d'onda e larghezza di banda operative personalizzate
Imballaggi speciali per dissipatori di calore ad alta potenza per laser CW / impulso
Lunghezza della fibra su misura, tipi di connettori (FC, SC, LC ecc.)
Requisiti speciali in materia di dimensioni e etichettatura
Rapporto di prova e parametri di prestazione ottica personalizzati
