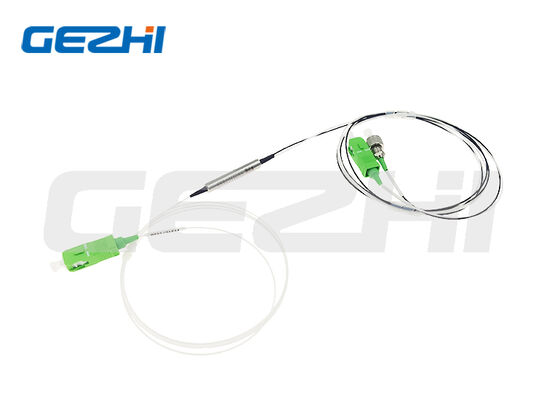

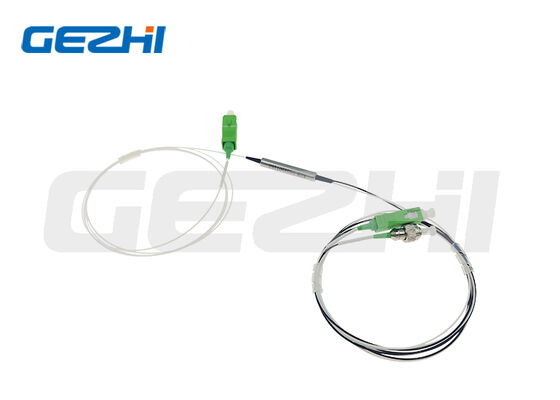

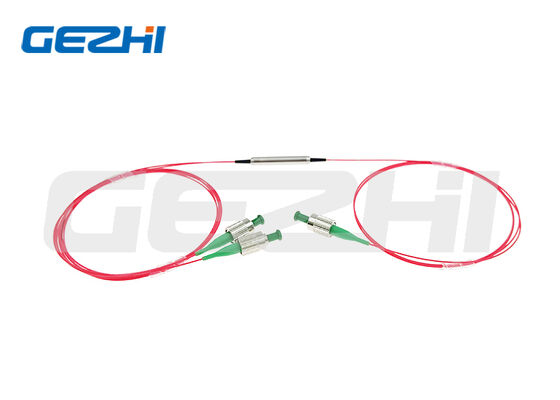

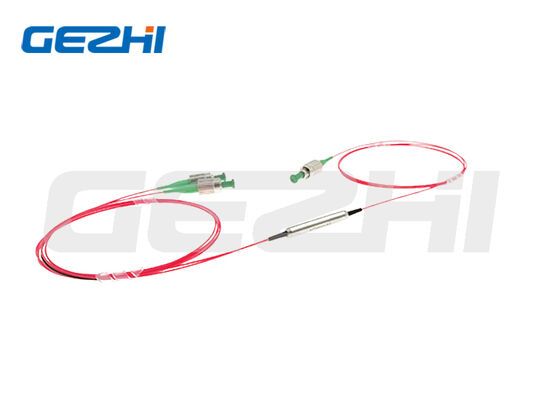

Dispositivo di mantenimento della polarizzazione DWDM 1×2 PM1550 con lunghezza d'onda di 1550 nm, bassa perdita di inserzione ed elevato rapporto di estinzione

Name: Dispositivo di mantenimento della polarizzazione DWDM 1×2 PM1550 con lunghezza d'onda di 1550 nm, bassa perdita di inserzione ed elevato rapporto di estinzione
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Dispositivo DWDM 1×2 PM1550
Price: 638.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	Dispositivo DWDM 1×2 PM1550
Moq:	1 pz
prezzo:	US$288-US$988
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE RoHS,ISO9001

Documento:

1x2 PM DWDM.pdf

Lunghezza d'onda:

1550 nm

Tipo di fibra:

PM1550

Spaziatura dei canali:

50GHz/100GHz/200GHz

Perdita di inserzione:

≤1,0 dB / ≤ 0,8 dB / ≤ 0,8 dB

Rapporto di estinzione:

≥20dB

Dimensione del pacchetto:

Φ5,5×35 mm

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000 pezzi al mese

Evidenziare:

Dispositivo DWDM a 1550 nm a mantenimento di polarizzazione

Componente a mantenimento di polarizzazione a 1550 nm

Dispositivo DWDM a 1550 nm a basso inserzione di perdita e a mantenimento di polarizzazione

Descrizione del prodotto

Dispositivo DWDM per mantenimento della polarizzazione DWDM 1 × 2 PM1550

1. Introduzione al prodotto

Il multiplexer a divisione di lunghezza d'onda densa con mantenimento della polarizzazione 1×2 (PM DWDM) è un dispositivo ottico passivo a mantenimento della polarizzazione auto-sviluppato da Gezhi Photonics. Progettato in stretta conformità con la griglia di lunghezza d'onda standard ITU, adotta un rivestimento ottico di precisione e una tecnologia di accoppiamento delle fibre che mantiene la polarizzazione per realizzare la divisione/combinazione di segnali ottici a canale singolo preservando completamente lo stato di polarizzazione della luce incidente.

Caratterizzato da bassa perdita di inserzione, elevata perdita di ritorno, elevato rapporto di estinzione ed eccellente stabilità alla deriva termica, il componente supporta tre spaziature dei canali ITU standard: 50 GHz, 100 GHz e 200 GHz. Gestisce potenza a onda continua da 0,3 W a 5 W, con confezione personalizzata del dissipatore di calore disponibile per applicazioni ad alta potenza oltre 10 W. Ampiamente utilizzato nei sistemi di comunicazione ottica sensibili alla polarizzazione, tra cui la trasmissione CATV, i sistemi WDM backbone e le reti di accesso ottico EPON/GPON.

2. Caratteristiche principali e applicazioni tipiche

Caratteristiche principali	Applicazioni tipiche
Bassa perdita di inserzione	Sistemi di trasmissione ottica CATV
Perdita di rendimento elevata	Sistemi di trasmissione WDM ad alta densità di backbone
Elevato rapporto di estinzione	Reti di accesso ottico passive EPON / GPON
Eccellente stabilità termica sia per la lunghezza d'onda che per la perdita di inserzione	Sistemi di test ottici di precisione che richiedono una polarizzazione stabile
Opzioni multiple di spaziatura dei canali: 50GHz / 100GHz / 200GHz	Sistemi di test ottici di precisione che richiedono una polarizzazione stabile
Gradi multipli di gestione della potenza CW; pacchetto dissipatore di calore per uso ad alta potenza	Divisione/combinazione del raggio laser continuo e pulsato per scenari industriali ad alta potenza
Pacchetto metallico standard compatto: Φ5,5×35 mm, facile da integrare nel sistema
Pigtail, lunghezza della fibra e connettori in fibra personalizzabili; Moduli DWDM 1×N PM disponibili su richiesta

3. Specifiche principali

Parametri	Unità	50GHz	100GHz	200GHz
Spaziatura dei canali	GHz	50	100	200
Banda passante del canale (@-0,5 dB)	nm	>0,1	>0,22	>0,5
Perdita di inserzione (porta passaggio)	dB	≤1,0	≤0,8	≤0,8
Perdita di inserzione (porta riflettente)	dB	≤0,7	≤0,5	≤0,5
Isolamento (Porto Passaporto)	dB	≥25	≥25	≥25
Isolamento (porta riflettente)	dB	≥13	≥13	≥13
Rapporto di estinzione	dB	≥20	≥20	≥20
Perdita di ritorno	dB	≥50	≥50	≥50
Stabilità termica della lunghezza d'onda	nm/℃	≤0,003	≤0,003	≤0,003
Stabilità termica della perdita di inserzione	dB/℃	≤0,005	≤0,005	≤0,005
Gestione della potenza massima in CW	W	0,3 / 1 / 5 (opzionale)	0,3 / 1 / 5 (opzionale)	0,3 / 1 / 5 (opzionale)
Carico di trazione	N	≤5	≤5	≤5
Temperatura operativa	℃	-5~+75	-5~+75	-5~+75
Temperatura di conservazione	℃	-40~+85	-40~+85	-40~+85
Dimensioni del pacchetto standard	mm	Φ5,5×35	Φ5,5×35	Φ5,5×35

Note

Le specifiche sopra riportate si applicano ai dispositivi nudi senza connettori. Se dotato di connettori, la perdita di inserzione aumenterà di 0,3 dB, la perdita di ritorno diminuirà di 5 dB e il rapporto di estinzione diminuirà di 2 dB.

Il pacchetto dissipatore di calore è disponibile per applicazioni con potenza superiore a 10 W.

Per le applicazioni laser pulsate, informarci in anticipo sull'energia dell'impulso e sulla potenza di picco.

Sono disponibili moduli DWDM 1×N PM personalizzati; si prega di contattare Gezhi Photonics per soluzioni.

4.Tabella di definizione dei codici di ordinazione

Formato modello: PMDWDM-①-②-③-④-⑤-⑥-⑦-⑧-⑨

	Codice opzionale e descrizione corrispondente
① Spaziatura tra i canali	050=50GHz; 100=100GHz; 200=200GHz
② Lunghezza d'onda centrale	C21=1560,61 nm; C23=1558,98 nm; S=Lunghezza d'onda specificata dal cliente
③ Asse di lavoro	B=Sia l'asse lento che quello veloce possono essere utilizzati; F=Solo Asse Lento, Asse Veloce bloccato
④ Tipo di fibra	PM1550; S=Fibra specificata su misura
⑤ Gestione della potenza	0L=0,3W; 01=1W; 02=2W
⑥ Dimensioni del pacchetto	S1=Φ5,5×35 mm; S=dimensione del pacchetto personalizzata
⑦ Tipo codino	00=Fibra nuda; 09=tubo sciolto da 900μm
⑧ Lunghezza della fibra	08=0,8 m; 10=1m; S=Lunghezza personalizzata
⑨ Tipo di connettore	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Connettore personalizzato

5.Tipo di pacco

6.Chi siamo

Gezhi Photonics Co., Ltd possiede un'officina operativa di 1500 metri quadrati, utilizza una stanza pulita, senza polvere, ordinata e pianificata. con 20 anni di esperienza nel team tecnico che ha reso i prodotti GEZHI affidabili, stabili e altamente qualificati. Inoltre, con 160 lavoratori con piena esperienza nella produzione veloce, efficiente e qualificata. Il suo aumento della capacità dei prodotti GEZHI, con alta qualità e prezzo ragionevole e competitivo. Gezhi Photonics continua a collaborare con operatori di telecomunicazioni nazionali e internazionali, fornitori di apparecchiature, università, società scientifiche e di ricerca, oltre a sfruttare il proprio talento sociale, le informazioni e la tecnologia a beneficio dello sviluppo aziendale. Grazie ai nostri eccellenti servizi di ingegneria, progettazione personalizzata, supporto tecnico, revisione del prodotto, prototipazione rapida di campioni e produzione di massa con consegna rapida per i nostri clienti, serviamo più di 30 paesi e regioni tra cui Europa, Stati Uniti, Sud-est asiatico, Medio Oriente, ecc.

Dispositivo di mantenimento della polarizzazione DWDM 1×2 PM1550 con lunghezza d'onda di 1550 nm, bassa perdita di inserzione ed elevato rapporto di estinzione

7.Il nostro certificato
