polarizzazione dei porti 532nm/633nm 3 che mantiene TGG circolatore ottico basato per l'amplificatore della fibra

Name: polarizzazione dei porti 532nm/633nm 3 che mantiene TGG circolatore ottico basato per l'amplificatore della fibra
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: circolatore ottica di 532nm/633nm PM
Price: 638.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	circolatore ottica di 532nm/633nm PM
Moq:	1PC
prezzo:	US$288-US$988
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE RoHS,ISO9001

Lunghezza d'onda:

532nm/633nm

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000pcs al mese

Evidenziare:

Una polarizzazione di 3 porti che mantiene circolatore ottica

TGG ha basato la polarizzazione che mantiene la circolatore ottica

TGG ha basato la circolatore ottica di PM

Descrizione del prodotto

532nm/633nm 3 porte di polarizzazione mantenendo il circolatore ottico TGG basato su amplificatore a fibra

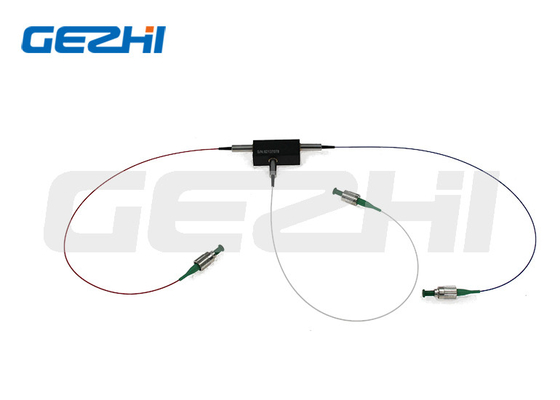

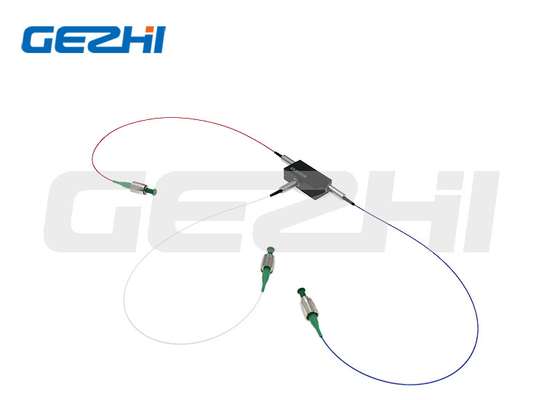

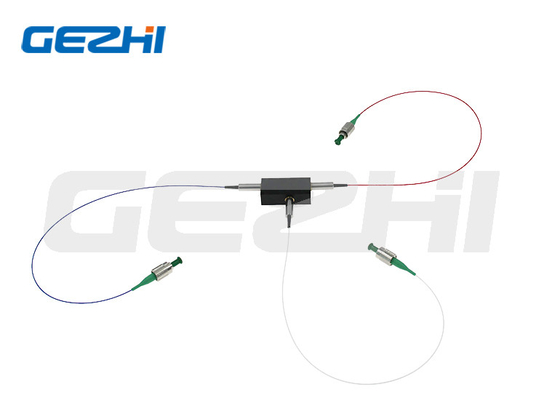

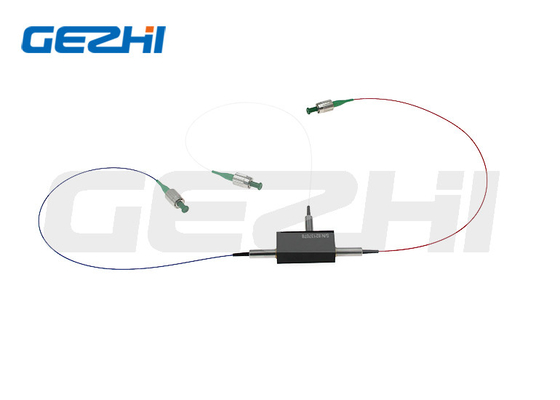

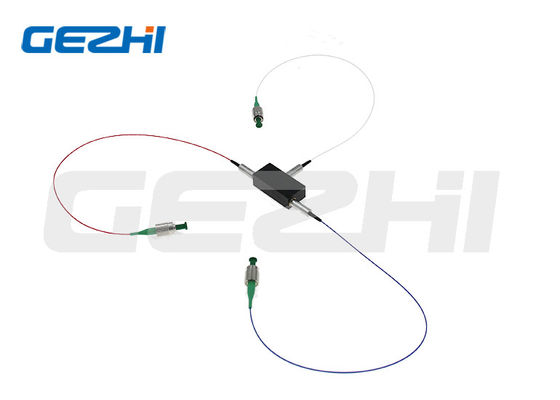

Visualizzazione del prodotto

Il circolatore ottico basato su TGG 532nm/633nm è un componente ad onde luminose ad alte prestazioni che incanala i segnali in entrata dalla porta 1 alla porta 2 e i segnali in entrata dalla porta 2 alla porta 3.Questi circolatori presentano basse perdite di inserimento, elevato isolamento, elevata potenza, elevato PER, elevata perdita di ritorno, eccellente stabilità ambientale e affidabilità.

Caratteristiche chiave

Basse perdite di inserimento
Perdite di rendimento elevate
Alta isolamento
Alta stabilità e affidabilità

Applicazioni

Amplificatore a fibra
Strumento di prova
Sensore a fibra
Apparecchiature mediche

Specifiche tecniche

Parametro	Unità	Valore
Tipo di porta	-	3 Porto
Lunghezza d'onda centrale	nm	532. 633
Intervallo di lunghezza d'onda operativa	nm	± 5
Isolamento massimo a 23°C	dB	22
Min. Isolamento a 23°C	dB	20
Tip. Perdita di inserimento a 23°C	dB	1.6
Max. Perdita di inserimento a 23°C	dB	2.0
Rapporto di estinzione minimo a 23°C (tipo di fibra PM)	dB	20
Max. Perdite dipendenti dalla polarizzazione a 23°C (tipo di fibra SM)	dB	0.15
Min. Perdite di ritorno a 23°C (input/output)	dB	40
Min. Conversazione incrociata	dB	40
Potenza ottica media massima (comprese le porte 1 e 2)	W	0.5, 1, 2
Max. Potenza di picco per ns Pulso	kW	10 o specificato
Max. carico di trazione	N	5
Dimensione del pacchetto	mm	44x28x26
Temperatura di funzionamento	°C	+10~+50
Temperatura di conservazione	°C	0~+60

Nota:

1. Le specifiche di cui sopra sono per dispositivi senza connettore. Se con connettore, IL sarà 0.3dB superiore, perdita di ritorno sarà ridotto 5dB e Extinction Ratio ridurrà 2dB.

2Se c'è un'applicazione di impulso, si prega di essere sicuri di informarci dell'energia di impulso e della potenza di picco.

Dimensioni del pacchetto

Informazioni sull'ordine

Parametro	Opzioni
1 Porto	3=3porto
2 Lunghezza d'onda	532- 633; 680; 780; 808; 850; 930; 980; 1030; 1053; 1064; 1150nm; S=Specificare
3 Allineamento dell'asse	B = funzionamento su entrambi gli assi; F = funzionamento su assi lenti, assi veloci bloccati; N = tipo non PM disponibile
4 Gestione dell'energia	0L=0,5W; 01=1W; 02=2W; 10=10W; 10=20W; S=Specificare
5 Tipo di fibra	PM460; PM630; PM780; PM980; PM1060; S=Specificare
6 Dimensioni del pacchetto	T2=70x28x26mm; S=Specificare
7 Tipo di coda di maiale	00 = fibra nuda; 09 = tubo sciolto da 900um
8 Lunghezza della fibra	08=0,8m; 10=1m; S=Specificare
9 Tipo di connettore	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specificare
10 Potenza massima del polso	00 = Onda continua, 10 = 10kW, 20 = 20kW, SS = specificato
