Attenuatore Ottico Variabile PM 532-2050nm con Alta Precisione di Regolazione e Ampio Range di Attenuazione

Name: Attenuatore Ottico Variabile PM 532-2050nm con Alta Precisione di Regolazione e Ampio Range di Attenuazione
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PMMVOA-
Price: 438.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	PMMVOA-
Moq:	1 pz
prezzo:	US$188-US$688
Tempi di consegna:	2-3 settimane
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE/RoHS/ISO9001

Documento:

532-2050nm PM Manual VOA.pdf

Gamma di lunghezze d'onda:

532-2050nm

intervallo di attenuazione:

0,6~60 dB / 0,8~60 dB

Perdita di inserzione:

0,6 dB/0,8 dB

Rapporto di estinzione:

18dB/20dB

Gestione della potenza:

500 MW

Dimensioni del pacchetto:

26×18×8 mm

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

1000 pezzi al mese

Evidenziare:

Attenuatore ottico variabile manuale 532-2050nm PM

VOA PM ad Alta Precisione di Regolazione

VOA a Mantenimento di Polarizzazione con Ampio Range di Attenuazione

Descrizione del prodotto

Attenuatore ottico variabile manuale 532-2050nm Polarizzazione mantenimento VOA

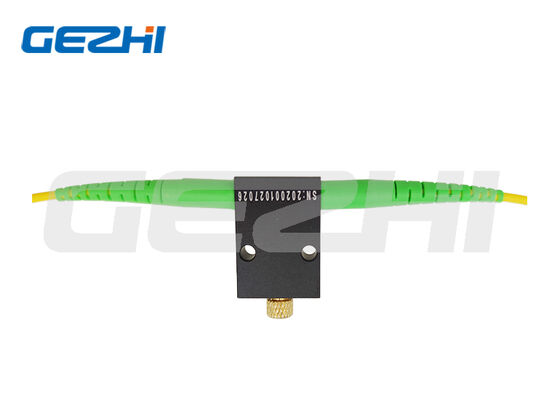

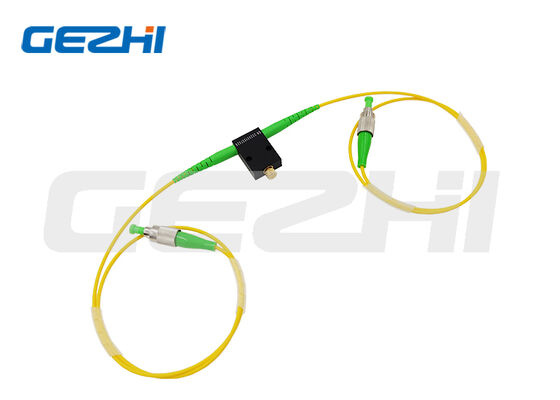

Visualizzazione del prodotto

L'attenuatore ottico variabile manuale PM di Gezhi Photonics (PM VOA) copre una larga lunghezza d'onda da 532 nm a 2050 nm, costruito con il design della fibra PM panda.È un attenuatore a fibra regolabile manualmente ad alta precisione progettato per un controllo accurato dell'attenuazione della potenza otticaCon perdite di inserimento ultra basse, ampio range di sintonizzazione di attenuazione e rapporto di estinzione di polarizzazione superiore,Questo manuale PM VOA è ampiamente utilizzato nelle piattaforme di test di comunicazione ottica e nei sistemi di misurazione dei laboratori fotonici.

Caratteristiche fondamentali

Alta precisione di regolazione: 0.02dB di sintonizzazione per un controllo di potenza ultra preciso
Ampia gamma di attenuazione: 0,6 ~ 60dB / 0,8 ~ 60dB opzionale per tutte le bande d'onda
Basse perdite massime di inserimento: IL minimo fino a 0,6 dB (versione a fibra nuda)
Alto rapporto di estinzione e perdita di ritorno: Min ER fino a 20 dB, RL ≥50 dB
Larghezza d'onda di lavoro: 532 nm ~ 2050 nm copertura multionda
Alta potenza di gestione: fino a 500mW di potenza di ingresso ottico
Pacchetto robusto e compatto: Mini alloggiamento in metallo da 26×18×8 mm
Performance a temperatura stabile: 0~+70°C di funzionamento, -40~+85°C di conservazione
Fibra PM Panda Pigtail standard, connettore personalizzabile e lunghezza della fibra

Applicazioni tipiche

Prova e taratura del sistema di comunicazione ottica
Misurazione ottica di laboratorio di fotonica
Polarizzazione mantenimento banco di prova della fibra
Controllo dell'attenuazione della potenza del laser (532/1064/1550/2000nm laser)
Sensore di fibra e piattaforma sperimentale di polarizzazione

Specifiche tecniche complete

Parametro	Valore specifico
Lunghezza d'onda centrale coperta	532,633,780,850,980,1064,1310,1550,2000,2050nm
Larghezza di banda della lunghezza d'onda operativa	±20nm / ±40nm (dipende dalla banda d'onda)
Distanza di sintonizzazione di attenuazione	00,6 ~ 60 dB / 0,8 ~ 60 dB
Perdita massima di inserimento di fibre nude	0.6dB / 0.8dB; versione del connettore IL +0.3dB
Rapporto di estinzione min @23°C	18dB / 20dB; versione connessione ER -2dB
Min perdita di ritorno	≥ 50 dB; versione con connettore RL -5 dB
Precisione di regolazione	00,02 dB
Potenza massima	500 mW
Tipo di fibra interna	Fibra PM Panda
Temperatura di funzionamento	0 ~ + 70°C
Temperatura di conservazione	-40 ~ +85°C

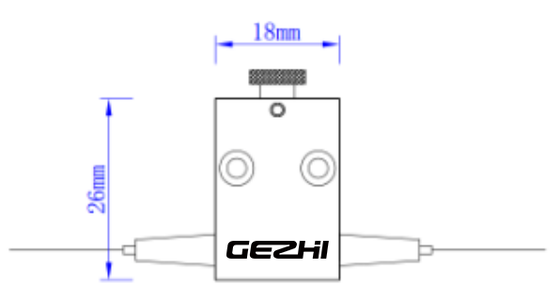

Dimensione standard del pacchetto	26 × 18 × 8 mm
Allineamento dell'asse del connettore predefinito	Allineamento della chiave dell'asse lento

Guida ai codici di ordinazione

Modello di codice:PMMVOA-1111-2-333-4-5-6-77

Segmento di codice	Definizione	Codici facoltativi e descrizione
1111	Lunghezza d'onda centrale	2000=2000nm, 1550=1550nm, 1310=1310nm, 1064=1064nm, SSSS=Lenghe d'onda specificate su misura
2	Asse di lavoro	B = entrambi gli assi funzionanti, F = asse veloce bloccato
333	Tipo di fibra PM	001=PM1550, 002=PM1310, 003=PM980, 045=PM1950, SSS=Fibra specificata su misura
4	Dimensione del pacchetto	0=Standard 26×18×8mm, S=Custom Size
5	Tipo di coda di maiale	0=fibra nuda, 1=tubo sciolto di 900μm, S=Custom Pigtail
6	Lunghezza della fibra	0.8=0.8m, 1.0=1m, S=Lenghe della fibra personalizzata
77	Tipo di connettore	0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Nessuno (senza connettore), S=connettore personalizzato

Opzioni di personalizzazione

Lunghezza d'onda centrale e larghezza di banda operativa personalizzate
Disegno di polarizzazione di lavoro ad asse veloce bloccato / a doppio asse
Fibra nuda, pigtail a tubo sciolto di 900 μm facoltativo
Lunghezza di fibre multiple da 0,8 m a metri personalizzati
Collegatori a fibra FC/SC UPC/APC, allineamento chiave personalizzato
Dimensione non standard del pacchetto su richiesta

Informazioni aziendali

Gezhi Photonics Co., Ltd è un produttore professionale di componenti di fibra di polarizzazione, accoppiatori fusi, splitter di fibra e dispositivi ottici passivi.Tutti gli accoppiatori PM sono testati rigorosamente prima della consegna, prestazioni stabili per i clienti industriali, di laboratorio e di comunicazione a livello globale.
