Polarizzazione basata su cristallo TGG Circolatore ottico di mantenimento con alto rapporto di estinzione, bassa perdita di inserimento e copertura di larga lunghezza d'onda

Name: Polarizzazione basata su cristallo TGG Circolatore ottico di mantenimento con alto rapporto di estinzione, bassa perdita di inserimento e copertura di larga lunghezza d'onda
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circolatore ottico con mantenimento della polarizzazione TGG a 3 porte
Price: 638.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	Circolatore ottico con mantenimento della polarizzazione TGG a 3 porte
Moq:	1 pz
prezzo:	US$288-US$988
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE RoHS,ISO9001

Lunghezza d'onda operativa:

532/635/680/780/808/850/930/980/1030/1053/1064/1150 nm

Perdita di inserzione:

≤1,5 dB (780-1150 nm); ≤2,5 dB (532/635/680 nm)

Isolamento minimo:

≥20/≥22dB

Rapporto di estinzione:

≥18 dB (Tipo B); ≥20dB (Tipo F)

Potenza CW massima:

0,5/5/10/20W

Dimensioni del pacchetto:

70×28×26mm

Imballaggi particolari:

Scatola di carta

Descrizione del prodotto

Polarizzazione mantenendo il circolatore ottico basato su TGG (532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150nm)

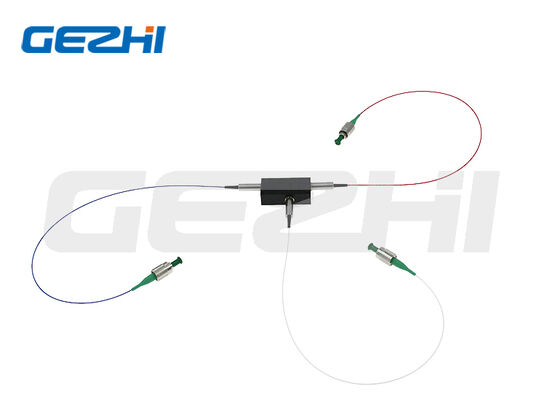

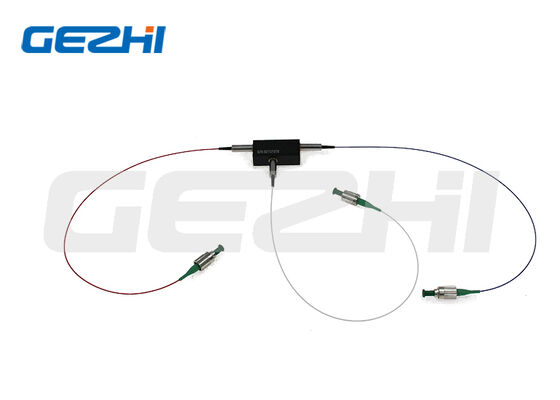

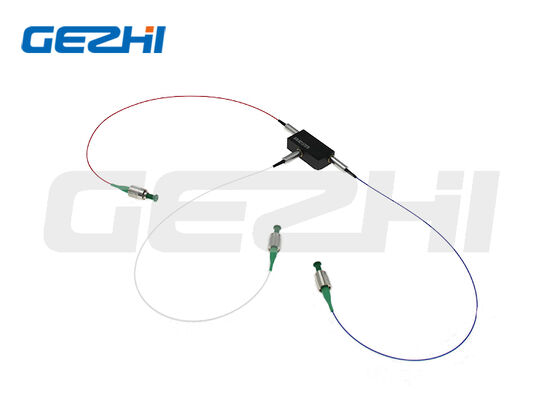

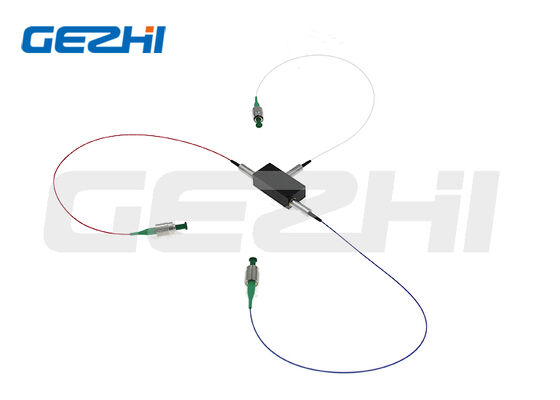

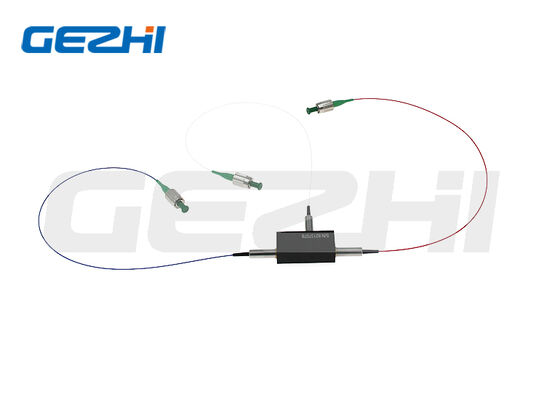

Visualizzazione del prodotto

Il circolatore ottico basato sulla polarizzazione TGG di Gezhi Photonics adotta il cristallo magneto-ottico di terbio gallio granato ad alte prestazioni come componente principale.Copre un'ampia gamma di lunghezze d'onda da 532 nm a 1150 nm, comprese le bande comuni visibili e vicino infrarossi.

Questo circolatore PM è dotato di perdite di inserimento ultra basse, isolamento superiore, alto rapporto di estinzione e perdita di ritorno elevata.e due modalità di funzionamento dell'asse di polarizzazione (solo a doppio asse di tipo B e a passo lento di tipo F)Il pacchetto compatto standard 70×28×26mm è disponibile, con fibra pigtail completamente personalizzabile, lunghezza della fibra, tipo di connettore e potenza di picco dell'impulso.strumenti ottici medici e sistemi di prova ottici di precisione.

Caratteristiche chiave

Basse perdite di inserimento: ≤ 1,5 dB per le bande 780 ∼ 1150 nm, ≤ 2,5 dB per le bande 532/635/680 nm
Isolamento elevato: isolamento minimo ≥ 20 dB, isolamento massimo ≥ 26 dB
Alto rapporto di estinzione: ≥18dB (tipo B), ≥20dB (tipo F)
Perdita di ritorno elevata ≥ 45 dB, crosstalk ultra-basso
Copertura a larga lunghezza d'onda: 532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150 nm
Opzioni di potenza CW multiple: 0,5W, 5W, 10W, 20W
Due modalità di allineamento della polarizzazione: B (entrambi gli assi), F (solo lenti assi)
Vari tipi di fibre PM: PM460, PM630, PM780, PM980, PM1060
Opzionale: fibra nuda / tubo sciolto di 900 μm; lunghezza di fibra personalizzabile
Opzioni multiple di connettore: FC/UPC, FC/APC, SC/UPC, SC/APC
Ampia gamma di temperature di lavoro: 0°C ~ +60°C; temperatura di conservazione: -10°C ~ +75°C
Sostengono le specifiche di imballaggio personalizzato, lunghezza d'onda e potenza di impulso

Applicazioni tipiche

Amplificatori e sistemi laser a fibra
Apparecchiature ottiche mediche e laser medici
Strumenti ottici di prova e misura
Circuiti ottici a polarizzazione di precisione
Interferometria e laboratori di ricerca

Specifiche tecniche

Parametro	Unità	Specificità
Lunghezza d'onda operativa	nm	532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150
Larghezza di banda della lunghezza d'onda	nm	±5 / ±10 (dipende dalla lunghezza d'onda)
Perdita di inserimento	dB	≤ 1,5 (780 ∼ 1150 nm); ≤ 2,5 (532/635/680 nm)
Isolamento minimo	dB	≥ 20 / ≥ 22
Isolamento massimo	dB	≥ 25 / ≥ 26
Rapporto di estinzione (tipo B)	dB	≥ 18
Rapporto di estinzione (tipo F)	dB	≥ 20
Risultato di perdita	dB	≥ 45
Intercettazione	dB	≥ 45
Max CW Power Handling	W	0.5 / 5 / 10 / 20
Carico di trazione	N	≤ 5
Temperatura di funzionamento	°C	0 ~ + 60
Temperatura di conservazione	°C	-10 ~ +75
Dimensione standard del pacchetto	mm	70×28×26

Note importanti

Le specifiche di cui sopra si applicano ai dispositivi senza connettori: se dotati di connettori, la perdita di inserimento aumenta di 0,3 dB, la perdita di ritorno diminuisce di 5 dB,e il rapporto di estinzione diminuirà di 2dB.

Per le applicazioni di funzionamento a impulso, si prega di informarci in anticipo dell'energia di impulso e della potenza di picco per abbinare il prodotto adatto.

Dimensioni

Informazioni sull'ordine

Codice modello: PMCIR-X-XXXX-X-XX-XXXX-XX-XX-XX-XX-XX-XX-XX-XX

Numero di serie.	Parametro	Definizione del codice
①	Port	3 = 3 porte
②	Lunghezza d'onda	532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150 S = lunghezza d'onda specificata su misura
③	Allineamento dell'asse	B = funzionamento di entrambi gli assi F = Asse lenta in funzione, asse veloce bloccato N = tipo non PM
④	Manovra dell' energia	0L = 0,5W 01 = 1W 10 = 10W 20 = 20W S = Potenza specificata su misura
⑤	Tipo di fibra	PM460 / PM630 / PM780 / PM980 / PM1060 S = fibra specificata su misura
⑥	Dimensione del pacchetto	T2 = 70 × 28 × 26 mm standard S = Dimensione del pacchetto specificata su misura
⑦	Tipo di coda di maiale	00 = fibre nude 09 = tubo libero di 900 μm
⑧	Lunghezza della fibra	08 = 0,8 m 10 = 1m S = lunghezza specificata su misura
⑨	Tipo di connettore	FP = FC/UPC FA = FC/APC SP = SC/UPC SA = SC/APC S = connettore specificato su misura / fibra nuda senza connettore
⑩	Potenza massima dell'impulso	00 = onda continua (CW) 10 = 10 kW di potenza massima 20 = 20 kW di potenza massima SS = Potenza di impulso specificata su misura

Tabella delle informazioni sull'imballaggio

Articolo	Dettagli
Tipo di imballaggio	Busta di PE individuale o imballaggio personalizzato
Opzione etichetta	Etichetta del prodotto / OEM
Cartone esterno	Cartone di esportazione standard
Supporto per campione	Disponibile
Fornitura a sfero	Disponibile
