Dettagli:
Termini di pagamento e spedizione:
|
Tipo del pacchetto: | Tubo d'acciaio | Tipo della fibra: | Fibra PM Panda |
---|---|---|---|
Tipo del connettore: | FC/UPC, FC/APC, SC/UPC, SC/APC o su misura | Materiale: | PVC |
Applicazioni: | Reti di GPON | Porto: | 1X2 |
Evidenziare: | Componenti di mantenimento DWDM di polarizzazione,Reti PM DWDM di GPON,Multiplexor denso di divisione di lunghezza d'onda di PM |

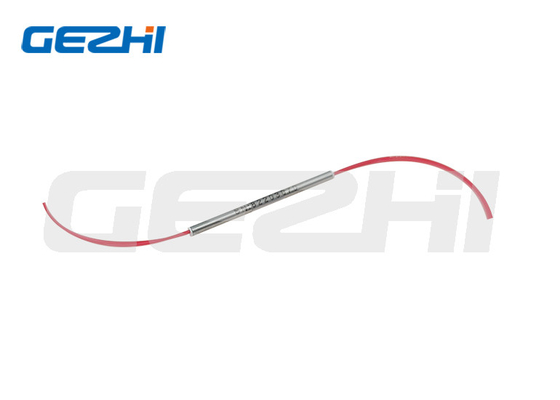

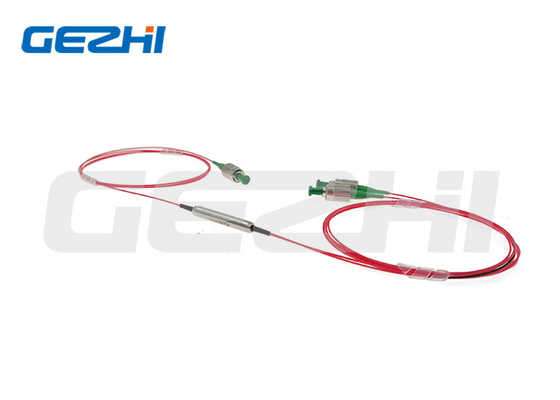

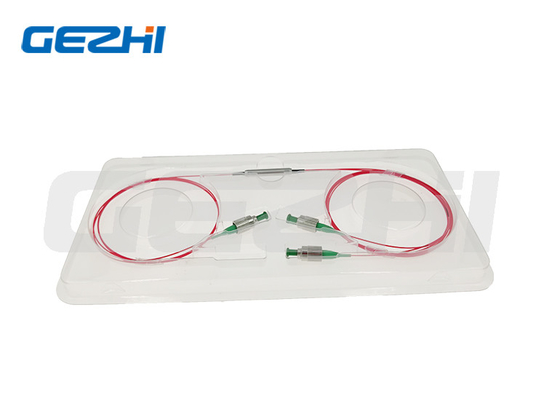

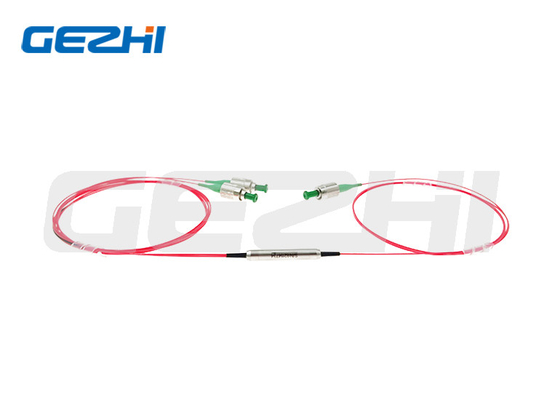

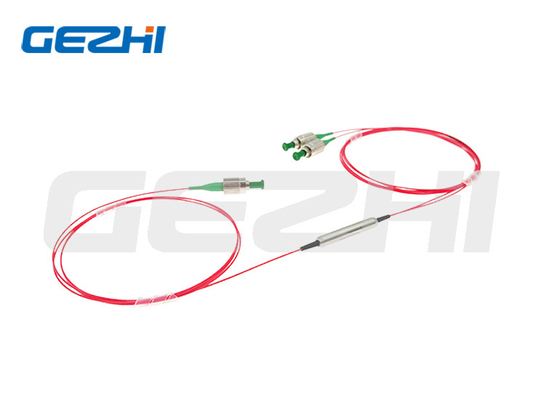

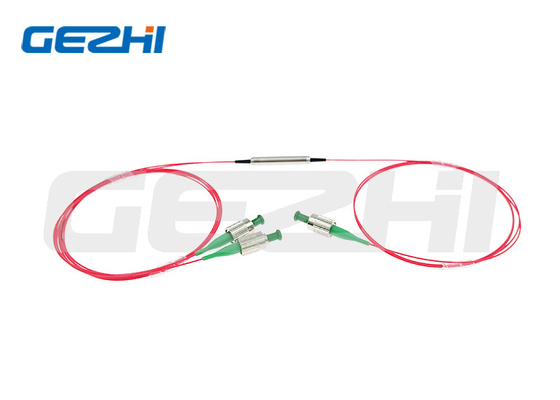

Polarizzazione che mantiene il multiplexor denso di divisione di lunghezza d'onda per le reti di GPON
Panoramica del prodotto
La polarizzazione di fotonica di Gezhi che mantiene la serie densa del multiplexor di divisione di lunghezza d'onda è progettata e manifatturiero alla norma internazionale, il PM DWDM può conservare la polarizzazione dei segnali ottici. I dispositivi usano in condizioni ambientali i filtri stabili dal film sottile e la tecnologia d'imballaggio avanzata per raggiungere un ampio passband, una perdita di inserzione bassa, un alto isolamento del canale, una stabilità ambientale eccellente e un alto rapporto dell'estinzione. La polarizzazione che mantiene il WDM denso può essere usata individualmente per eseguire un singolo canale per aggiungere o caderla la funzione o può essere utilizzata nei sistemi di DWDM e nei sistemi del sensore.
Applicazione
Modulo di DWDM
Sistema di DWDM
Reti di GPON
Collegamenti di CATV
Caratteristiche
Perdita di inserzione bassa
Alta attenuazione di riflessione
Alto isolamento
Alte affidabilità & stabilità
Specifiche di prodotto
Parametri | Unità | Valori | ||
Spazio di Manica | Gigahertz | 100 | 200 | |
Lunghezza d'onda concentrare | nanometro | Griglia del ITU | ||
Accuratezza concentrare di lunghezza d'onda | nanometro | ±0.05 | ±0.1 | |
Banda di passaggio di Manica (@-0.5dB) | nanometro | 0,22 | 0,5 | |
Perdita di inserzione massima a 23℃ | Manica di trasmissione | dB | 1,0 | 0,9 |
Manica di riflessione | dB | 0,4 | 0,4 | |
Min. Isolation a 23℃ | A canale adiacente | dB | 30 | 30 |
Manica Non adiacente | dB | 40 | 40 | |
Manica di riflessione | dB | 12 | 12 | |
Max. Channel Flatness | dB | 0,3 | ||
Min. Extinction Ratio a 23℃ | dB | 20 | ||
Stabilità termica di Max. Wavelength | nm/℃ | 0,003 | ||
Stabilità termica massima di perdita di inserzione | dB/℃ | 0,005 | ||
Minuti attenuazione di riflessione a 23℃ | dB | 50 | ||
Max. Power Handling (CW) | Mw | 500 | ||
Tipo della fibra | - | Fibra del panda di PM | ||
Temperatura di funzionamento | ℃ | 0~+70 | ||
Temperatura di stoccaggio | ℃ | -40~+85 |
Con il connettore, l'IL è 0.3dB più su, RL è 5dB abbassarsi ed il ER è 2dB più basso.
La chiave del connettore è stata allineata per rallentare l'asse.
Dimensioni
Informazioni di ordinazione
PMDWDM-11-234-555-67-8-999 | |
11 - Lunghezza d'onda: | 26=26CH, 27=27CH,…, 40=40CH, 41=41CH, SS=Specified |
2 - Configurazione: | 2=1x1, 3=1x2 |
3 - Spazio di Manica: | 1=100G, 2=200G |
4 - Asse di lavoro: | Il funzionamento di asse di B=Both, asse di F=Fast ha bloccato |
555 - Tipo della fibra: | 001=PM1550, 002=PM1310, SSS=Specified |
6 - Dimensioni del pacchetto: | 0=φ5.5x35mm, S=Specified |
7 - Tipo della treccia: | 0=bare fibra, tubo sciolto di 1=900μm |
8 - Lunghezza della fibra: | 0.8=0.8m, 1.0=1m, S=Specified |
999 - Tipo del connettore: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
