1x2 Port Polarization Maintaining Filter WDM con Bassa Perdita di Inserzione e Alta Perdita di Ritorno per Sistemi CATV

Name: 1x2 Port Polarization Maintaining Filter WDM con Bassa Perdita di Inserzione e Alta Perdita di Ritorno per Sistemi CATV
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PM FWDM
Price: 638.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	PM FWDM
Moq:	1pc
prezzo:	US$288-US$988
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS,ISO9001

Tipo di connettore:

FC/UPC, FC/APC, SC/UPC, SC/APC o su misura

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000pcs al mese

Evidenziare:

filtro di mantenimento da polarizzazione 1x2

Filtro di mantenimento da polarizzazione del sistema di CATV

Multiplexor di divisione di lunghezza d'onda di PM

Descrizione del prodotto

1x2 Multiplexatore di divisione della lunghezza d'onda del filtro di mantenimento della polarizzazione per il sistema CATV

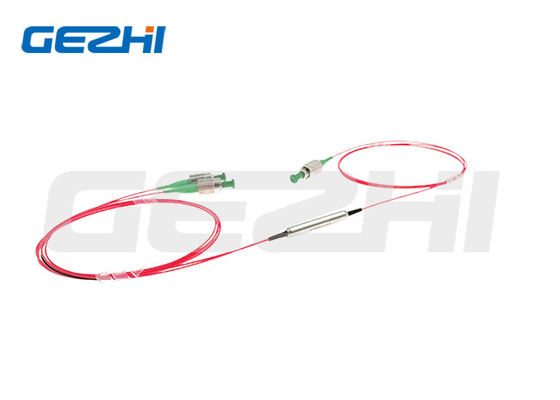

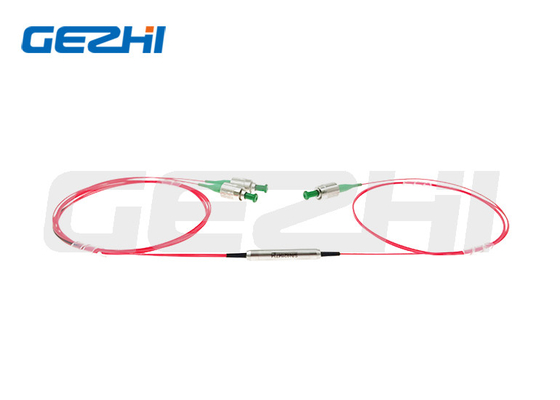

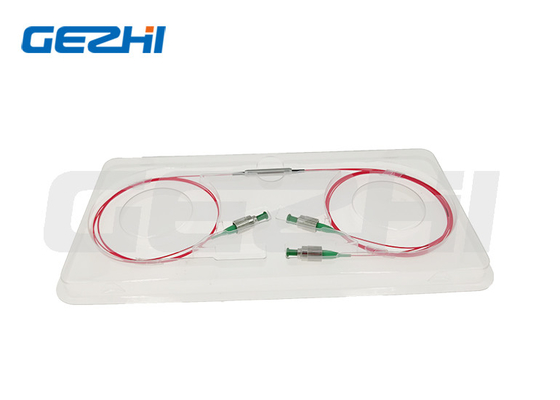

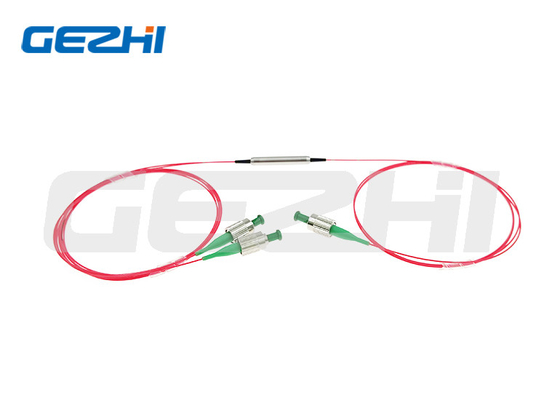

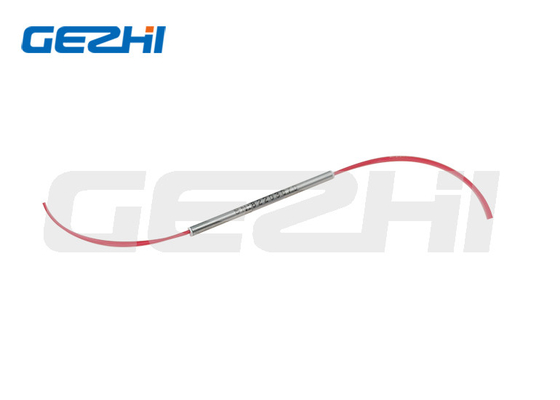

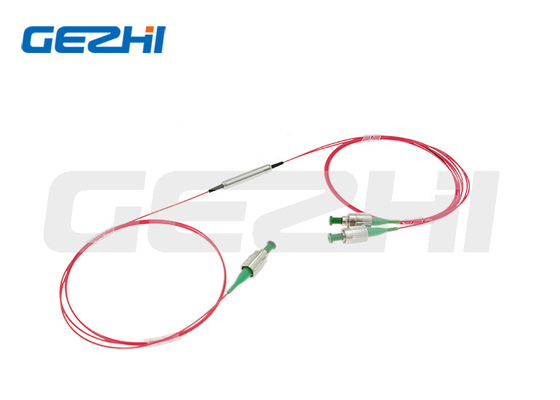

Visualizzazione del prodotto

La serie WDM di filtri di mantenimento della polarizzazione fornisce il multiplexing della divisione della lunghezza d'onda mantenendo la polarizzazione del segnale.Il PM FWDM è basato su una tecnologia di filtri a film sottile ambientalmente stabile e si caratterizza per un elevato rapporto di estinzioneSono ideali per sistemi di rete WDM ad alta velocità.

Applicazioni

Sistema CATV
Modulo CWDM/DWDM
Reti EPON/GPON

Caratteristiche

Basse perdite di inserimento
Perdite di rendimento elevate
Alta affidabilità e stabilità

Specificativi del prodotto

Parametri	Unità	Valori
Tipo	-	1064/980 1550/980 1550/1064
Lunghezza d'onda di trasmissione	nm	1020~1080 1520~1580 1520~1580 1535~1565 1950~2050
Lunghezza d'onda di riflessione	nm	960~990 960~990 1020~1080 1480±10 1570±10
Max. Perdita di inserimento a 23°C	Canale di trasmissione	dB	0.8 0.7 0.8 0.8 0.8 0.88
	Canale di riflessione	dB	0.6 ∙ 0.6 ∙ 0.6 ∙ 0.6 ∙ 0.68
Min. Isolamento della trasmissione @Riflessione	dB	30 30 30 30 30 30 25
Min. Isolamento da riflessione @ Trasmissione	dB	15 15 15 15 12
Max. Piattazza del canale	dB	0.4
Rapporto di estinzione minimo a 23°C	Canale di trasmissione	dB	20
	Canale di riflessione	dB	18
Max. Stabilità termica della lunghezza d'onda	nm/°C	0.003
Max. Perdita di stabilità termica dell'inserimento	dB/°C	0.005
Min. Perdite di ritorno a 23°C	dB	50
Max. potenza di movimentazione (CW)	mW	500
Max. carico di trazione	N	5
Temperatura di funzionamento	°C	0~+70
Temperatura di conservazione	°C	-40~+85

Con i connettori, IL è 0,3dB più alto, RL è 5dB più basso, e ER è 2dB più basso.

La chiave del connettore è allineata all'asse lento.

Dimensioni

Informazioni sull'ordine

PMFWDM-1111-23-444-555-67-8-999

Segmento di codice	Descrizione
1111 - Lunghezza d'onda	5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specificato
2 - Tipo di pompa	F = avanti, B = indietro
3 - Asse di lavoro per il percorso del segnale	B = entrambi gli assi funzionanti, F = asse veloce bloccato
444 - Tipo di fibra per il sistema Com & Pass	001=PM1550, 003=PM980, 045=PM1950, SSS=Specificato
555 - Tipo di fibra per il riferimento	001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specificato
6 - Dimensioni del pacchetto	0=φ5,5x35 mm, S=Specificato
7 - Tipo di coda	0=fibra nuda, 1=tubo sciolto di 900μm
8 - Lunghezza della fibra	0.8 = 0,8m, 1,0 = 1m, S = specificato
999 - Tipo di connettore	0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Nessuno, S=Specificato
