| Brand Name: | GEZHI or OEM |
| Numero di modello: | Il PM ha fuso il WDM |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

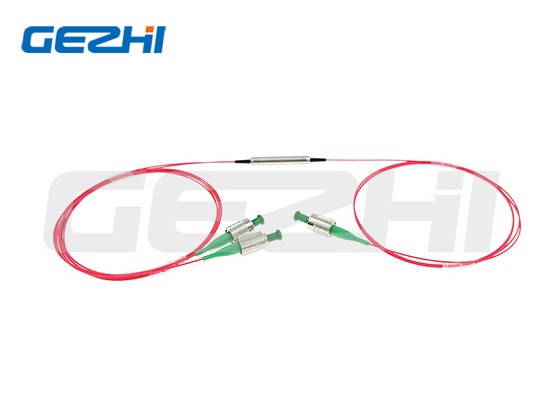

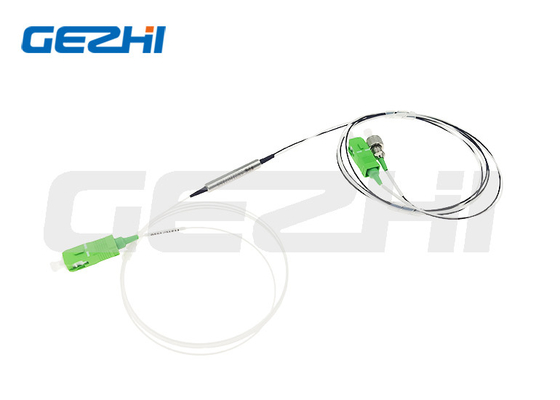

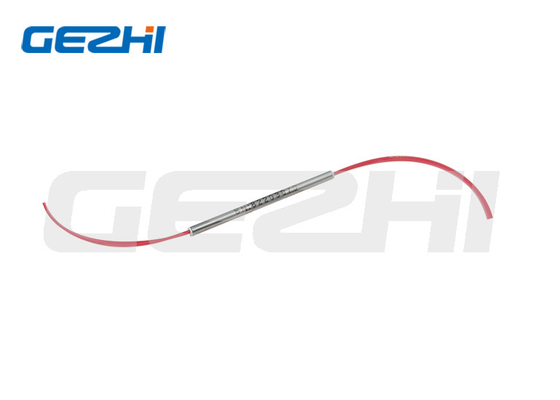

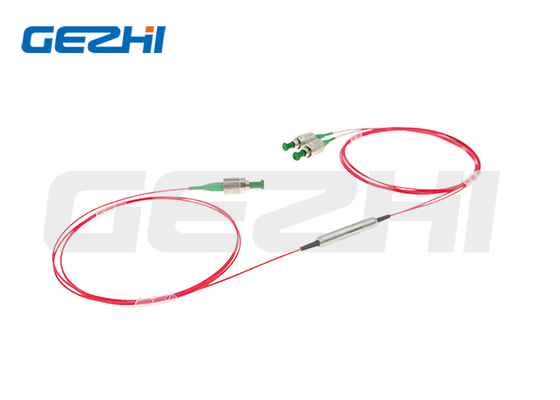

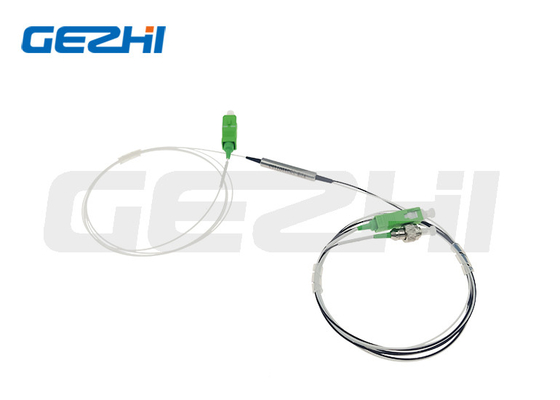

il mantenimento di polarizzazione 980/1550nm ha fuso il WDM per il sensore della fibra
Panoramica del prodotto
La fotonica di Gezhi usa la fibra di mantenimento di fusione unica di polarizzazione e di tecnica per sviluppare la polarizzazione 980/1550nm che mantiene il WDM fuso. Caratterizza la perdita in eccesso bassa, la piccola dimensione e l'alto rapporto dell'estinzione di polarizzazione. Il PM ha fuso il WDM è ampiamente usato per il laser della fibra, i sensori ottici e la girobussola ottica.
Questo prodotto può anche essere usato per multiplexare altre lunghezze d'onda. Compreso 980/1030 di nanometro (applicazioni del laser pulsato) e 1064/1550 di nanometro (Erbio-itterbio che pompa). Il potere basso (300mW, 500mW) e l'alto potere (20W) che tratta sono disponibili. Sono ideali per gli amplificatori di mantenimento della fibra di polarizzazione, i laser della fibra e le applicazioni ad alta velocità del sistema di comunicazione e di strumentazione.
Applicazione
Strumenti difficili
Comunicazione coerente
EDFA
Fibra Senso
Caratteristica
Alto rapporto di estinzione
Alto isolamento
Perdita di inserzione bassa
Alte stabilità & affidabilità
Specifiche di prodotto
| Parametro | Unità | Valore | |||||
| Tipo | / | 650/1064 | 980/1064 | 980/1550 | 1064/1550 | 2000/1550 | |
| Larghezza di banda di funzionamento | nanometro | ±15 | |||||
| Perdita di inserzione massima a 23℃ | Porto del segnale | dB | 1,0 | 0,8 | 0,7 | 0,7 | 1,2 |
| Porto della pompa | dB | 1,0 | 0,8 | 0,7 | 0,7 | 1,2 | |
| Min. Extinction Ratio a 23℃ | dB | 18 | 18 | 20 | 20 | 15 | |
| Min. Isolation a 23℃ | dB | 10 | 13 | 18 | 18 | 13 | |
| Dimensioni del pacchetto | millimetro | φ3*54 | φ3*70 | φ3*54 | φ3*54 | φ3*60 | |
| Min. Directivity | dB | 50 | |||||
| Minuti attenuazione di riflessione a 23℃ | dB | 50 | |||||
| Max. Optical Power (CW) | W | 3 | |||||
| Tipo della fibra | - | PM Panda Fiber | |||||
| Temperatura di funzionamento | ℃ | -5~+75 | |||||
| Temperatura di stoccaggio | ℃ | -40~+85 | |||||
Con il connettore, l'IL è 0.3dB più su, RL è 5dB abbassarsi ed il ER è 2dB più basso.
La chiave del connettore è stata allineata per rallentare l'asse.
Dimensioni
Informazioni di ordinazione
| PMFUWDM-1111-2-333-45-6-777-8899 (1x2 tipo)/PMFUWDM-1111-2-333-45-6-7777-8899 (tipo 2x2) | ||
| 1111 - Lunghezza d'onda: | 65/06=650/1064nm, 9806=980/1064, 9855=980/1550, 0655=1064/1550, SSSS=Specified | |
| 2 - Tipo: | 3=1x2, 4=2x2 | |
| 333 - Tipo della fibra: | 001=PM1550, 003=PM980, 045=PM1950, SSS=Specified | |
| 4 - Dimensioni del pacchetto: | 0=φ3.0x54mm, 1=φ3.0x60mm, 2=φ3.0x70mm, S=Specified | |
| 5 - Tipo della treccia: | 0=bare fibra, tubo sciolto di 1=900μm | |
| 6 - Lunghezza della fibra: | 0.8=0.8m, 1.0=1m, S=Specified | |
| 7777 - Tipo del connettore: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
| 88 - Potere medio: | 00=500mW, 01=1W, 03=3W, SS=Specified | |
| 99 - Potenza di picco: | 00=Continuous Wave, 01=1kW, 10=10kW, SS=Specified | |
|
|
| Brand Name: | GEZHI or OEM |
| Numero di modello: | Il PM ha fuso il WDM |
| Moq: | 1pc |
| prezzo: | Negoziabile |

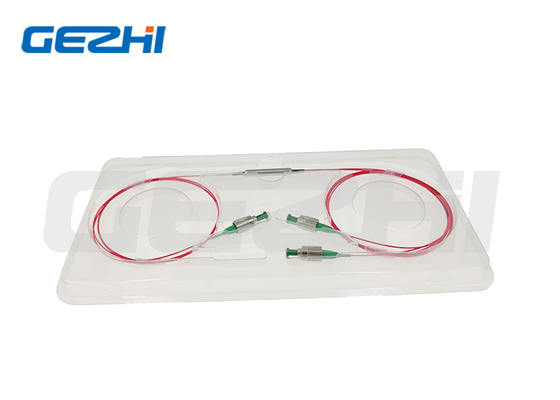

| Dettagli dell' imballaggio: | Scatola di carta |
