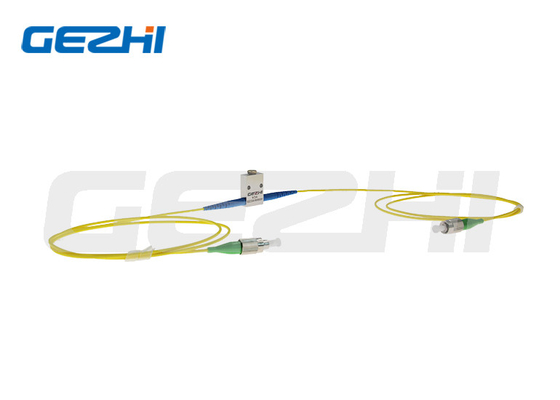

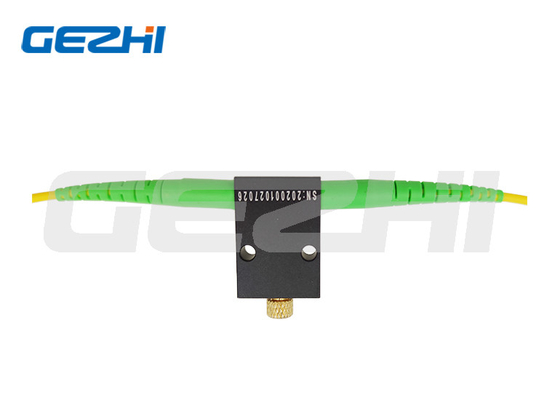

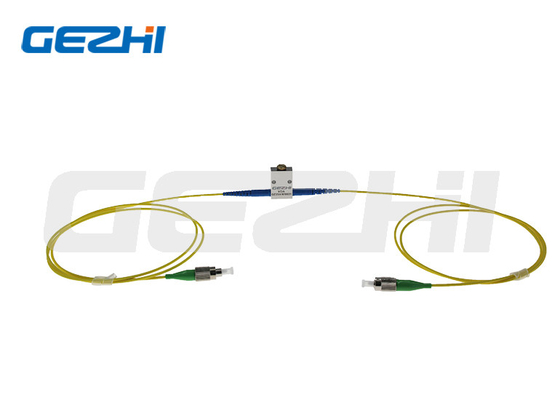

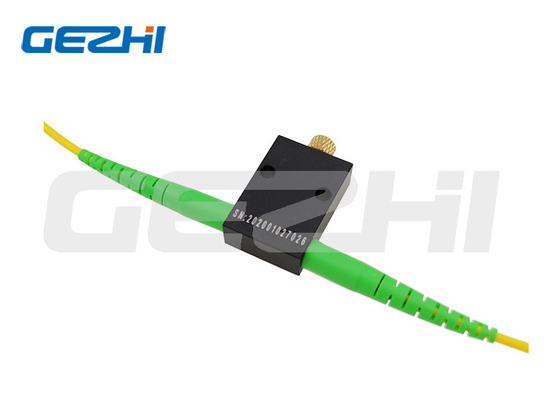

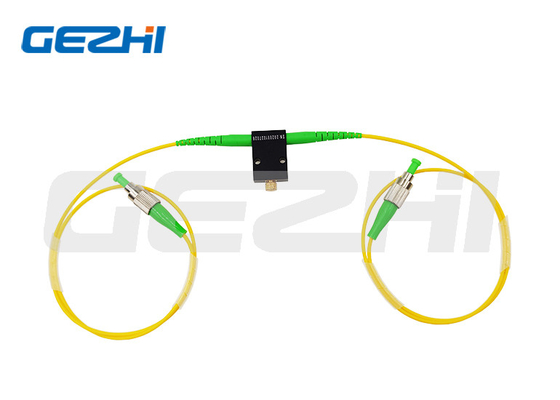

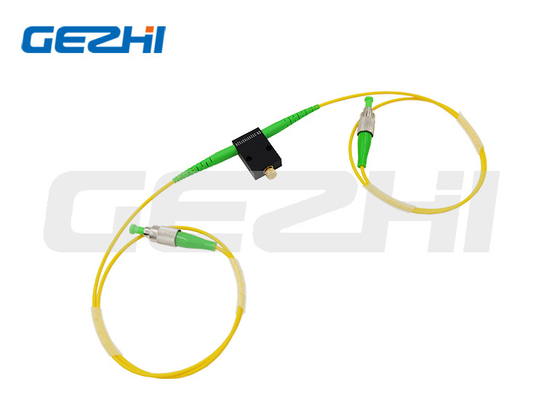

Attenuatore ottico variabile manuale di alta precisione 532-2050nm PM per il laboratorio di ottica
Descrizione di prodotto
l'attenuatore ottico variabile manuale di mantenimento di polarizzazione 532-2050nm (PM) è una componente della fibra che può
controlli l'attenuazione del potere ottico regolando la vite, il valore di attenuazione può spettare a 60dB, è
ampiamente usato nel sistema di prova ottico di potere, nella linea protezione della fibra e nel campo ottico del monitoraggio di potere.
Caratteristiche
Alta precisione
Ampia gamma di attenuazione
Perdita di inserzione bassa
Applicazioni
Monitoraggio di potere ottico
Linea protezione della fibra
Sistema di prova
Laboratorio e ricerca
Specificazione
| Parametro | Unità | Valore | ||||
| Lunghezza d'onda concentrare | nanometro | 2050, 2000 | 1550, 1310 | 1064, 980 | 850, 780 | 633, 532 |
| Lunghezza d'onda di funzionamento | nanometro | ±40 | ±40 | ±20 | ±20 | ±20 |
| Gamma di attenuazione | dB | 0.8~60 | 0.6~60 | 0.6~60 | 0.6~60 | 0.8~60 |
| Perdita di inserzione massima | dB | 0,8 | 0,6 | 0,6 | 0,6 | 0,8 |
| Min. Extinction Ratio a 23℃ | dB | 18 | 20 | 20 | 20 | 18 |
| Minuti attenuazione di riflessione | dB | 50 | ||||
| Precisione di adeguamento | dB | 0,02 | ||||
| Max. Power Handling | Mw | 500 | ||||
| Tipo della fibra | - | PM Panda Fiber | ||||
| Temperatura di funzionamento | ℃ | 0 ~ +70 | ||||
| Temperatura di stoccaggio | ℃ | -40~+85 | ||||
| Dimensioni del pacchetto | millimetro | 26x18x8 | ||||
Per il dispositivo con il connettore, l'IL è 0.3dB più su, RL è 5dB abbassarsi ed il ER è 2dB più basso.
La chiave del connettore di difetto è stata allineata per rallentare l'asse.
Dimensioni del pacchetto
Informazioni di ordinazione
| PMMVOA-1111-2-333-45-6-77 | ||
|
1111 - Lunghezza d'onda: - Lunghezza d'onda concentrare: |
2000=2000nm, 1550=1550nm, 1310=1310nm, 1064=1064nm, SSSS=Specified | |
|
2 - Asse di lavoro: - Allineamento di asse |
Il funzionamento di asse di B=Both, asse di F=Fast ha bloccato | |
|
333 - Tipo della fibra: - Tipo della fibra: |
001=PM1550, 002=PM1310, 003=PM980, 045=PM1950, SSS=Specified | |
|
4 - Dimensione del pacchetto: - Dimensione del pacchetto: |
0=26x18x8mm, S=Specified | |
|
5 - Tipo della treccia: - Tipo della treccia: |
0=bare fibra, tubo sciolto di 1=900μm, S=Specified | |
|
6 - Lunghezza della fibra: - Lunghezza della fibra: |
0.8=0.8m, 1.0=1m, S=Specified | |
|
77 - Tipo del connettore: - Connettore per dentro & fuori: |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
|
|
