| Brand Name: | GEZHI or OEM |
| Numero di modello: | polarizzazione 1x2,2x2 che mantiene accoppiatore fuso |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

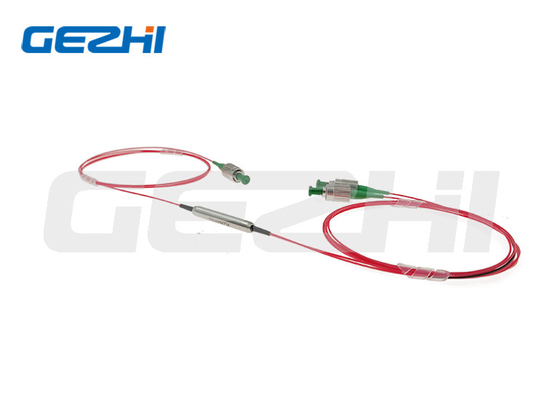

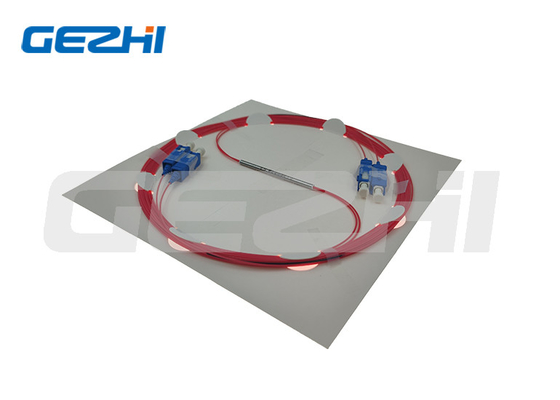

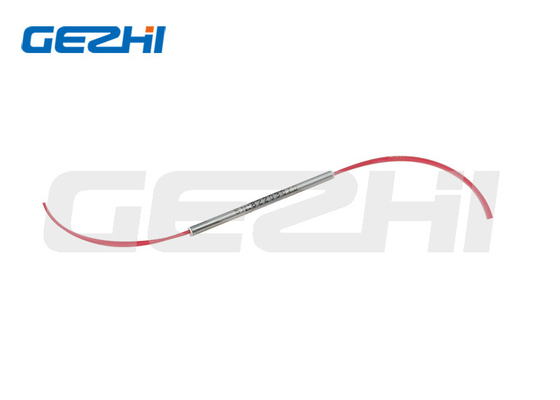

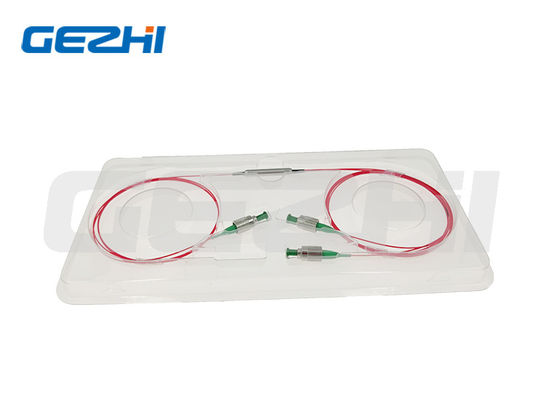

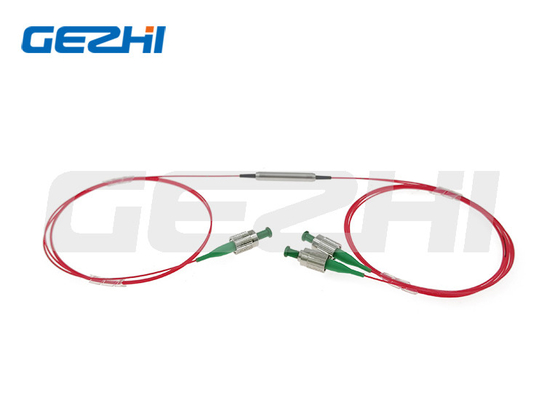

525nm, 630nm, 780nm, 850nm, polarizzazione di 980nm 1x2,2x2 che mantiene accoppiatore a fibra ottica fuso
Panoramica del prodotto
la polarizzazione 1x2,2x2 che mantiene l'accoppiatore a fibra ottica fuso usa la fibra di mantenimento di fusione unica di polarizzazione e di tecnica per sviluppare la polarizzazione che mantiene l'accoppiatore standard fuso (PMC). Il rapporto di coppia ha potuto essere selezionato secondo la richiesta del cliente. Caratterizza la perdita in eccesso bassa, la piccola dimensione e l'alto rapporto dell'estinzione di polarizzazione. PMC è ampiamente usato per i sensori ottici e la girobussola ottica, amplificatore ottico.
Applicazione
Amplificatore della fibra
Monitoraggio di potere
Strumento ottico della fibra
CARATTERISTICHE
Perdita di inserzione bassa
Alta attenuazione di riflessione
Alto rapporto di estinzione
| Parametri | Unità | Valori | |||||||||||||||
| Tipo | / | 1x2 o 2x2 | |||||||||||||||
| Lunghezza d'onda concentrare | nanometro | 525 | 630 | 780 | 850 | 980 | |||||||||||
| Lunghezza d'onda di funzionamento | nanometro | ±10 | ±10 | ±15 | ±15 | ±20 | |||||||||||
| Max. Excess Loss | dB | 1,2 | 0,6 | 0,6 | 0,6 | 0,5 | |||||||||||
| Rapporto dell'accoppiamento del rubinetto | % | 1±0.5%, 5±1.0%, 10±2.0% e 50% | |||||||||||||||
| Perdita di inserzione | dB | L'IL ha riferito al rapporto di coppia | |||||||||||||||
| Rapporto di estinzione | dB | 1x2: ≥20; 2x2: ≥18 | |||||||||||||||
| Attenuazione di riflessione | dB | ≥55 | |||||||||||||||
| Max Power Handling (CW) | W | 0,1 | 0,1 | 0,5, 1, o 3 | 0,5, 1, o 3 | 0,5, 1, o 3 | |||||||||||
| Carico di tensione | N | ≤5 | |||||||||||||||
| Temperatura di funzionamento | ℃ | -5~+75 | |||||||||||||||
| Temperatura di stoccaggio | ℃ | -40~+85 | |||||||||||||||
| Dimensione del pacchetto | millimetro | φ3x54mm o φ3x60mm | |||||||||||||||
| Tolleranza di coppia di rapporto | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
Nota: 1. l'accoppiatore fuso PM è entrambi funzionamento di asse, nessun asse può essere bloccato; il rapporto dell'estinzione della prova di difetto è sull'asse lento.
Le specifiche di cui sopra sono per il dispositivo senza connettore, se con il connettore, l'IL sarà 0.3dB più alto, l'attenuazione di riflessione con è di ridurre 5dB ed il rapporto dell'estinzione ridurrà 2dB.
2. Per le applicazioni di alto potere di >10W, useremo il pacchetto del dissipatore di calore
3. Se c'è l'applicazione di impulso, prego essere sicuro di informarci di energia e di potenza di picco di impulso.
Dimensioni
Informazioni di ordinazione
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①Lunghezza d'onda: | 525=525nm; 630=630nm; 780=780nm; 850=850nm; 980=980nm; S=Specify |
| ②Tipo di configurazione: | 12=1x2, 22=2x2 |
| ③Rapporto di coppia: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Specify |
| ④Tipo della fibra: | PM460-HP; PM630-HP; PM780; PM980; S=Specify |
| ⑤Trattamento di potere: | 0L=0.5W; 01=1W; 02=2W |
| ⑥Dimensioni del pacchetto: | S2=3.0x54mm; S3=3.0x60mm; S=Specify |
| ⑦Tipo della treccia: | fibra 00=bare; tubo sciolto 09=900um |
| ⑧Lunghezza della fibra: | 08=0.8m; 10=1m; S=Specify |
| ⑨Tipo del connettore: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
|
|
| Brand Name: | GEZHI or OEM |
| Numero di modello: | polarizzazione 1x2,2x2 che mantiene accoppiatore fuso |
| Moq: | 1pc |
| prezzo: | Negoziabile |

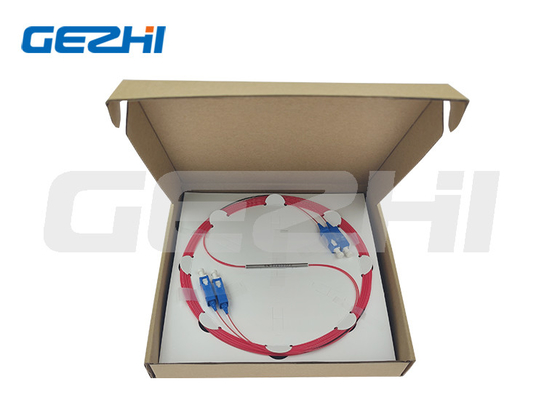

| Dettagli dell' imballaggio: | Scatola di carta |
