Accoppiatore in Fibra Ottica a Polarizzazione Mantenuta con Bassa Perdita di Inserzione, Alto Rapporto di Estinzione e Opzioni Multi-Lunghezza d'Onda per Soluzioni FTTx

Name: Accoppiatore in Fibra Ottica a Polarizzazione Mantenuta con Bassa Perdita di Inserzione, Alto Rapporto di Estinzione e Opzioni Multi-Lunghezza d'Onda per Soluzioni FTTx
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: polarizzazione 1x2,2x2 che mantiene accoppiatore fuso
Price: 638.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	polarizzazione 1x2,2x2 che mantiene accoppiatore fuso
Moq:	1pc
prezzo:	US$288-US$988
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS,ISO9001

Lunghezza d'onda:

525nm, 630nm, 780nm, 850nm, 980nm

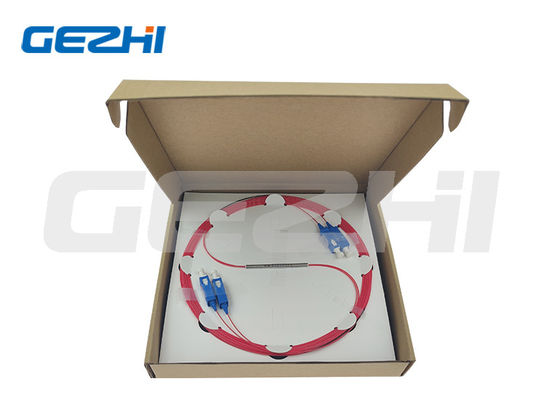

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000pcs al mese

Evidenziare:

Accoppiatore di mantenimento delle componenti di polarizzazione

Accoppiatore della fibra fuso soluzioni di FTTx

Il PM ha fuso l'accoppiatore della fibra

Descrizione del prodotto

Componenti di mantenimento della polarizzazione accoppiatore a fibra fusa per soluzioni FTTx / CATV / FTTH

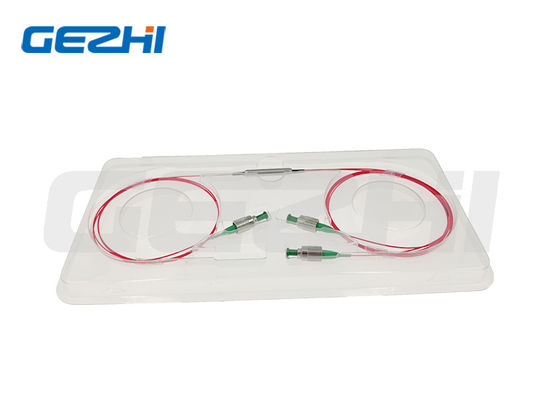

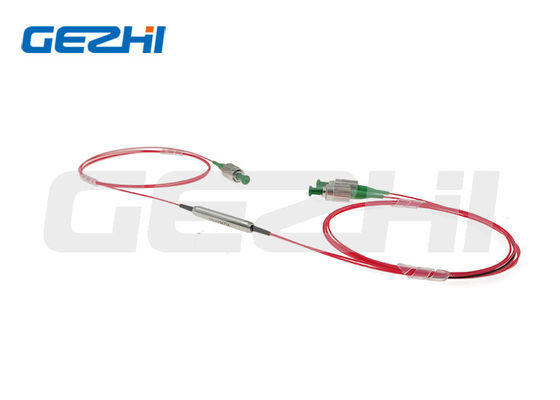

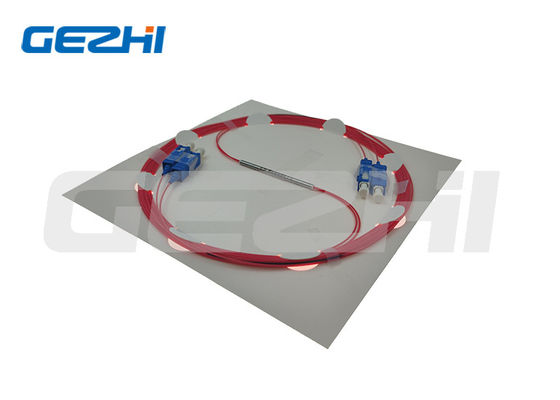

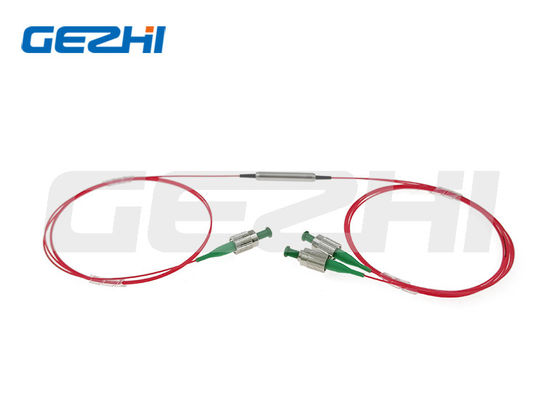

Visualizzazione del prodotto

525nm, 630nm, 780nm, 850nm, 980nm 1x2, 2x2 Polarizzazione mantenendo un accoppiatore a fibra ottica fusa

1x2, 2x2 Polarizzazione mantenendo Fuso Fibra Ottica accoppiatore utilizza una tecnica di fusione unica e la polarizzazione mantenendo fibra per costruire la polarizzazione mantenendo fuso accoppiatore standard (PMC).Il rapporto di accoppiamento può essere selezionato in base alla richiesta del clienteIl PMC è ampiamente utilizzato per sensori ottici e giroscopio ottico, amplificatore ottico.

Applicazioni

Amplificatore a fibra
Monitoraggio della potenza
Strumento a fibra ottica

Caratteristiche

Basse perdite di inserimento
Perdite di rendimento elevate
Alto tasso di estinzione

Specificativi del prodotto

Parametri	Unità	Valori
Tipo	/	1x2 o 2x2
Lunghezza d'onda centrale	nm	525 630 780 850 980
Intervallo di lunghezza d'onda operativa	nm	- Sì. - Sì. - Sì.
Max. Perdite eccessive	dB	1.2 0.6 0.6 0.6 0.6 0.6 0.65
Rapporto di accoppiamento del rubinetto	%	1±0,5%, 5±1,0%, 10±2,0% e 50%
Perdita di inserimento	dB	IL relativo al rapporto di accoppiamento
Rapporto di estinzione	dB	1x2:≥20 ; 2x2:≥18
Risultato di perdita	dB	≥ 55
Potenza massima di movimentazione (CW)	W	0.1 0.1 0.15Uno, o tre, o 0.5Uno, o tre, o 0.5, 1 o 3
Carico di trazione	N	≤ 5
Temperatura di funzionamento	°C	-5~+75
Temperatura di conservazione	°C	-40~+85
Dimensione del pacchetto	mm	φ3x54 mm o φ3x60 mm

Tolleranza del rapporto di accoppiamento

Rapporto di accoppiamento	Tolleranza
1/99	± 0,5%
2/98	± 0,6%
5/95	±1,0%
10/90	±1,5%
20/80	± 2,0%
30/70	± 2,5%
40/60	± 3,0%
50/50.	± 3,5%

Nota:
1. L'accoppiatore a fusione PM funziona su entrambi gli assi, nessun asse può essere bloccato; il rapporto di estinzione di prova predefinito è sull'asse lento.
Le specifiche di cui sopra sono per dispositivi senza connettore. Se con connettore, IL sarà superiore di 0,3 dB, la perdita di ritorno sarà ridotta di 5 dB e il rapporto di estinzione ridurrà di 2 dB.
2Per applicazioni ad alta potenza > 10 W, utilizzeremo il pacchetto dei dissipatori di calore.
3Se c'è un'applicazione di impulso, si prega di essere sicuri di informarci dell'energia di impulso e della potenza di picco.

Dimensioni

Informazioni sull'ordine

PMFBTC-XXXX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

Parametro	Opzioni
1 lunghezza d'onda:	525=525nm; 630=630nm; 780=780nm; 850=850nm; 980=980nm; S=Specificare
2 Tipo di configurazione:	12 = 1x2, 22 = 2x2
3 Rapporto di accoppiamento:	50=50/50; 40=40/60; 30=30/70; 20=20/80; 10=10/90; 01=1/99; S=Specificare
4 Tipo di fibra:	PM460-HP; PM630-HP; PM780; PM980; S=Specificare
5 Manovra della potenza:	0L=0,5W; 01=1W; 02=2W
6 Dimensioni del pacchetto:	S2=3,0x54 mm; S3=3,0x60 mm; S=Specificare
7 Tipo di coda di maiale:	00 = fibra nuda; 09 = tubo sciolto da 900um
8 Lunghezza della fibra:	08=0,8m; 10=1m; S=Specificare
9 Tipo di connettore:	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specificare
