| Brand Name: | GEZHI or OEM |
| Numero di modello: | 1x2,2x2 PM ha fuso l'accoppiatore |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

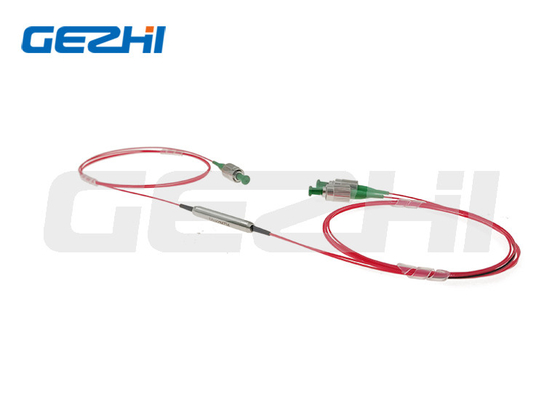

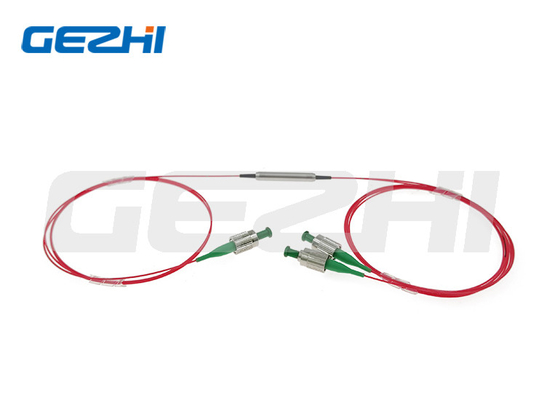

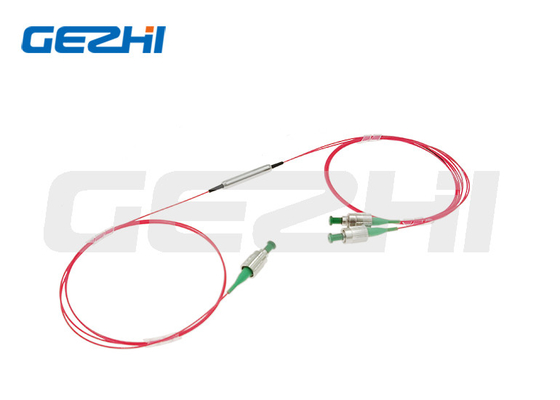

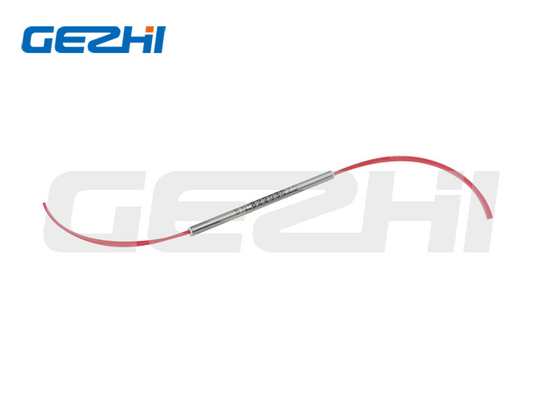

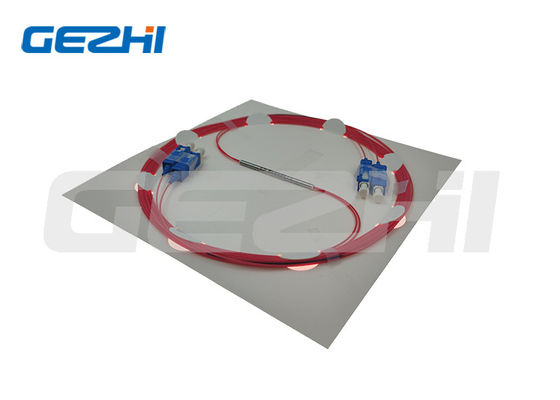

Il nuovo arrivo 1030nm, 1064nm, 1310nm, 1550nm, 2000nm 1x2,2x2 PM ha fuso l'accoppiatore per l'amplificatore della fibra
Panoramica del prodotto
Come integratore componente, possiamo costruire le componenti supplementari direttamente sulle fibre dell'accoppiatore. Gli esempi includono i filtri musicali, gli attenuatori variabili, o i collimatori. La fotonica di Gezhi ha la capacità per connectorize le fibre dei separatori fusi con tutti i connettori standard quali FC, Sc, st, LC ecc. e rivestimenti (PC eccellente, ultra PC, PC ad angolo [APC] ecc.). Sviluppando questi dispositivi direttamente sull'accoppiatore fibers.saves il cliente la perdita aggiunta di inserzione e di costo di connettori ed adattatori intermedi, o il periodo ed il costo di impionbatura di fusione. I dispositivi direttamente sviluppati sono inoltre il migliore modo mantenere gli più alti rapporti possibili dell'estinzione di polarizzazione.
Dettagli del prodotto
FEATURES&Application
|
Caratteristiche Perdita di inserzione del *Low Attenuazione di riflessione del *High Rapporto di estinzione del *High |
Applicazioni Amplificatore del *Fiber Monitoraggio del *Power Strumento ottico del *Fiber |
| Parametri | Unità | Valori | |||||||||||||||
| Tipo | / | 1x2 o 2x2 | |||||||||||||||
| Lunghezza d'onda concentrare | nanometro | 1030 | 1064 | 1310 | 1550 | 2000 | |||||||||||
| Lunghezza d'onda di funzionamento | nanometro | ±20 | ±20 | ±20 | ±20 | ±15 | |||||||||||
| Max. Excess Loss | dB | 0,5 | 0,5 | 0,4 | 0,4 | 0,6 | |||||||||||
| Rapporto dell'accoppiamento del rubinetto | % | 1±0.5%, 5±1.0%, 10±2.0% e 50% | |||||||||||||||
| Perdita di inserzione | dB | L'IL ha riferito al rapporto di coppia | |||||||||||||||
| Rapporto di estinzione | dB | 1x2: ≥20; 2x2: ≥18 | |||||||||||||||
| Attenuazione di riflessione | dB | ≥55 | |||||||||||||||
| Max Power Handling (CW) | W | 0,5, 1, o 3 | |||||||||||||||
| Carico di tensione | N | ≤5 | |||||||||||||||
| Temperatura di funzionamento | ℃ | -5~+75 | |||||||||||||||
| Temperatura di stoccaggio | ℃ | -40~+85 | |||||||||||||||
| Dimensione del pacchetto | millimetro | φ3x54mm o φ3x60mm | |||||||||||||||
| Tolleranza di coppia di rapporto | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
Nota: 1. l'accoppiatore fuso PM è entrambi funzionamento di asse, nessun asse può essere bloccato; il rapporto dell'estinzione della prova di difetto è sull'asse lento.
Le specifiche di cui sopra sono per il dispositivo senza connettore, se con il connettore, l'IL sarà 0.3dB più alto, l'attenuazione di riflessione con è di ridurre 5dB ed il rapporto dell'estinzione ridurrà 2dB.
2. Per le applicazioni di alto potere di >10W, useremo il pacchetto del dissipatore di calore
3. Se c'è l'applicazione di impulso, prego essere sicuro di informarci di energia e di potenza di picco di impulso.
Dimensioni
Informazioni di ordinazione
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①Lunghezza d'onda: | 1030=1030nm; 1064=1064nm; 1310=1310nm; 1550=1550nm; 2000=2000nm; S=Specify |
| ②Tipo di configurazione: | 12=1x2, 22=2x2 |
| ③Rapporto di coppia: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Specify |
| ④Tipo della fibra: | PM980; PM1060; PM1300; PM1550; PM1950; S=Specify |
| ⑤Trattamento di potere: | 0L=0.5W; 01=1W; 02=2W |
| ⑥Dimensioni del pacchetto: | S2=3.0x54mm; S3=3.0x60mm; S=Specify |
| ⑦Tipo della treccia: | fibra 00=bare; tubo sciolto 09=900um |
| ⑧Lunghezza della fibra: | 08=0.8m; 10=1m; S=Specify |
| ⑨Tipo del connettore: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
|
|
| Brand Name: | GEZHI or OEM |
| Numero di modello: | 1x2,2x2 PM ha fuso l'accoppiatore |
| Moq: | 1pc |
| prezzo: | Negoziabile |

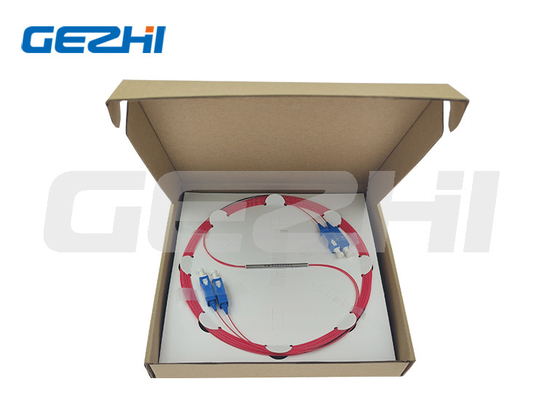

| Dettagli dell' imballaggio: | Scatola di carta |
