1x2 2x2 PM Fused Coupler con lunghezza d'onda 1030nm-2000nm per alto rapporto di estinzione e bassa perdita di inserzione negli amplificatori in fibra

Name: 1x2 2x2 PM Fused Coupler con lunghezza d'onda 1030nm-2000nm per alto rapporto di estinzione e bassa perdita di inserzione negli amplificatori in fibra
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 1x2,2x2 PM ha fuso l'accoppiatore
Price: 638.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	1x2,2x2 PM ha fuso l'accoppiatore
Moq:	1pc
prezzo:	US$288-US$988
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS,ISO9001

Lunghezza d'onda:

1030nm, 1064nm, 1310nm, 1550nm, 2000nm

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000pcs al mese

Evidenziare:

2x2 PM ha fuso l'accoppiatore

Il PM ha fuso l'accoppiatore per l'amplificatore della fibra

Descrizione del prodotto

Accoppiatore Fuso PM 1x2 2x2 1030nm 1064nm 1310nm 1550nm 2000nm per Amplificatore in Fibra

Panoramica del Prodotto

Nuovo Arrivo Accoppiatore Fuso PM 1x2, 2x2 1030nm, 1064nm, 1310nm, 1550nm, 2000nm per Amplificatore in Fibra

Come integratore di componenti, possiamo costruire componenti aggiuntivi direttamente sulle fibre dell'accoppiatore. Esempi includono filtri sintonizzabili, attenuatori variabili o collimatori. Gezhi Photonics ha la capacità di connettorizzare le fibre degli splitter fusi con tutti i connettori standard come FC, SC, ST, LC ecc. e finiture (Super PC, Ultra PC, PC Angolato [APC] ecc.). Costruendo questi dispositivi direttamente sulle fibre dell'accoppiatore, risparmiamo al cliente i costi aggiuntivi e la perdita di inserzione di connettori e adattatori intermedi, o il tempo e il costo dello splicing a fusione. I dispositivi costruiti direttamente sono anche il modo migliore per mantenere i più alti rapporti di estinzione di polarizzazione possibili.

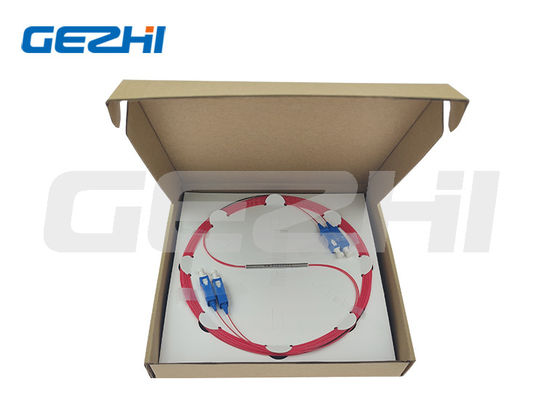

Immagini del Prodotto

Caratteristiche e Applicazioni

Caratteristiche

Bassa Perdita di Inserzione
Alta Perdita di Ritorno
Alto Rapporto di Estinzione

Applicazioni

Amplificatore in Fibra
Monitoraggio di Potenza
Strumento Ottico in Fibra

Specifiche del Prodotto

Parametri	Unità	Valori
Tipo	/	1x2 o 2x2
Lunghezza d'onda Centrale	nm	1030 \| 1064 \| 1310 \| 1550 \| 2000
Intervallo di Lunghezza d'onda Operativa	nm	±20 \| ±20 \| ±20 \| ±20 \| ±15
Perdita Eccessiva Massima	dB	0.5 \| 0.5 \| 0.4 \| 0.4 \| 0.6
Rapporto di Accoppiamento di Derivazione	%	1±0.5%, 5±1.0%, 10±2.0%, e 50%
Perdita di Inserzione	dB	IL correlata al Rapporto di Accoppiamento
Rapporto di Estinzione	dB	1x2:≥20 ; 2x2:≥18
Perdita di Ritorno	dB	≥55
Gestione Potenza Massima (CW)	W	0.5, 1, o 3
Carico di Trazione	N	≤5
Temperatura Operativa	℃	-5~+75
Temperatura di Stoccaggio	℃	-40~+85
Dimensioni Pacco	mm	φ3x54mm o φ3x60mm

Tolleranza Rapporto di Accoppiamento

Rapporto di Accoppiamento	Tolleranza
1/99	±0.5
2/98	±0.6
5/95	±1.0
10/90	±1.5
20/80	±2.0
30/70	±2.5
40/60	±3.0
50/50	±3.5

Nota:
1. L'accoppiatore fuso PM funziona su entrambi gli assi, nessun asse può essere bloccato; il rapporto di estinzione di test predefinito è sull'asse lento.
Le specifiche sopra riportate sono per dispositivi senza connettore. Se con connettore, la IL sarà superiore di 0.3dB, la perdita di ritorno sarà ridotta di 5dB e il rapporto di estinzione sarà ridotto di 2dB.
2. Per applicazioni ad alta potenza >10W, utilizzeremo un pacchetto con dissipatore di calore.
3. In caso di applicazioni a impulsi, assicurarsi di informarci sull'energia dell'impulso e sulla potenza di picco.

Dimensioni

Informazioni sull'Ordine

PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX

Parametro	Opzioni
① Lunghezza d'onda:	1030=1030nm; 1064=1064nm; 1310=1310nm; 1550=1550nm; 2000=2000nm; S=Specificare
② Tipo Configurazione:	12=1x2, 22=2x2
③ Rapporto di Accoppiamento:	50=50/50; 40=40/60; 30=30/70; 20=20/80; 10=10/90; 01=1/99; S=Specificare
④ Tipo Fibra:	PM980; PM1060; PM1300; PM1550; PM1950; S=Specificare
⑤ Gestione Potenza:	0L=0.5W; 01=1W; 02=2W
⑥ Dimensioni Pacco:	S2=3.0x54mm; S3=3.0x60mm; S=Specificare
⑦ Tipo Pigtail:	00=fibra nuda; 09=tubo sciolto da 900um
⑧ Lunghezza Fibra:	08=0.8m; 10=1m; S=Specificare
⑨ Tipo Connettore:	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specificare
