| Brand Name: | GEZHI or OEM |
| Numero di modello: | accoppiatore del filtrante di 1x2,2x2 PM |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

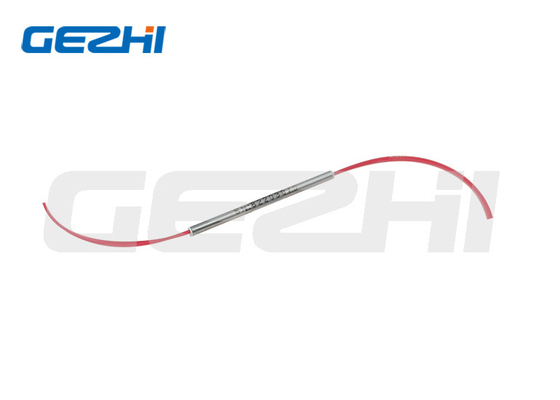

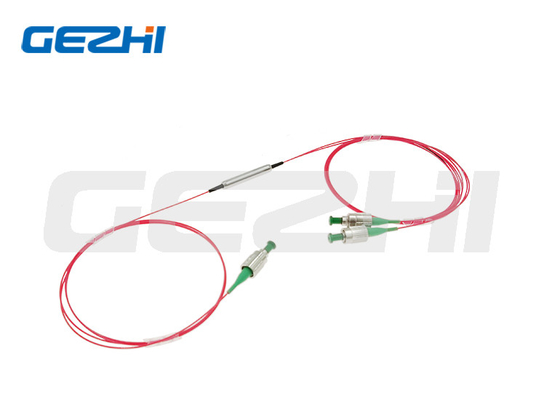

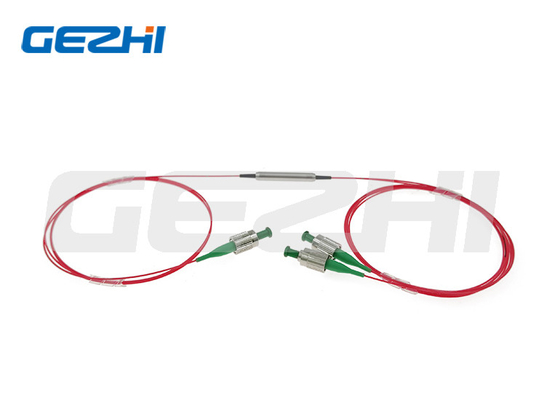

Lunghezza d'onda di mantenimento 1310/1480/1550/1940/2000nm dell'accoppiatore del filtrante di polarizzazione di prezzo franco fabbrica 1x2,2x2
Panoramica del prodotto
L'accoppiatore di mantenimento di polarizzazione è un micro dispositivo a filtro ottico che fornisce al segnale ottico che spacca mentre conserva la polarizzazione l'alto ER. L'accoppiatore di mantenimento di polarizzazione è disponibile in una vasta gamma di rapporto dell'accoppiamento da 1% a 50% ed è inoltre disponibile nei tipi 1x2 e 2x2.

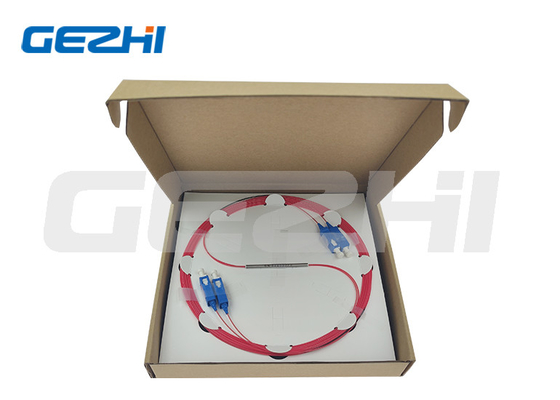

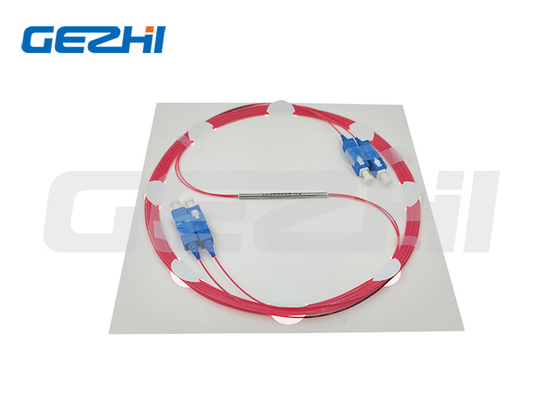

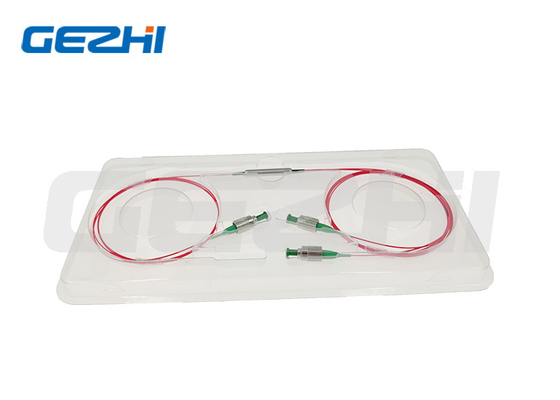

Imballaggio del prodotto
| prodotto di rivestimento | scatola interna | scatola |
Application&Features
|
Applicazioni |
Caratteristiche |
| Parametri | Unità | Valori | ||||
| Tipo | / | 1x2 o 2x2 | ||||
| Lunghezza d'onda concentrare | nanometro | 1310 | 1480 | 1550 | 1940 | 2000 |
| Lunghezza d'onda di funzionamento | nanometro | ±40 | ±40 | ±40 | ±40 | ±40 |
| Rapporto dell'accoppiamento del rubinetto | % | 1±0.5%, 5±1.0%, 10±2.0% e 50% | ||||
| Perdita di inserzione | dB | L'IL ha riferito al rapporto di coppia | ||||
| Perdita in eccesso | dB | 1x2: ≤0.7; 2x2: ≤1.0 | 1x2: ≤1.2; 2x2: ≤1.5 | |||
| Uniformità (soltanto per 50/50) | dB | 1x2: ≤0.4; 2x2: ≤0.6 | 1x2: ≤0.6; 2x2: ≤0.8 | |||
| Rapporto di estinzione | dB | 1x2: ≥20; 2x2: ≥18 | 1x2: ≥18; 2x2: ≥17 | |||
| Attenuazione di riflessione | dB | ≥50 | ||||
| Max Power Handling (CW) | W | 0,5, 1, 2 o 5 | ||||
| Carico di tensione | N | ≤5 | ||||
| Temperatura di funzionamento | ℃ | -5~+75 | ||||
| Temperatura di stoccaggio | ℃ | -40~+85 | ||||
Nota: 1. la personalizzazione è disponibile. La chiave lenta di allineamento di asse di difetto del connettore
Le specifiche di cui sopra sono per il dispositivo senza connettore, se con il connettore, l'IL sarà 0.3dB più alto, l'attenuazione di riflessione con è di ridurre 5dB ed il rapporto dell'estinzione ridurrà 2dB.
le applicazioni di alto potere di 2.For >10W, useremo il pacchetto del dissipatore di calore
3.If là è l'applicazione di impulso, prego essere sicuro di informarci di energia e di potenza di picco di impulso.
Dimensioni
Informazioni di ordinazione
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①Lunghezza d'onda: | 1310=1310nm; 1480=1480nm; 1550=1550nm; 1940=1940nm; 2000=2000nm; S=Specify |
| ②Tipo di configurazione: | 12=1x2, 22=2x2 |
| ③Rapporto di coppia: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Specify |
| ④Asse di lavoro: | L'asse che workiing, asse di B=Both di F=Slow che lavora, asse veloce ha bloccato |
| ⑤Tipo della fibra: | PM1300; PM1550; PM1950; S=Specify |
| ⑥Trattamento di potere: | 0L=0.5W; 01=1W; 02=2W |
| ⑦Dimensioni del pacchetto: | S1=5.5x35mm; S=Specify |
| ⑧Tipo della treccia: | fibra 00=bare; tubo sciolto 09=900um |
| ⑨Lunghezza della fibra: | 08=0.8m; 10=1m; S=Specify |
| ⑩Tipo del connettore: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
|
|
