1x2 e 2x2 Polarizzazione mantenimento filtro accoppiatore con 1310/1480/1550/1940/2000nm lunghezza d'onda e alto rapporto di estinzione

Name: 1x2 e 2x2 Polarizzazione mantenimento filtro accoppiatore con 1310/1480/1550/1940/2000nm lunghezza d'onda e alto rapporto di estinzione
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: accoppiatore del filtrante di 1x2,2x2 PM
Price: 638.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	accoppiatore del filtrante di 1x2,2x2 PM
Moq:	1pc
prezzo:	US$288-US$988
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS,ISO9001

Lunghezza d'onda:

1310/1480/1550/1940/2000nm

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000pcs al mese

Evidenziare:

Accoppiatore di mantenimento del filtrante di polarizzazione

Accoppiatore del filtrante di PM delle soluzioni di FTTx

accoppiatore del filtrante di 2x2 PM

Descrizione del prodotto

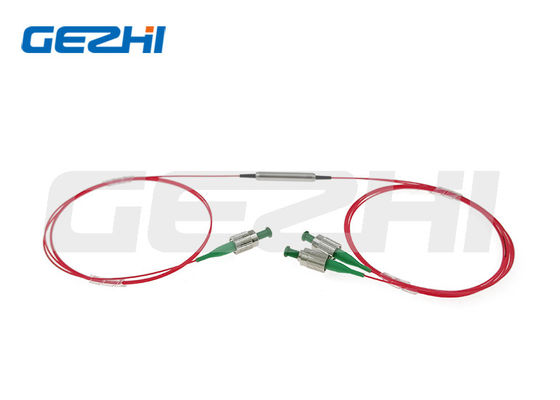

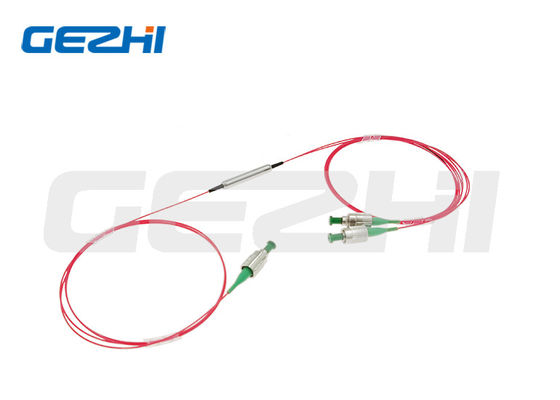

Accoppiatore con filtro a mantenimento di polarizzazione 1x2 2x2 Lunghezza d'onda 1310/1480/1550/1940/2000nm

Prezzo di fabbrica Accoppiatore con filtro a mantenimento di polarizzazione 1x2, 2x2 Lunghezza d'onda 1310/1480/1550/1940/2000nm

Panoramica del prodotto

L'accoppiatore a mantenimento di polarizzazione è un dispositivo di tipo micro filtro ottico che fornisce la divisione del segnale ottico preservando la polarizzazione con un alto ER. L'accoppiatore a mantenimento di polarizzazione è disponibile in una vasta gamma di rapporti di accoppiamento dal 1% al 50%, ed è anche disponibile nei tipi 1x2 e 2x2.

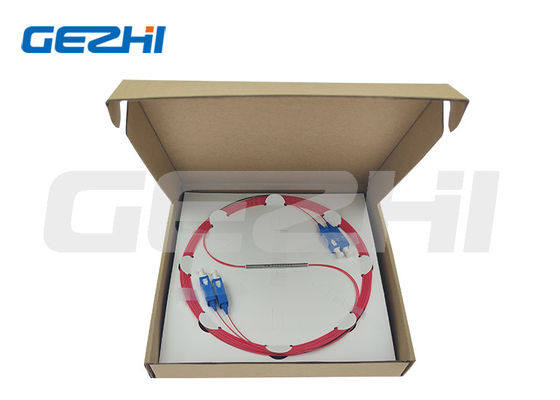

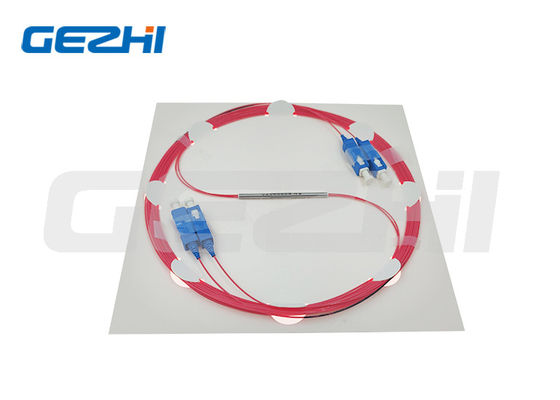

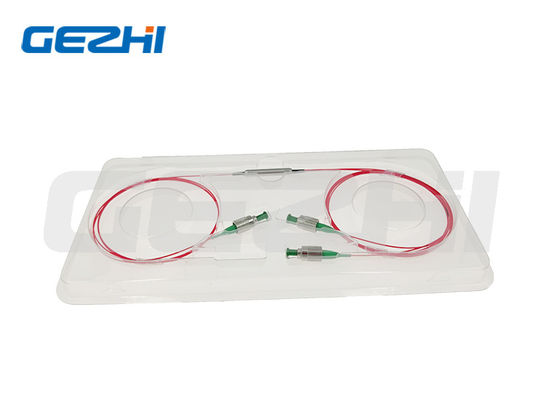

Imballaggio del prodotto

Applicazioni e caratteristiche

Applicazioni

Amplificatore EDFA e Raman
Sensore in fibra
Strumento ottico in fibra

Caratteristiche

Bassa perdita di inserzione
Alta perdita di ritorno
Alto rapporto di estinzione

Specifiche del prodotto

Parametri	Unità	Valori
Tipo	/	1x2 o 2x2
Lunghezza d'onda centrale	nm	1310 \| 1480 \| 1550 \| 1940 \| 2000
Intervallo di lunghezze d'onda operative	nm	±40 \| ±40 \| ±40 \| ±40 \| ±40
Rapporto di accoppiamento di derivazione	%	1±0.5%, 5±1.0%, 10±2.0% e 50%
Perdita di inserzione	dB	IL correlata al rapporto di accoppiamento
Perdita in eccesso	dB	1x2:≤0.7 ; 2x2:≤1.0 \| 1x2:≤1.2 ; 2x2:≤1.5
Uniformità (solo per 50/50)	dB	1x2:≤0.4 ; 2x2:≤0.6 \| 1x2:≤0.6 ; 2x2:≤0.8
Rapporto di estinzione	dB	1x2:≥20 ; 2x2:≥18 \| 1x2:≥18 ; 2x2:≥17
Perdita di ritorno	dB	≥50
Gestione massima della potenza (CW)	W	0.5, 1, 2 o 5
Carico di trazione	N	≤5
Temperatura operativa	℃	-5~+75
Temperatura di stoccaggio	℃	-40~+85

Nota:
1. La personalizzazione è disponibile. La chiave di allineamento dell'asse lento predefinita del connettore. Le specifiche di cui sopra sono per dispositivi senza connettore. Se con connettore, l'IL sarà superiore di 0.3dB, la perdita di ritorno sarà ridotta di 5dB e il rapporto di estinzione sarà ridotto di 2dB. 2. Per applicazioni ad alta potenza >10W, utilizzeremo un pacchetto con dissipatore di calore. 3. In caso di applicazione a impulsi, assicurarsi di informarci sull'energia dell'impulso e sulla potenza di picco.
Dimensioni
Informazioni sull'ordine
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX

① Lunghezza d'onda:

1310=1310nm; 1480=1480nm; 1550=1550nm; 1940=1940nm; 2000=2000nm; S=Specificare

② Tipo di configurazione:

12=1x2, 22=2x2	③ Rapporto di accoppiamento:
50=50/50; 40=40/60; 30=30/70; 20=20/80; 10=10/90; 01=1/99; S=Specificare	④ Asse di lavoro:
B=Entrambi gli assi funzionanti, F=Asse lento funzionante, asse veloce bloccato	⑤ Tipo di fibra:
PM1300; PM1550; PM1950; S=Specificare	⑥ Gestione della potenza:
0L=0.5W; 01=1W; 02=2W	⑦ Dimensioni del pacchetto:
S1=5.5x35mm; S=Specificare	⑧ Tipo di pigtail:
00=fibra nuda; 09=tubo flessibile da 900um	⑨ Lunghezza della fibra:
08=0.8m; 10=1m; S=Specificare	⑩ Tipo di connettore:
FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specificare
