| Brand Name: | GEZHI or OEM |
| Numero di modello: | PM CWDM |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

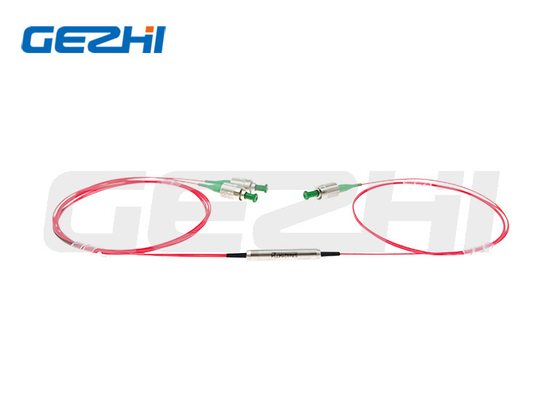

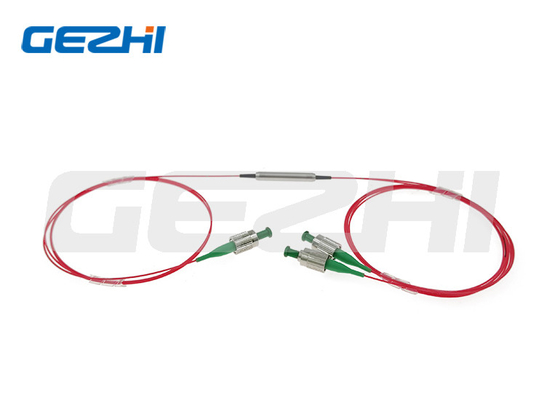

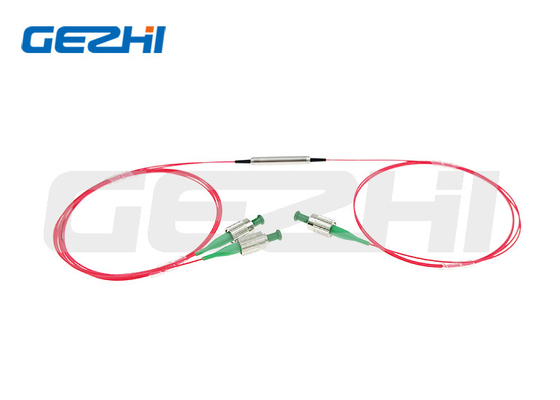

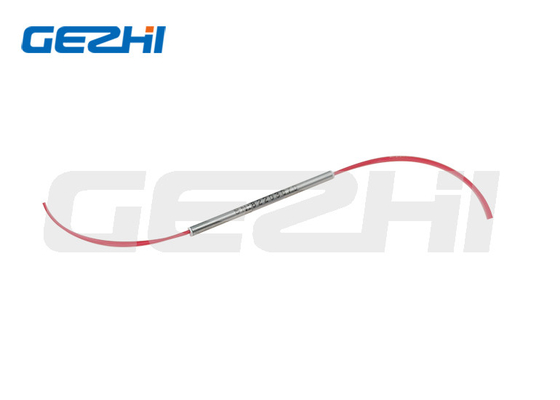

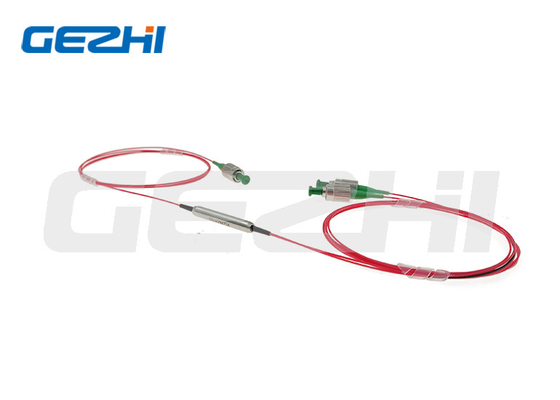

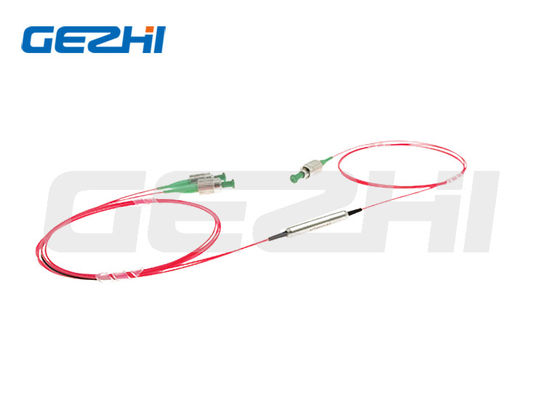

polarizzazione 1260nm~1620nm che mantiene WDM grezzo per le reti di CWDM/OADM
Panoramica del prodotto
La polarizzazione che mantiene il filtro dal multiplexor di divisione di lunghezza d'onda di Corse è progettata e fabbricata alla norma internazionale. I dispositivi usano in condizioni ambientali il filtro stabile dal film sottile e la tecnologia d'imballaggio avanzata per raggiungere l'ampio passband, la perdita di inserzione bassa, l'alto isolamento del canale e la stabilità ambientale eccellente. Possono essere usati individualmente per eseguire il singolo canale per aggiungere o cadere la funzione o possono essere precipitati a cascata nella sequenza per le applicazioni multicanali nei sistemi di CWDM. Inoltre è usato per bloccare fuori i segnali di rumore indesiderati in sistemi laser della fibra e di EDFAs.
Le componenti sono caratterizzate con alto isolamento, perdita di inserzione bassa, l'alto rapporto dell'estinzione, la stabilità ambientale eccellente e l'alto potere trattanti la capacità.
Applicazione
Sistema di CWDM
Modulo di CWDM/OADM
Reti di CWDM/OADM
Caratteristica
Perdita & isolamento di inserzione bassi
Alta attenuazione di riflessione
Alte affidabilità & stabilità
Ampia larghezza della trasmissione
Specifiche di prodotto
| Parametri | Unità | Valori | |
| Lunghezza d'onda concentrare | nanometro | ITU o ITU+1 | |
| Lunghezza d'onda di funzionamento | nanometro | 1260~1460 o 1460~1620 o 1260~1620 | |
| Spazio di Manica | nanometro | 20 | |
| @λc di Min. Channel Bandwidth | nanometro | ±6.5 | |
| Max. Channel Flatness | nanometro | 0,4 | |
| Perdita di inserzione massima a 23℃ | Manica di trasmissione | dB | 0,6 |
| Manica di riflessione | dB | 0,4 (1260~1460 o 1460~1620) o 0,6 (1260~1620) | |
| Min. Isolation a 23℃ | A canale adiacente | dB | 30 |
| Manica Non adiacente | dB | 40 | |
| Manica di riflessione | dB | 12 | |
| Minuti attenuazione di riflessione | dB | 50 | |
| Min. Extinction Ratio a 23℃ | dB | 20 | |
| Stabilità termica di Max. Wavelength | nm/℃ | 0,003 | |
| Stabilità termica massima di perdita di inserzione | dB/℃ | 0,005 | |
| Max. Power Handling (CW) | Mw | 500 | |
| Temperatura di funzionamento | ℃ | 0~+70 | |
| Temperatura di stoccaggio | ℃ | -40~+85 | |
Con il connettore, l'IL è 0.3dB più su, RL è 5dB abbassarsi ed il ER è 2dB più basso.
La chiave del connettore è stata allineata per rallentare l'asse.
Dimensioni
Informazioni di ordinazione
| PMCWDM-11-234-555-67-8-999 | |
| 11 - Lunghezza d'onda concentrare: | 27=1270nm o 1271nm,…, 61=1610nm o 1611nm, SS=Specified |
| 2 - Lunghezza d'onda di funzionamento: | F= a onda intera (1260nm~1620nm), H = semionda (1260~1460 o 1460~1620) |
| 3 - Tipo di porta: | 3=1x2 |
| 4 - Asse di lavoro per il segnale: | Il funzionamento di asse di B=Both, asse di F=Fast ha bloccato |
| 555 - Tipo della fibra: | 001=PM1550, 002=PM1310, SSS=Specified |
| 6 - Dimensioni del pacchetto: | 0=φ5.5x35mm, S=Specified |
| 7 - Tipo della treccia: | fibra nuda di 0=250μm, tubo sciolto di 1=900μm |
| 8 - Lunghezza della fibra: | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Tipo del connettore: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
|
|
