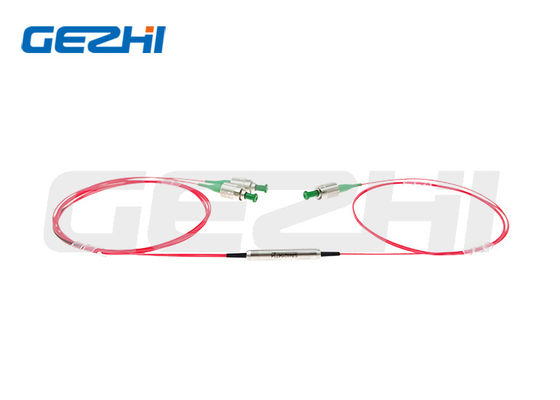

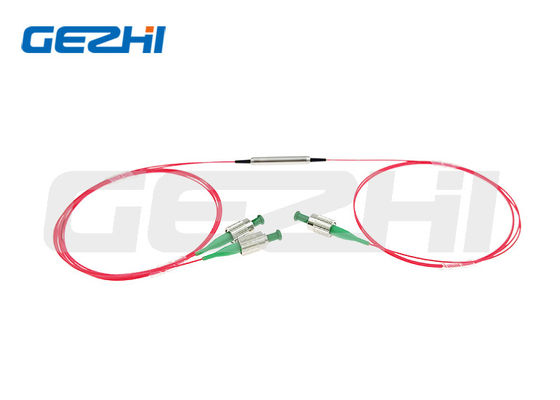

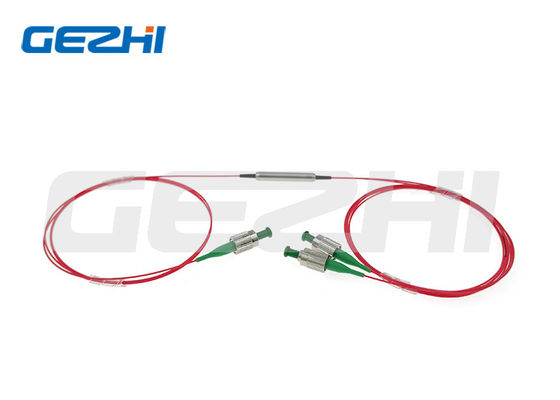

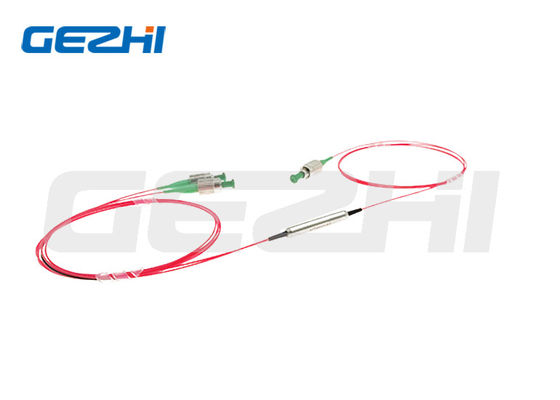

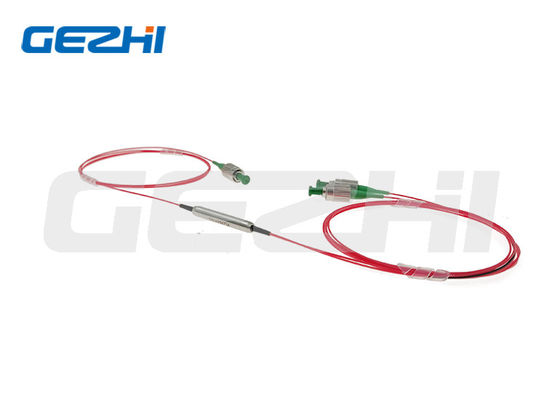

1260nm - 1620nm Mantenimento della Polarizzazione WDM Grossolano con Bassa Perdita di Inserzione e Alto Isolamento per Reti CWDM/OADM

Name: 1260nm - 1620nm Mantenimento della Polarizzazione WDM Grossolano con Bassa Perdita di Inserzione e Alto Isolamento per Reti CWDM/OADM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PM CWDM
Price: 638.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	PM CWDM
Moq:	1pc
prezzo:	US$288-US$988
Condizioni di pagamento:	T/T, Unione Occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS,ISO9001

Lunghezza d'onda operativa:

1260~1620nm

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

5000pcs al mese

Evidenziare:

Polarizzazione che mantiene WDM grezzo

polarizzazione 1620nm che mantiene WDM grezzo

Descrizione del prodotto

1260nm - 1620nm Multiplexer a Mantenimento di Polarizzazione per Reti CWDM/OADM

Panoramica del Prodotto

Il Multiplexer a Mantenimento di Polarizzazione a Lunghezza d'onda Grossolana è progettato e prodotto secondo gli standard internazionali. Questi dispositivi utilizzano filtri a film sottile stabili all'ambiente e tecnologia di packaging avanzata per ottenere un'ampia banda passante, bassa perdita di inserzione, elevato isolamento del canale ed eccellente stabilità ambientale.

Possono essere utilizzati singolarmente per eseguire funzioni di aggiunta o rimozione di singoli canali, o in cascata in sequenza per applicazioni multicanale nei sistemi CWDM. Sono anche impiegati per bloccare segnali di rumore indesiderati nei sistemi EDFA e laser a fibra.

I componenti sono caratterizzati da elevato isolamento, bassa perdita di inserzione, elevato rapporto di estinzione, eccellente stabilità ambientale e elevata capacità di gestione della potenza.

Applicazioni

Sistema CWDM
Modulo CWDM/OADM
Reti CWDM/OADM

Caratteristiche

Bassa Perdita di Inserzione e Isolamento
Elevata Perdita di Ritorno
Elevata Affidabilità e Stabilità
Ampia Larghezza di Trasmissione

Specifiche del Prodotto

Parametri	Unità	Valori
Lunghezza d'onda Centrale	nm	ITU o ITU+1
Lunghezza d'onda Operativa	nm	1260~1460 o 1460~1620 o 1260~1620
Spaziatura Canali	nm	20
Larghezza di Banda Minima Canale @λc	nm	±6.5
Piattezza Massima Canale	nm	0.4
Massima Perdita di Inserzione a 23℃	Canale di Trasmissione	dB	0.6
	Canale di Riflessione	dB	0.4 (1260~1460 o 1460~1620) o 0.6 (1260~1620)
Minimo Isolamento a 23℃	Canale Adiacente	dB	30
	Canale Non Adiacente	dB	40
	Canale di Riflessione	dB	12
Minima Perdita di Ritorno	dB	50
Minimo Rapporto di Estinzione a 23℃	dB	20
Massima Stabilità Termica Lunghezza d'onda	nm/℃	0.003
Massima Stabilità Termica Perdita di Inserzione	dB/℃	0.005
Massima Gestione Potenza (CW)	mW	500
Temperatura Operativa	℃	0~+70
Temperatura di Stoccaggio	℃	-40~+85

Con connettore, la IL è superiore di 0.3dB, la RL è inferiore di 5dB e la ER è inferiore di 2dB.

La chiave del connettore è allineata all'asse lento.

Dimensioni

Informazioni per l'Ordine

PMCWDM-11-234-555-67-8-999

11 - Lunghezza d'onda Centrale: 27=1270nm o 1271nm,..., 61=1610nm o 1611nm, SS=Specificato

2 - Lunghezza d'onda Operativa: F=Onda completa (1260nm~1620nm), H=Mezza onda (1260~1460 o 1460~1620)

3 - Tipo Porta: 3=1x2

4 - Asse di lavoro per Segnale: B=Entrambi gli assi funzionanti, F=Asse veloce bloccato

555 - Tipo Fibra: 001=PM1550, 002=PM1310, SSS=Specificato

6 - Dimensioni Packaging: 0=φ5.5x35mm, S=Specificato

7 - Tipo Pigtail: 0=fibra nuda 250μm, 1=tubo libero 900μm

8 - Lunghezza Fibra: 0.8=0.8m, 1.0=1m, S=Specificato

999 - Tipo Connettore: 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Nessuno, S=Specificato
