Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Circolatore di PM | Lunghezza d'onda: | 1310-2050nm |
|---|---|---|---|
| Fibra: | Fibra di PM | Temperatura di funzionamento: | -5~+75 (℃) |
| Temperatura di stoccaggio: | -40~+85 (℃) | Applicazione: | Sensore della fibra |
| Evidenziare: | Circolatore di mantenimento della fibra di polarizzazione,Circolatore compatta di PM,Circolatore di PM per il sensore della fibra |
||

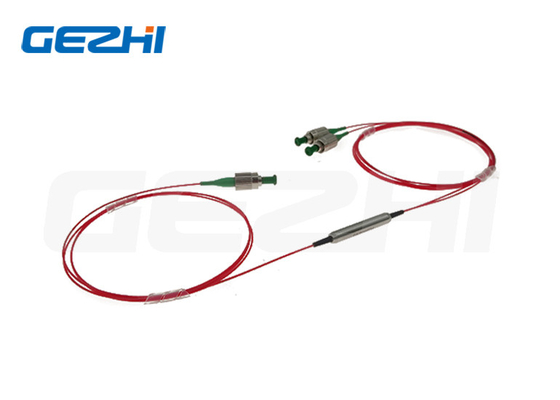

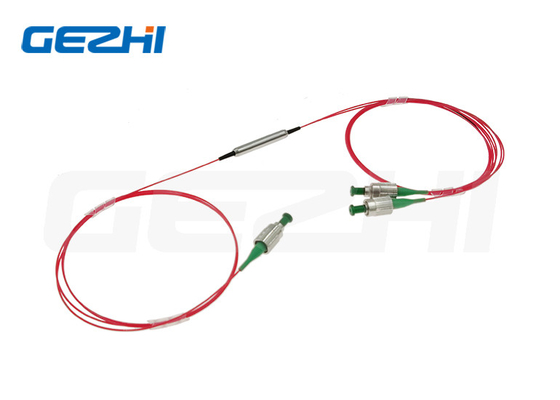

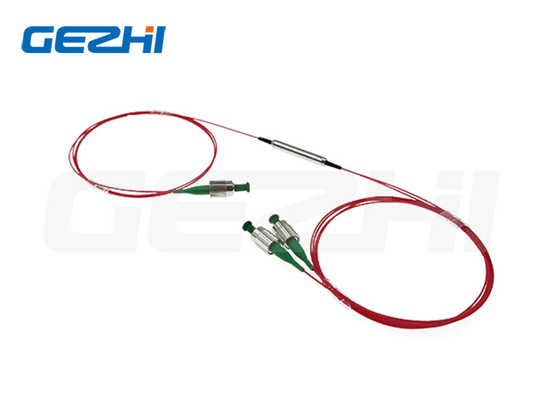

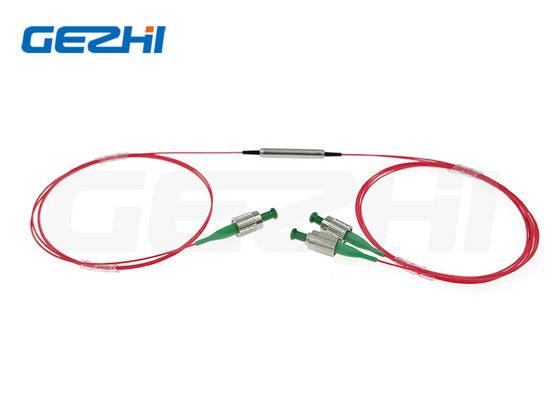

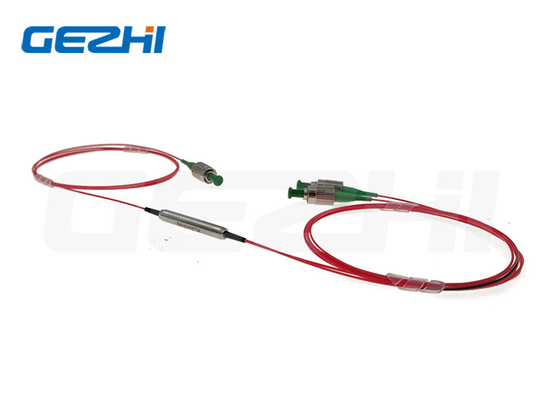

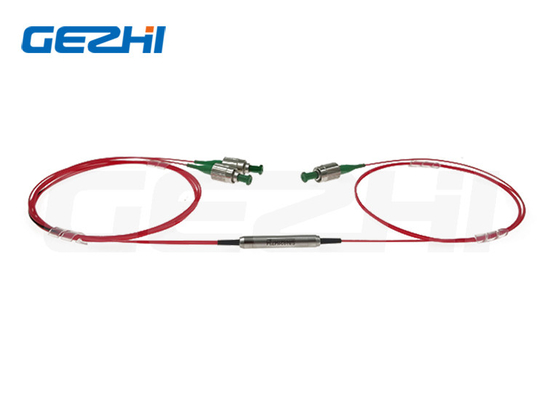

Panoramica del prodotto della circolatore di PM
Alta circolatore di mantenimento della fibra di polarizzazione di stabilità & di affidabilità 1310-2050nm per il sensore della fibra
Circolatore di mantenimento di polarizzazione
La polarizzazione di GEZHI 1310-2050nm che mantiene la circolatore ottica è una componente dell'onda di luce di rendimento elevato compatto e che dirige i segnali ricevuti da porto 1 a porto 2 ed i segnali ricevuti del porto 2 a porto 3. Le circolatori così a fibra ottica fungono da router del segnale, trasmettenti la luce da una fibra dell'input ad una fibra dell'uscita, ma dirigenti la luce che ritorna lungo quella fibra dell'uscita ad un terzo porto.
Caratteristiche & applicazioni della circolatore di PM
Caratteristiche:
Alto isolamento
Alto rapporto di estinzione
Basso costo
Perdita di inserzione bassa
Alte stabilità & affidabilità
Applicazioni:
Amplificatori della fibra
Sensore della fibra
Prova e misura
Rilevazione coerente
Specifiche della circolatore di PM
| Parametro | Unità | Valore | ||||||||||
| Tipo | - | Tipo A | Tipo B | Tipo A | Tipo B | |||||||
| Tipo di porta | - | Porto 3 | Porto 4 | Porto 3 | Porto 4 | Porto 3 | Porto 4 | Porto 3 | Porto 4 | |||
| Lunghezza d'onda concentrare | nanometro | 2050, 2000, 1950 | 1550, 1480, 1310 | |||||||||
| Lunghezza d'onda di funzionamento | nanometro | ±20 | ||||||||||
| Tipo. Perdita di inserzione a 23℃ | dB | 1,3 | 1,5 | 1,2 | 1,4 | 0,7 | 0,8 | 0,6 | 0,7 | |||
| Perdita di inserzione massima a 23℃ | dB | 1,6 | 1,8 | 1,5 | 1,7 | 0,9 | 1,1 | 0,8 | 1,0 | |||
| Tipo. Isolamento di punta 23℃ | dB | 28 | 18 | 46 | 30 | |||||||
| Min. Isolation a 23℃ | dB |
26 18 |
16 | 40 |
20
|
|||||||
| Min. Extinction Ratio a 23℃ | dB | 18 | 20 | |||||||||
| Min. Cross Talk | dB |
50
|
||||||||||
| Minuti attenuazione di riflessione a 23℃ | dB | 50 | ||||||||||
| Asse di lavoro | - | Il funzionamento lento di asse, asse veloce ha bloccato | ||||||||||
| Max. Optical Power (CW) | Mw | 500 | ||||||||||
| Max. Tensile Load | N | 5 | ||||||||||
| Tipo della fibra | - | PM Panda Fiber | ||||||||||
| Dimensione del pacchetto | millimetro | φ5.5x35 | ||||||||||
| Temperatura di funzionamento | ℃ | -5~+70 | ||||||||||
| Temperatura di stoccaggio | ℃ | -40~+85 | ||||||||||
| Con il connettore, l'IL è 0.3dB più su, RL è 5dB abbassarsi ed il ER è 2dB più basso. | ||||||||||||
| La chiave del connettore è stata allineata per rallentare l'asse. | ||||||||||||
Dimensione della circolatore di PM
Informazioni di Odering della circolatore di PM
PMCIR-1111-234-555-67-8-999 (3)/PMCIR-1111-234-555-67-8-9999 (del porto porto 4)
| 1111 - Lunghezza d'onda: | 2000=2000nm, 1550=1550nm, 1310=1310nm, SSSS=Specified |
| 2 - Tipo di porta: | 3=3-Port, 4=4-Port |
| 3 - Fase: | A=Type A, B=Type B |
| 4 - Asse di lavoro: | Il funzionamento di asse di F=Slow, asse veloce ha bloccato |
| 555 - Tipo della fibra: | 001=PM1550, 002=PM1310, 045=PM1950, SSS=Specified |
| 6 - Dimensioni del pacchetto: | 0=φ5.5x35mm, S=Specified |
| 7 - Tipo della treccia: | 0=bare fibra, tubo sciolto di 1=900μm |
| 8 - Lunghezza della fibra: | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Tipo del connettore: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
Pacchetto
FAQ
Q1: Posso avere un ordine del campione? Che cosa è il vostro MOQ della circolatore di PM?
