| Brand Name: | GEZHI or OEM |
| Numero di modello: | Isolatore di PM |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |
Panoramica del prodotto dell'isolatore di PM
Lsolator di alta polarizzazione di isolamento 1064-2050nm & rubinetto di mantenimento & filtro passa-banda

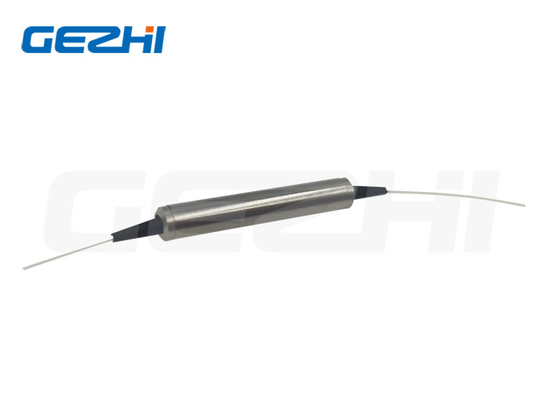

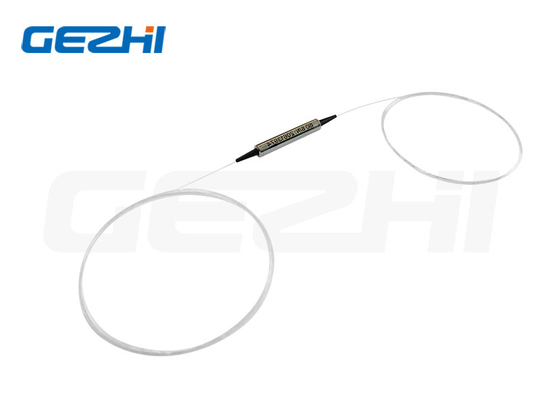

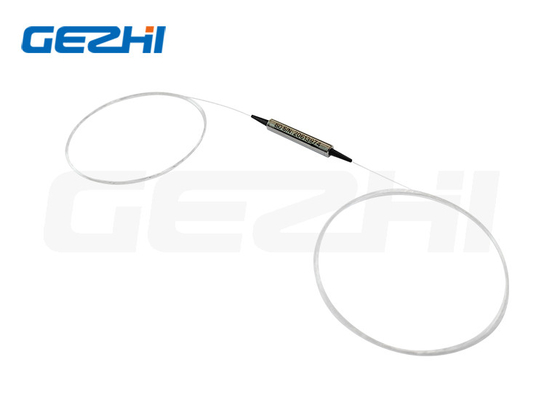

Isolatore di mantenimento di polarizzazione
GEZHI l'isolatore di mantenimento di polarizzazione è dispositivo micro-ottico sviluppato con la fibra del panda di PM. L'isolatore di PM caratterizza la perdita di inserzione bassa, alto isolamento, alto rapporto dell'estinzione e l'alte affidabilità e stabilità. Il dispositivo guida la luce ottica in una direzione ed elimina indietro la riflessione e la retrodiffusione nella direzione inversa. Il dispositivo può essere sviluppato con fibra nuda, o il cavo del rivestimento 900um.
Caratteristiche & applicazioni dell'isolatore di PM
Caratteristiche:
Perdita di inserzione bassa
Alta attenuazione di riflessione
Alto rapporto di estinzione
Alto isolamento
Applicazioni:
EDFA
Laser della pompa
Taglio di ottica
Ricerca
Specifiche dell'isolatore di PM
| Parametro | Unità | Valore | |||||
| Fase | - | Singolo | Doppio | Singolo | Doppio | Singolo | Doppio |
| Lunghezza d'onda del segnale | nanometro | 1064±5 | 1550±15 | 2000±15 | |||
| Min. Signal Isolation, λc, ±15 a 23℃ (uscita da introdurre) | dB |
18
|
30 | 28 | 45 | 28 | 45 |
| Max. Excess Loss, λc, a 23℃ (input ad uscita) | dB |
1,5
|
1,7 | 1,2 | 1,4 | 2,5 | 3,5 |
| Min. Extinction Ratio a 23℃ | dB | 20 | 20 | 18 | |||
| Rapporto del rubinetto | % | 1±0.2%, 2±0.4%, 5±1%, 10±2% | |||||
| Min. Pass Bandwidth (@-0.5dB) | nanometro |
2, 5, 8, 15 o specificato 8 10 Specificato
|
|||||
| Max. Stop Bandwidth (@-25dB) | nanometro |
Come specificato
|
|||||
| Minuti attenuazione di riflessione | dB | 50 | |||||
| Max. Optical Power (CW) | Mw | 300 | |||||
| Max. Tensile Load | N | 5 | |||||
| Temperatura di funzionamento | ℃ | -5~+50 | |||||
| Temperatura di stoccaggio | ℃ | -40~+85 | |||||
| Con il connettore, l'IL è 0.3dB più su, RL è 5dB abbassarsi ed il ER è 2dB più basso. | |||||||
| La chiave del connettore è stata allineata per rallentare l'asse. | |||||||
Dimensione del pacchetto
Informazioni di Odering dell'isolatore di PM
| PMTIBPF-1111-2344-55-666-777-89-A-BCD | ||
| 1111 - Lunghezza d'onda: | 2000=2000nm, 1064=1064nm, 1550=1550nm, SSS=Specified | |
| 2 - Asse di lavoro: | 1=Option 1, 2=Option 2, 3=Option 3, 4=Option 4, 5=Option 5 | |
| 3 - Fase: | Fase di S=Single-core, fase di D=Dual-core | |
| 44 - Larghezza di banda @-0.5dB del passaggio: | 02=2nm, 05=5nm, 10=10nm, SS=Specified | |
| 55 - Rapporto del rubinetto: | 01=1%, 02=2%,…, 50=50% | |
| 666 - Tipo della fibra per dentro & fuori: | 001=PM1550, 002=PM1310, 003=PM980, 045=PM1950, SSS=Specified | |
| 777 - Tipo della fibra per il rubinetto: | 001=PM1550, 002=PM1310, 003=PM980, 004=Hi1060, 008=SMF-28E | |
| 8 - Dimensione del pacchetto: | 0=φ5.5x35mm, S=Specified | |
| 9 - Tipo della treccia: | 0=bare fibra, tubo sciolto di 1=900μm | |
| A - Lunghezza della fibra: | 0.8=0.8m, 1.0=1m, S=Specified | |
| B - Tipo del connettore per input: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
| C - Tipo del connettore per uscita: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
| D - Tipo del connettore per il rubinetto: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
FAQ
Q1: Posso avere un ordine del campione? Che cosa è il vostro MOQ dell'isolatore di PM?
|
|
