| Brand Name: | GEZHI or OEM |
| Numero di modello: | WDM DI PM |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |
Panoramica del prodotto di WDM del filtro da PM

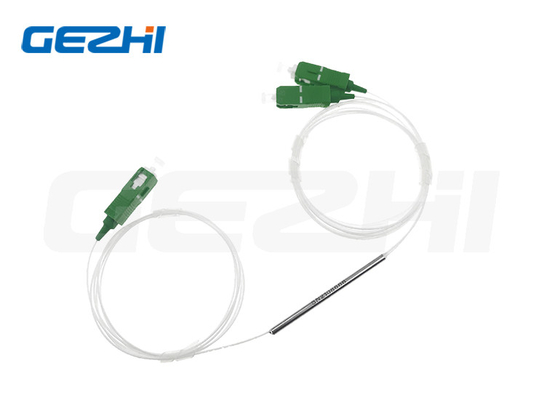

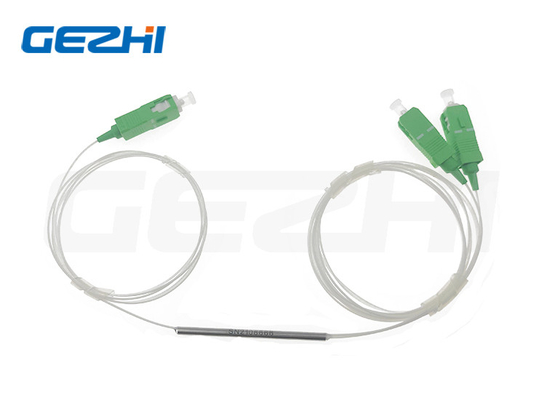

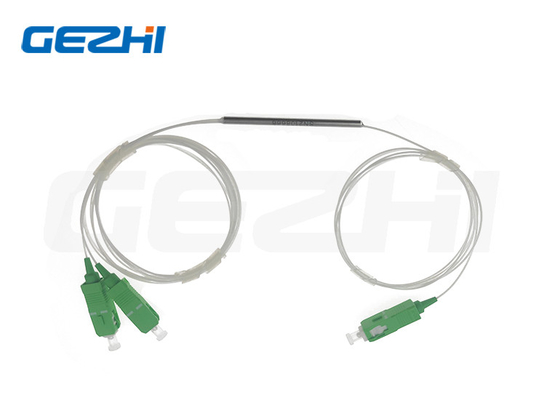

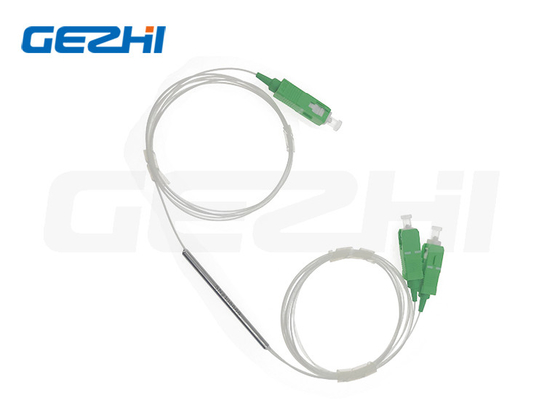

WDM di mantenimento del filtro della fibra da polarizzazione personalizzabile di alto potere (fino a 20W) per il modulo di CWDM/DWDM
WDM di mantenimento del filtro da polarizzazione
Le serie di mantenimento di WDM del filtro da polarizzazione di GEZHI forniscono il Wavelength Division Multiplexing mentre mantengono la polarizzazione del segnale. IL PM FWDM è basato sulla tecnologia in condizioni ambientali stabile dei filtri dal film sottile ed è caratterizzato con l'alto rapporto dell'estinzione, la perdita di inserzione bassa e l'alta attenuazione di riflessione. Sono ideali per i sistemi di rete ad alta velocità di WDM.
Caratteristiche & applicazioni di WDM del filtro da PM
Caratteristiche
Perdita di inserzione bassa
Alto rapporto di estinzione
Alto isolamento
Trattamento di alto potere
Alte stabilità & affidabilità
Applicazioni
Sistema di CATV
Modulo di CWDM/DWDM
Reti di EPON/GPON
Comunicazioni
Monitoraggio nei sistemi coerenti
Specifiche di WDM del filtro da PM
|
Parametri |
Unità |
Valori |
|||||
|
Tipo |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
|
|
Lunghezza d'onda della trasmissione |
nanometro |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
|
|
Lunghezza d'onda di riflessione |
nanometro |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
|
|
Perdita di inserzione di massimo a 23℃ |
Manica di trasmissione |
dB |
0,8 |
0,7 |
0,8 |
0,8 |
0,8 |
|
|
Manica di riflessione |
dB |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
|
Avelength di @Reflection di Min. Transmission Isolation |
dB |
30 |
30 |
30 |
30 |
25 |
|
|
Avelength di @Transmission di Min. Reflection Isolation |
dB |
15 |
15 |
15 |
15 |
12 |
|
|
Max. Channel Flatness |
dB |
0,4 |
|||||
|
Min. Extinction Ratio a 23℃ |
Manica di trasmissione |
dB |
20 |
||||
|
|
Manica di riflessione |
dB |
18 |
||||
|
Stabilità termica di Max. Wavelength |
nm/℃ |
0,003 |
|||||
|
Stabilità termica massima di perdita di inserzione |
dB/℃ |
0,005 |
|||||
|
Minuti attenuazione di riflessione a 23℃ |
dB |
50 |
|||||
|
Max. Power Handling (CW) |
W |
1, 3, 5, 10, 20 o specificato |
|||||
|
Max. Tensile Load |
N |
5 |
|||||
|
Temperatura di funzionamento |
℃ |
0~+70
|
|||||
|
Temperatura di stoccaggio |
℃ |
-40~+85 |
|||||
|
Con i connettori, il potere di trattamento è 1W soltanto, l'IL è 0.3dB più su, RL è 5dB abbassarsi ed il ER è 2dB più basso. |
|||||||
|
La chiave del connettore è stata allineata per rallentare l'asse. |
|||||||
Dimensione
Informazioni di Odering di WDM del filtro da PM
|
HPMFWDM-1111-23-444-555-67-8-999-AABB (tipo della fibra di PM) HPFWDM-1111-23-444-555-67-8-999-AABB (tipo della fibra di MP) |
|
| 1111 - Lunghezza d'onda: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specified |
| 2 - A pompa: | F=Forward, B=Backward |
| 3 - Asse di lavoro per l'itinerario del segnale: | Il funzionamento di asse di B=Both, asse di F=Fast ha bloccato |
| 444 - Tipo della fibra per COM & il passaggio: | 001=PM1550, 003=PM980,045=PM1950, SSS=Specified |
| 555 - Tipo della fibra per riferimento: | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specified |
| 6 - Dimensioni del pacchetto: | 0=φ5.5x35mm (≤5W), 1=70x12x8mm, S=Specified |
FAQ
Q1: Posso avere un ordine del campione di WDM di mantenimento del filtro da polarizzazione? Che cosa è il vostro MOQ?
A1: L'ordine del campione è benvenuto verificare e controllare la qualità. Non facciamo MOQ, campione 1pcs siamo disponibili. Inoltre i campioni misti sono accettabili.
Q2: Che cosa è il termine d'esecuzione?
A2: Il termine d'esecuzione normale è circa 1week, per la grande quantità ed i prodotti speciali. Controlli prego il termine d'esecuzione con le nostre vendite.
rappresentante. Ma teniamo di riserva per alcuni prodotti, potremmo spedire i 1-3 giorni dopo la ricezione del pagamento.
Q3: Che cosa sono i termini di pagamento di WDM di mantenimento del filtro da polarizzazione?
A3: Termine di pagamento: T/T, Paypal, Western Union, pagamento in contanti, ALI ecc.
Q4: Che cosa è il vostro WDM di mantenimento del filtro da polarizzazione di tempo della garanzia?
A4: la garanzia da 3 anni.
Q5: Potrei usare il nostri propri logo, etichetta e pacchetto?
A5: Sì, potremmo fornire il servizio che secondo i vostri requisiti, i prodotti di progettazione identificano, il logo, il PN, lo SN, pacchetto dell'OEM.
|
|
